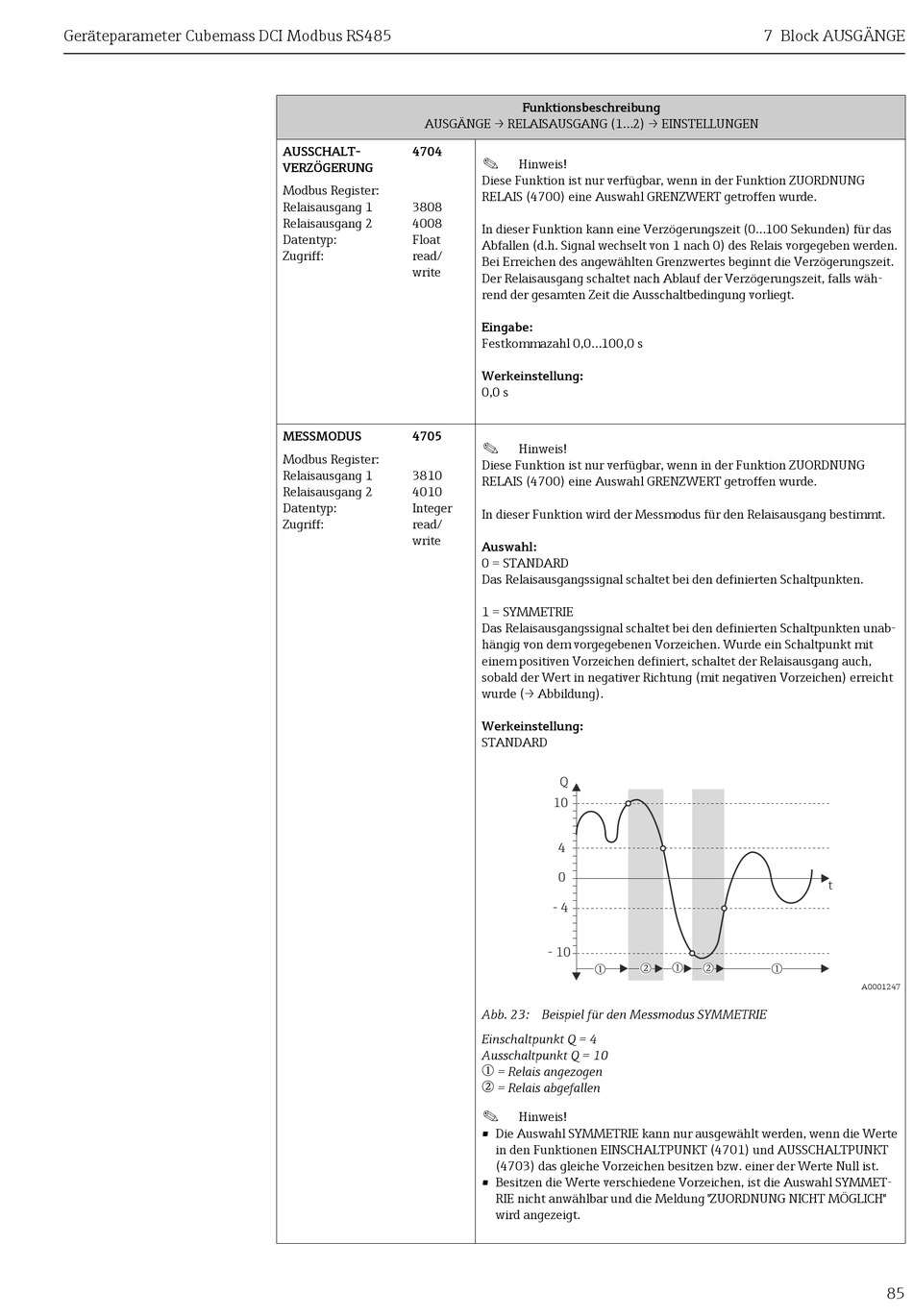

Endress+Hauser Cubemass DCI Handbuch Seite 85

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE → RELAISAUSGANG (1...2) → EINSTELLUNGEN
AUSSCHALT- 4704
VERZÖGERUNG
Modbus Register:
Relaisausgang 1 3808
Relaisausgang 2 4008
Datentyp: Float
Zugriff: read/
write
MESSMODUS 4705
Modbus Register:
Relaisausgang 1 3810
Relaisausgang 2 4010
Datentyp: Integer
Zugriff: read/
write
Funktionsbeschreibung
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
RELAIS (4700) eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion kann eine Verzögerungszeit (0...100 Sekunden) für das
Abfallen (d.h. Signal wechselt von 1 nach 0) des Relais vorgegeben werden.
Bei Erreichen des angewählten Grenzwertes beginnt die Verzögerungszeit.
Der Relaisausgang schaltet nach Ablauf der Verzögerungszeit, falls wäh-
rend der gesamten Zeit die Ausschaltbedingung vorliegt.
Eingabe:
Festkommazahl 0,0...100,0 s
Werkeinstellung:
0,0 s
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
RELAIS (4700) eine Auswahl GRENZWERT getroffen wurde.
In dieser Funktion wird der Messmodus für den Relaisausgang bestimmt.
Auswahl:
0 = STANDARD
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten.
1 = SYMMETRIE
Das Relaisausgangssignal schaltet bei den definierten Schaltpunkten unab-
hängig von dem vorgegebenen Vorzeichen. Wurde ein Schaltpunkt mit
einem positiven Vorzeichen definiert, schaltet der Relaisausgang auch,
sobald der Wert in negativer Richtung (mit negativen Vorzeichen) erreicht
wurde (→ Abbildung).
Werkeinstellung:
STANDARD
Q
10
4
0
- 4
- 10
n
m
Abb. 23: Beispiel für den Messmodus SYMMETRIE
Einschaltpunkt Q = 4
Ausschaltpunkt Q = 10
m
= Relais angezogen
n
= Relais abgefallen
!
Hinweis!
• Die Auswahl SYMMETRIE kann nur ausgewählt werden, wenn die Werte
in den Funktionen EINSCHALTPUNKT (4701) und AUSSCHALTPUNKT
(4703) das gleiche Vorzeichen besitzen bzw. einer der Werte Null ist.
• Besitzen die Werte verschiedene Vorzeichen, ist die Auswahl SYMMET-
RIE nicht anwählbar und die Meldung "ZUORDNUNG NICHT MÖGLICH"
wird angezeigt.
7 Block AUSGÄNGE
t
m
n m
A0001247
