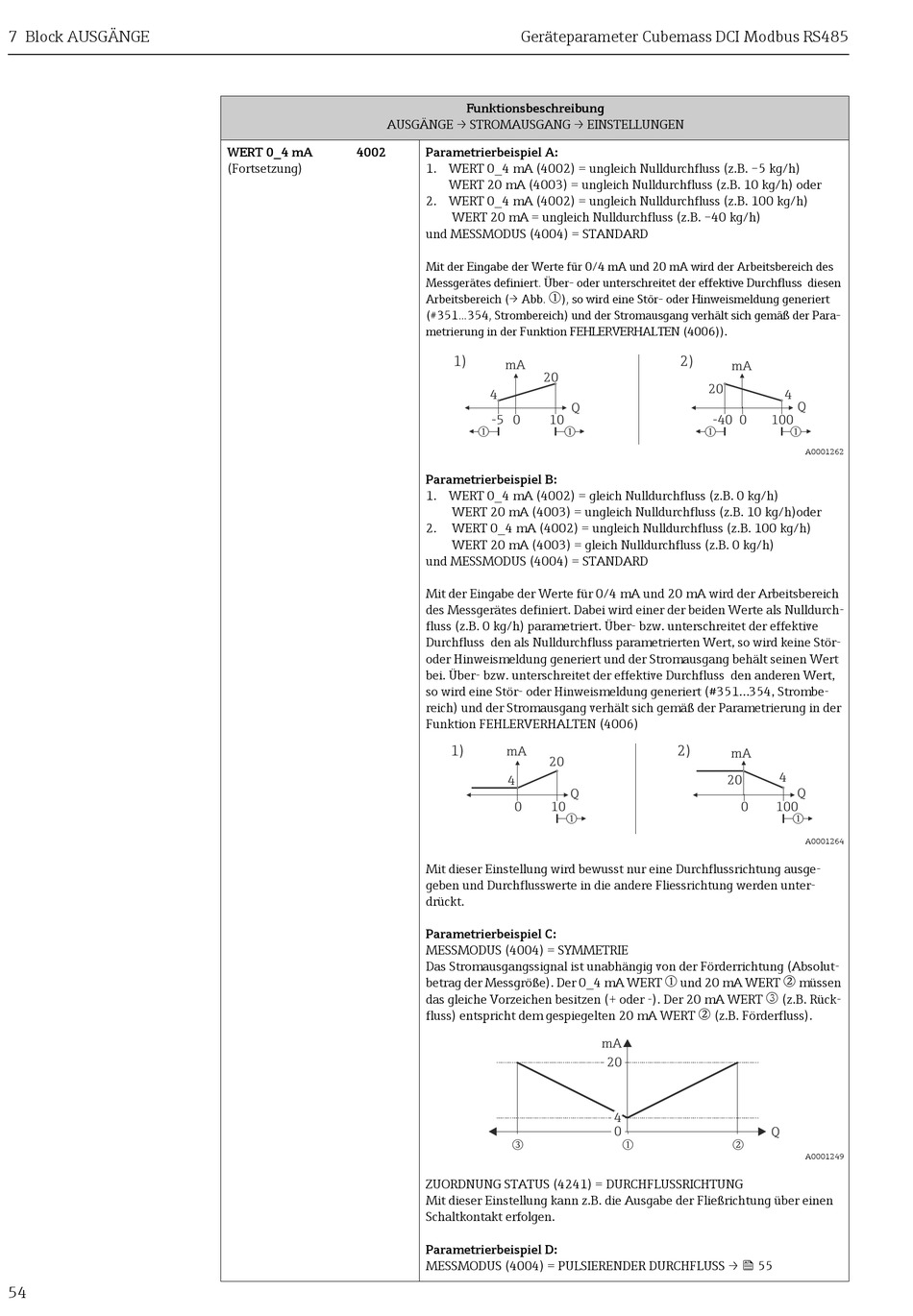

Endress+Hauser Cubemass DCI Handbuch Seite 54

7 Block AUSGÄNGE
54
AUSGÄNGE → STROMAUSGANG → EINSTELLUNGEN
WERT 0_4 mA 4002
(Fortsetzung)
Geräteparameter Cubemass DCI Modbus RS485
Funktionsbeschreibung
Parametrierbeispiel A:
1. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. –5 kg/h)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 kg/h) oder
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 kg/h)
WERT 20 mA = ungleich Nulldurchfluss (z.B. –40 kg/h)
und MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich des
Messgerätes definiert. Über- oder unterschreitet der effektive Durchfluss diesen
m
Arbeitsbereich (→ Abb. ), so wird eine Stör- oder Hinweismeldung generiert
(#351...354, Strombereich) und der Stromausgang verhält sich gemäß der Para-
metrierung in der Funktion FEHLERVERHALTEN (4006))
1)
mA
20
4
Q
-5 0 10
m
m
Parametrierbeispiel B:
1. WERT 0_4 mA (4002) = gleich Nulldurchfluss (z.B. 0 kg/h)
WERT 20 mA (4003) = ungleich Nulldurchfluss (z.B. 10 kg/h)oder
2. WERT 0_4 mA (4002) = ungleich Nulldurchfluss (z.B. 100 kg/h)
WERT 20 mA (4003) = gleich Nulldurchfluss (z.B. 0 kg/h)
und MESSMODUS (4004) = STANDARD
Mit der Eingabe der Werte für 0/4 mA und 20 mA wird der Arbeitsbereich
des Messgerätes definiert. Dabei wird einer der beiden Werte als Nulldurch-
fluss (z.B. 0 kg/h) parametriert. Über- bzw. unterschreitet der effektive
Durchfluss den als Nulldurchfluss parametrierten Wert, so wird keine Stör-
oder Hinweismeldung generiert und der Stromausgang behält seinen Wert
bei. Über- bzw. unterschreitet der effektive Durchfluss den anderen Wert,
so wird eine Stör- oder Hinweismeldung generiert (#351...354, Strombe-
reich) und der Stromausgang verhält sich gemäß der Parametrierung in der
Funktion FEHLERVERHALTEN (4006)
1)
mA
20
4
Q
0 10
m
Mit dieser Einstellung wird bewusst nur eine Durchflussrichtung ausge-
geben und Durchflusswerte in die andere Fliessrichtung werden unter-
drückt.
Parametrierbeispiel C:
MESSMODUS (4004) = SYMMETRIE
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolut-
betrag der Messgröße). Der 0_4 mA WERT
das gleiche Vorzeichen besitzen (+ oder -). Der 20 mA WERT
fluss) entspricht dem gespiegelten 20 mA WERT
o
ZUORDNUNG STATUS (4241) = DURCHFLUSSRICHTUNG
Mit dieser Einstellung kann z.B. die Ausgabe der Fließrichtung über einen
Schaltkontakt erfolgen.
Parametrierbeispiel D:
MESSMODUS (4004) = PULSIERENDER DURCHFLUSS →  55
.
