Geräteparameter Cubemass DCI Modbus RS485
5.4

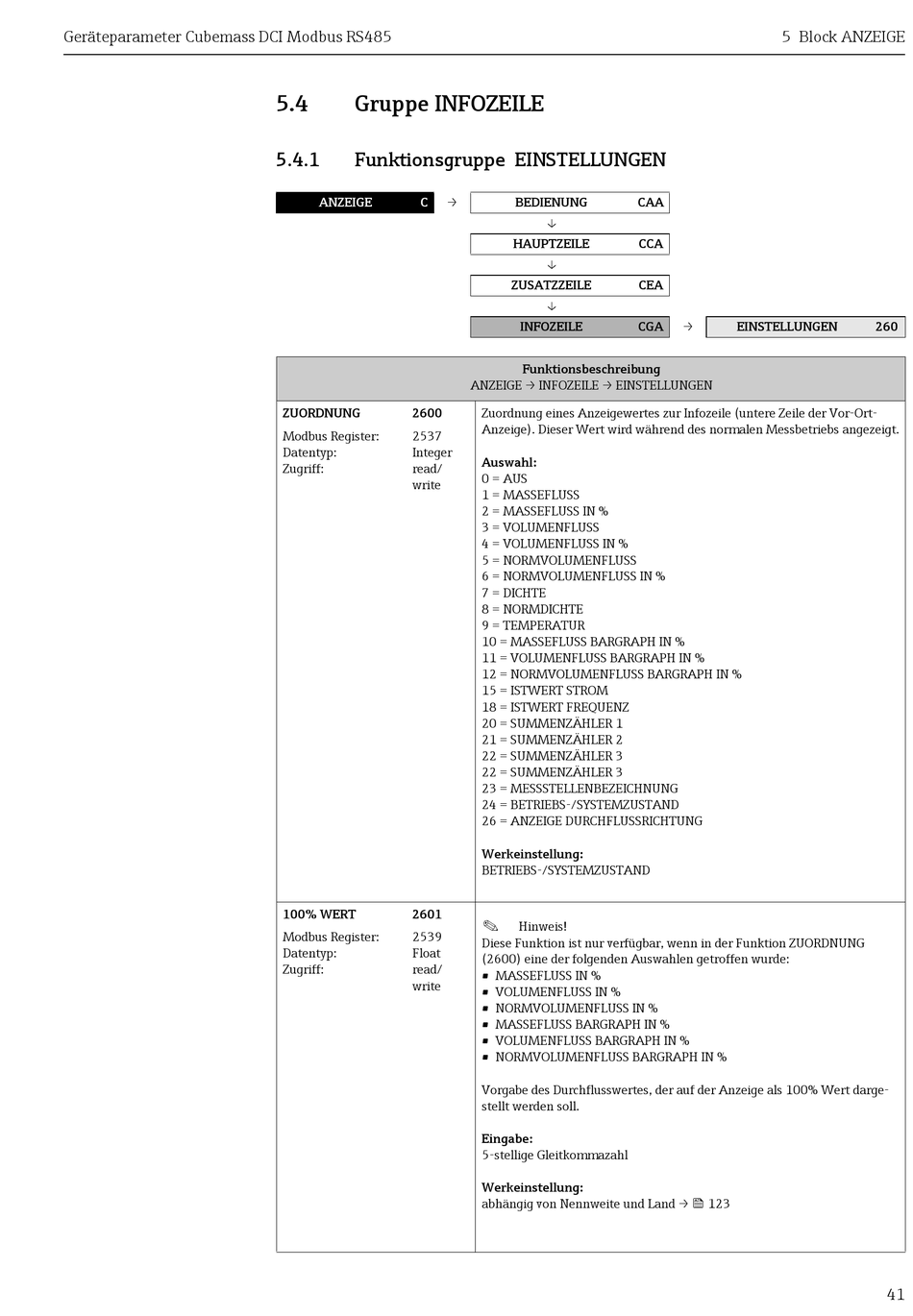

Gruppe INFOZEILE

5.4.1

Funktionsgruppe EINSTELLUNGEN

ANZEIGE C →
ZUORDNUNG 2600
Modbus Register: 2537
Datentyp: Integer
Zugriff: read/
write
100% WERT 2601
Modbus Register: 2539
Datentyp: Float
Zugriff: read/
write
BEDIENUNG CAA
HAUPTZEILE CCA
ZUSATZZEILE CEA
INFOZEILE CGA
Funktionsbeschreibung
ANZEIGE → INFOZEILE → EINSTELLUNGEN
Zuordnung eines Anzeigewertes zur Infozeile (untere Zeile der Vor-Ort-
Anzeige). Dieser Wert wird während des normalen Messbetriebs angezeigt.
Auswahl:
0 = AUS
1 = MASSEFLUSS
2 = MASSEFLUSS IN %
3 = VOLUMENFLUSS
4 = VOLUMENFLUSS IN %
5 = NORMVOLUMENFLUSS
6 = NORMVOLUMENFLUSS IN %
7 = DICHTE
8 = NORMDICHTE
9 = TEMPERATUR
10 = MASSEFLUSS BARGRAPH IN %
11 = VOLUMENFLUSS BARGRAPH IN %
12 = NORMVOLUMENFLUSS BARGRAPH IN %
15 = ISTWERT STROM
18 = ISTWERT FREQUENZ
20 = SUMMENZÄHLER 1
21 = SUMMENZÄHLER 2
22 = SUMMENZÄHLER 3
22 = SUMMENZÄHLER 3
23 = MESSSTELLENBEZEICHNUNG
24 = BETRIEBS-/SYSTEMZUSTAND
26 = ANZEIGE DURCHFLUSSRICHTUNG
Werkeinstellung:
BETRIEBS-/SYSTEMZUSTAND
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG
(2600) eine der folgenden Auswahlen getroffen wurde:
• MASSEFLUSS IN %
• VOLUMENFLUSS IN %
• NORMVOLUMENFLUSS IN %
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
Vorgabe des Durchflusswertes, der auf der Anzeige als 100% Wert darge-
stellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
abhängig von Nennweite und Land →  123
5 Block ANZEIGE
→ EINSTELLUNGEN 260
