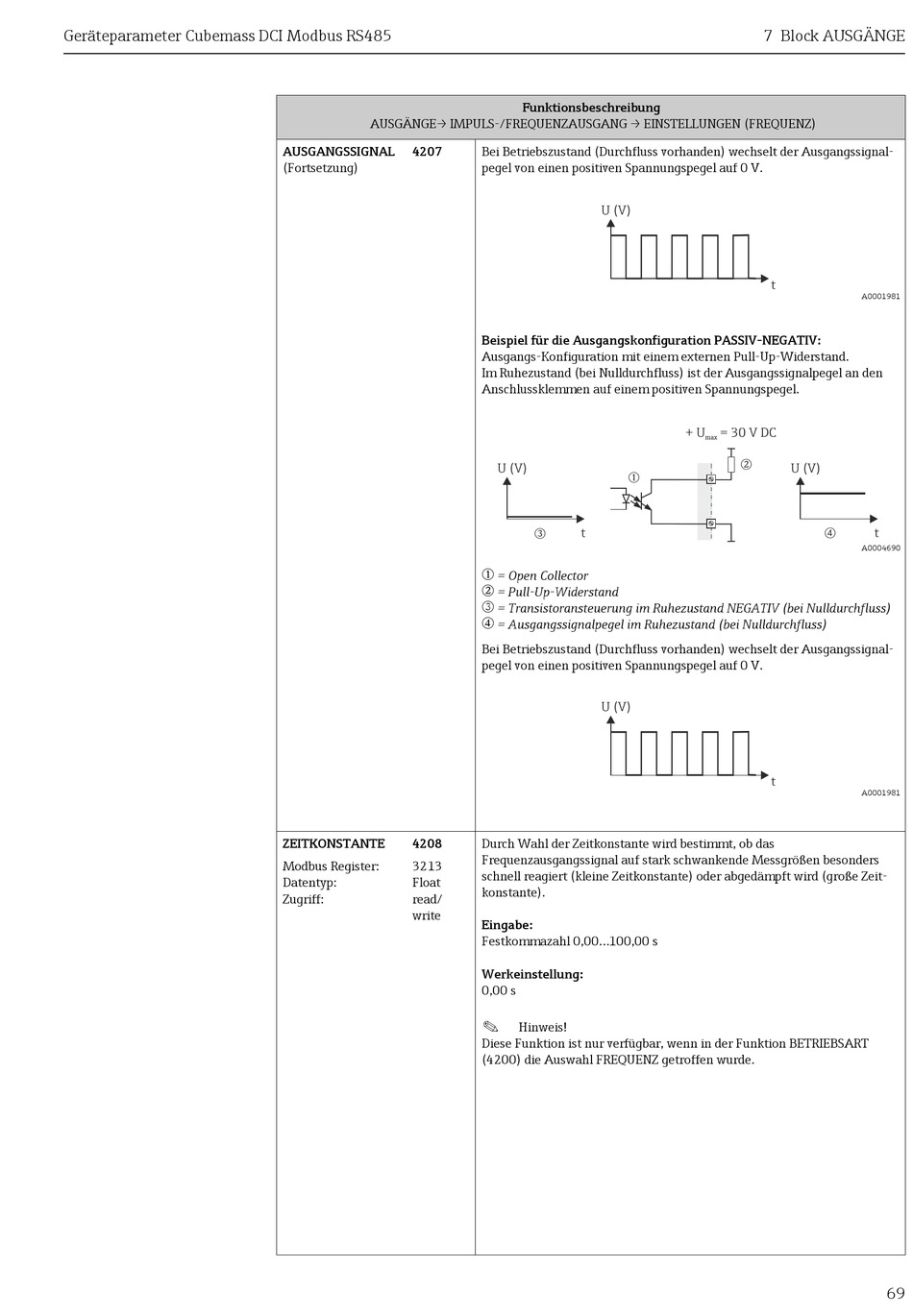

Endress+Hauser Cubemass DCI Handbuch Seite 69

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
AUSGANGSSIGNAL 4207
(Fortsetzung)
ZEITKONSTANTE 4208
Modbus Register: 3213
Datentyp: Float
Zugriff: read/
write
Funktionsbeschreibung
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignal-
pegel von einen positiven Spannungspegel auf 0 V.
U (V)
Beispiel für die Ausgangskonfiguration PASSIV-NEGATIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) ist der Ausgangssignalpegel an den
Anschlussklemmen auf einem positiven Spannungspegel.
U (V)
m
o
t
m
= Open Collector
n
= Pull-Up-Widerstand
o
= Transistoransteuerung im Ruhezustand NEGATIV (bei Nulldurchfluss)
p
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignal-
pegel von einen positiven Spannungspegel auf 0 V.
U (V)
Durch Wahl der Zeitkonstante wird bestimmt, ob das
Frequenzausgangssignal auf stark schwankende Messgrößen besonders
schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeit-
konstante).
Eingabe:
Festkommazahl 0,00...100,00 s
Werkeinstellung:
0,00 s
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
7 Block AUSGÄNGE
t
+ U = 30 V DC
max
n
U (V)
p
t
A0001981
t
A0004690
A0001981
