TI01139C/07/DE/01.13
71238084
Anwendungsbereich
Die Durchflussarmatur CUA252 ist für den Einbau des Trü-
bungssensors CUS52D konzipiert. Sie kann überall dort einge-
setzt werden, wo das Prozessmedium in Rohren geführt wird
oder durch entsprechende Probenahme in geschlossenen Lei-
tungen zur Verfügung steht.
Hauptanwendungsbereiche sind:
• Trübungsmessung in allen Prozessschritten der Wasserauf-
bereitung
• Finale Trübungsmessung im Auslauf von Wasserwerken
• Trübungsmessung im Eingang von Wasserwerken
• Trübungsmessung bei Filterkontrolle und Filterrückspülung
• Trübungsmessung in Trinkwassernetzen
Products
Technische Information

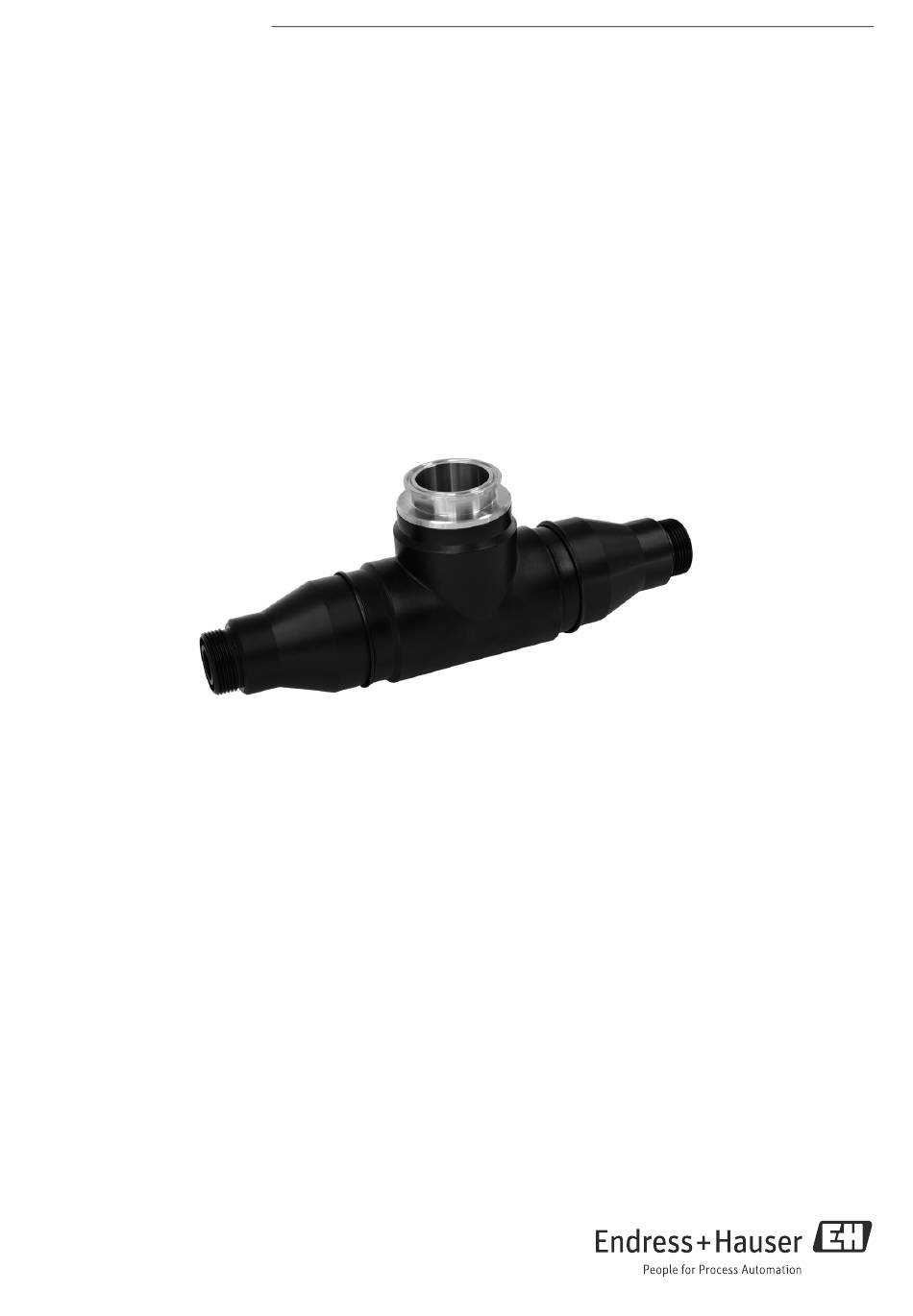

Flowfit CUA252
Durchflussarmatur für Trübungssensor CUS52D
Solutions
Ihre Vorteile
• Einfache Wand- oder Rohrmontage
• Variable Montage
• Selbstentlüftung durch senkrechten Einbau
• Trinkwassertauglich durch Werkstoff PE100
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Flowfit CUA252
Inhaltszusammenfassung für Endress+Hauser Flowfit CUA252
- Seite 1 Products Solutions Services TI01139C/07/DE/01.13 71238084 Technische Information Flowfit CUA252 Durchflussarmatur für Trübungssensor CUS52D Anwendungsbereich Ihre Vorteile Die Durchflussarmatur CUA252 ist für den Einbau des Trü- • Einfache Wand- oder Rohrmontage bungssensors CUS52D konzipiert. Sie kann überall dort einge- • Variable Montage setzt werden, wo das Prozessmedium in Rohren geführt wird...
- Seite 2 Flowfit CUA252 Arbeitsweise und Systemaufbau Messanordnung Eine vollständige Messeinrichtung besteht aus: • Durchflussarmatur Flowfit CUA252 • Sensor Turbimax CUS52D • Messumformer, z. B. Liquiline CM442 • Messkabel a0022262 Messeinrichtung (Beispiel) Prozessleitung Messumformer Liquiline CM442 Messkabel Rücklauf mit Absperrventil Durchflussarmatur CUA252 mit Sensor CUS52D...
- Seite 3 Flowfit CUA252 Montage Einbauhinweise Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende in die Hauptleitung. p1 > p2 a0022258...
- Seite 4 Flowfit CUA252 Im Fall einer abzweigenden Stichleitung ist keine Maßnahme zur Druckerhöhung notwendig. a0022259 Anschussbeispiel mit offenem Ablauf Zu- und Ablaufanschluss der Durchflussarmatur sind immer identisch, das System ist symmetrisch. Installieren Sie die Durchflussarmatur senkrecht. Der Zulauf muss unten angeschlossen werden (Hauptstrom steigend).
- Seite 5 Flowfit CUA252 Betrieb mit Luftblasenfalle a0022693 Anschlussbeispiel mit Luftblasenfalle Zulauf von unten Absperrventil Luftblasenfalle Entlüftung der Luftblasenfalle (im Lieferumfang enthalten) Absperrventil (Drossel zur Druckerhöhung) Ablauf Übergang auf D 12 mit Anschluss für Entlüftungsleitung (im Lieferumfang enthalten) Durchflussarmatur CUA252 Trübungssensor CUS52D Übergang auf D 12...
- Seite 6 Flowfit CUA252 Wandhalterung a0022264 Wandhalterung Stockschraube STST 10x60 (im Lieferumfang des Wandmontagesets enthalten) Endress+Hauser...
- Seite 7 Flowfit CUA252 Umgebung Umgebungstemperatur 0 ... 55 °C (32 ... 131 °F) Lagerungstemperatur 0 ... 60 °C (32 ... 140 °F), in der Originalverpackung Prozess Prozesstemperatur 0 ... 60 °C (32 ... 140 °F) Prozessdruck 0 ... 6 bar (0 ... 87 psi)
- Seite 8 Flowfit CUA252 Konstruktiver Aufbau Abmessungen a0022255 Abmessungen in mm (inch) Anschlüsse NPT ¾" Rp ¾ Klebestutzen ANSI 2" Schlauch Schlauch G1¼ X mm(inch) 70 (2,76) 64 (2,52) 22 (0,87) 71 (2,80) 74 (2,91) 74 (2,91) Y mm(inch) Ø 58(2,28) Ø 58(2,28) Ø...
- Seite 9 Flowfit CUA252 Prozessanschlüsse a0022263 Prozessanschlüsse Außengewinde G1¼ (Standard) Innengewinde Rp ¾" Innengewinde NPT ¾" Klebestutzen D 25 PVC Schlauch D 25 PVC Schlauch D 12 PVC Flansch ANSI 2" Gewicht 1,17 kg (2,58 lbs) ohne Prozessanschluss Werkstoffe Armaturengehäuse: Dichtungen: EPDM...
- Seite 10 Flowfit CUA252 Bestellinformationen Produktstruktur Einen gültigen und vollständigen Bestellcode können Sie im Internet mit dem Konfigurator erstellen: www.products.endress.com/cua252 Auf der Produktseite rechts finden Sie folgende Auswahlmöglichkeiten: Klicken Sie auf "Configure this product". In einem neuen Fenster öffnet sich der Konfigurator. Sie können nun Ihr Gerät konfigurieren und erhalten den dazu gültigen und vollständigen Bestellcode.
- Seite 11 Flowfit CUA252 Luftblasenfalle Luftblasenfalle • Für Sensor CUS52D • Prozessdruck: bis zu 3 bar (43,5 psi) • Prozesstemperatur: 0 ... 50 °C (32 ... 122 °F) • Adapter auf D 12 mit Anschluss für die Entgasungsleitung (oberer Anschluss an der CUA252) ist im Lieferumfang enthalten.
- Seite 12 www.addresses.endress.com...
