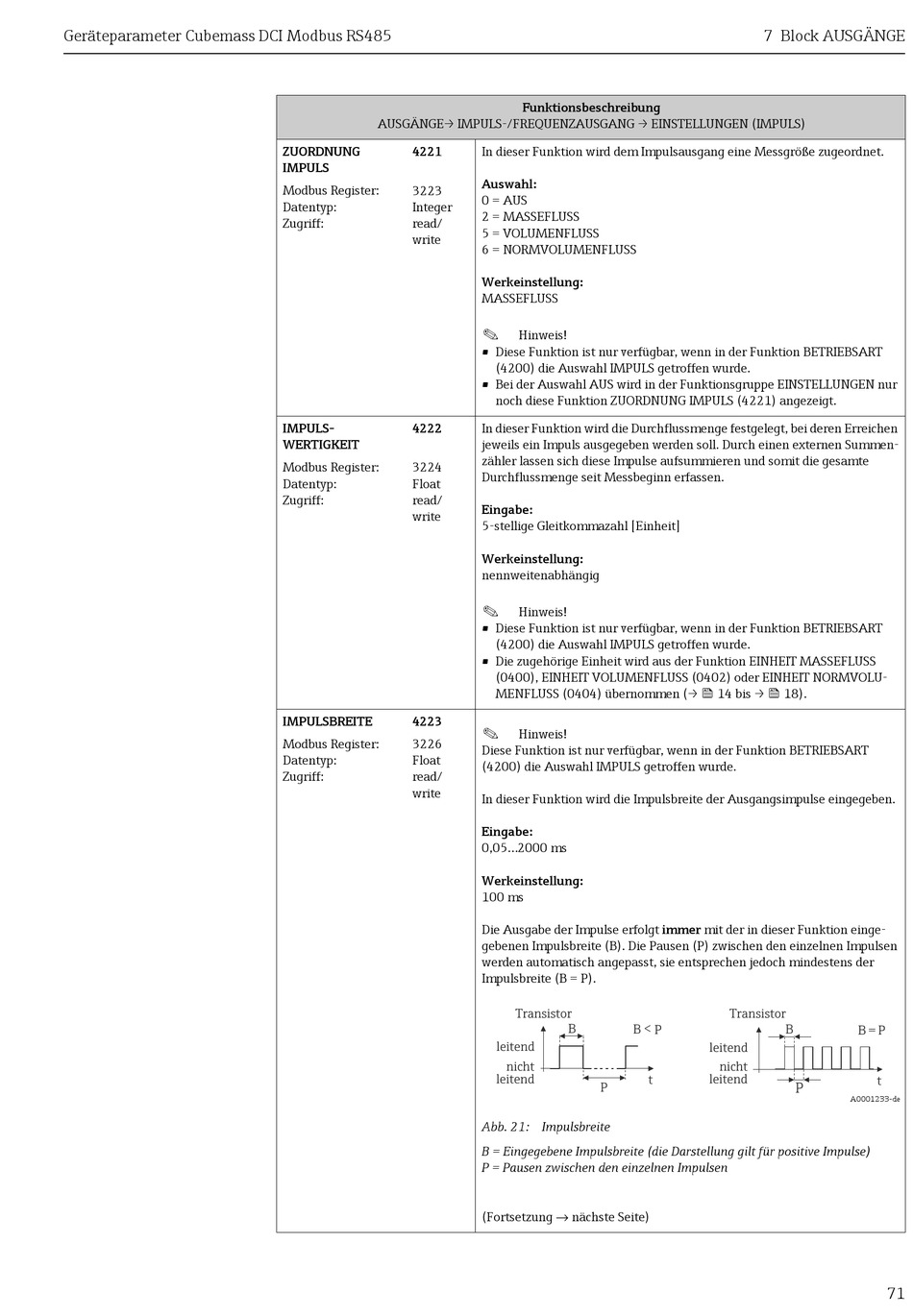

Endress+Hauser Cubemass DCI Handbuch Seite 71

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (IMPULS)
ZUORDNUNG 4221
IMPULS
Modbus Register: 3223
Datentyp: Integer
Zugriff: read/
write
IMPULS- 4222
WERTIGKEIT
Modbus Register: 3224
Datentyp: Float
Zugriff: read/
write
IMPULSBREITE 4223
Modbus Register: 3226
Datentyp: Float
Zugriff: read/
write
Funktionsbeschreibung
In dieser Funktion wird dem Impulsausgang eine Messgröße zugeordnet.
Auswahl:
0 = AUS
2 = MASSEFLUSS
5 = VOLUMENFLUSS
6 = NORMVOLUMENFLUSS
Werkeinstellung:
MASSEFLUSS
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl IMPULS getroffen wurde.
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur
noch diese Funktion ZUORDNUNG IMPULS (4221) angezeigt.
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen
jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summen-
zähler lassen sich diese Impulse aufsummieren und somit die gesamte
Durchflussmenge seit Messbeginn erfassen.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
nennweitenabhängig
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl IMPULS getroffen wurde.
• Die zugehörige Einheit wird aus der Funktion EINHEIT MASSEFLUSS
(0400), EINHEIT VOLUMENFLUSS (0402) oder EINHEIT NORMVOLU-
MENFLUSS (0404) übernommen (→  14 bis →  18).
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
Eingabe:
0,05...2000 ms
Werkeinstellung:
100 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion einge-
gebenen Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen
werden automatisch angepasst, sie entsprechen jedoch mindestens der
Impulsbreite (B = P).
Transistor
B B < P
leitend
nicht
leitend
t
P
Abb. 21: Impulsbreite
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P = Pausen zwischen den einzelnen Impulsen
(Fortsetzung → nächste Seite)
7 Block AUSGÄNGE
Transistor
B
B = P
leitend
nicht
leitend
t
P
A0001233-de
