Darstellung der Funktionsbeschreibungen

1
Einheit Länge 0424
MODBUS Register: 2125
Datentyp: Integer
Zugriff: read/write
6

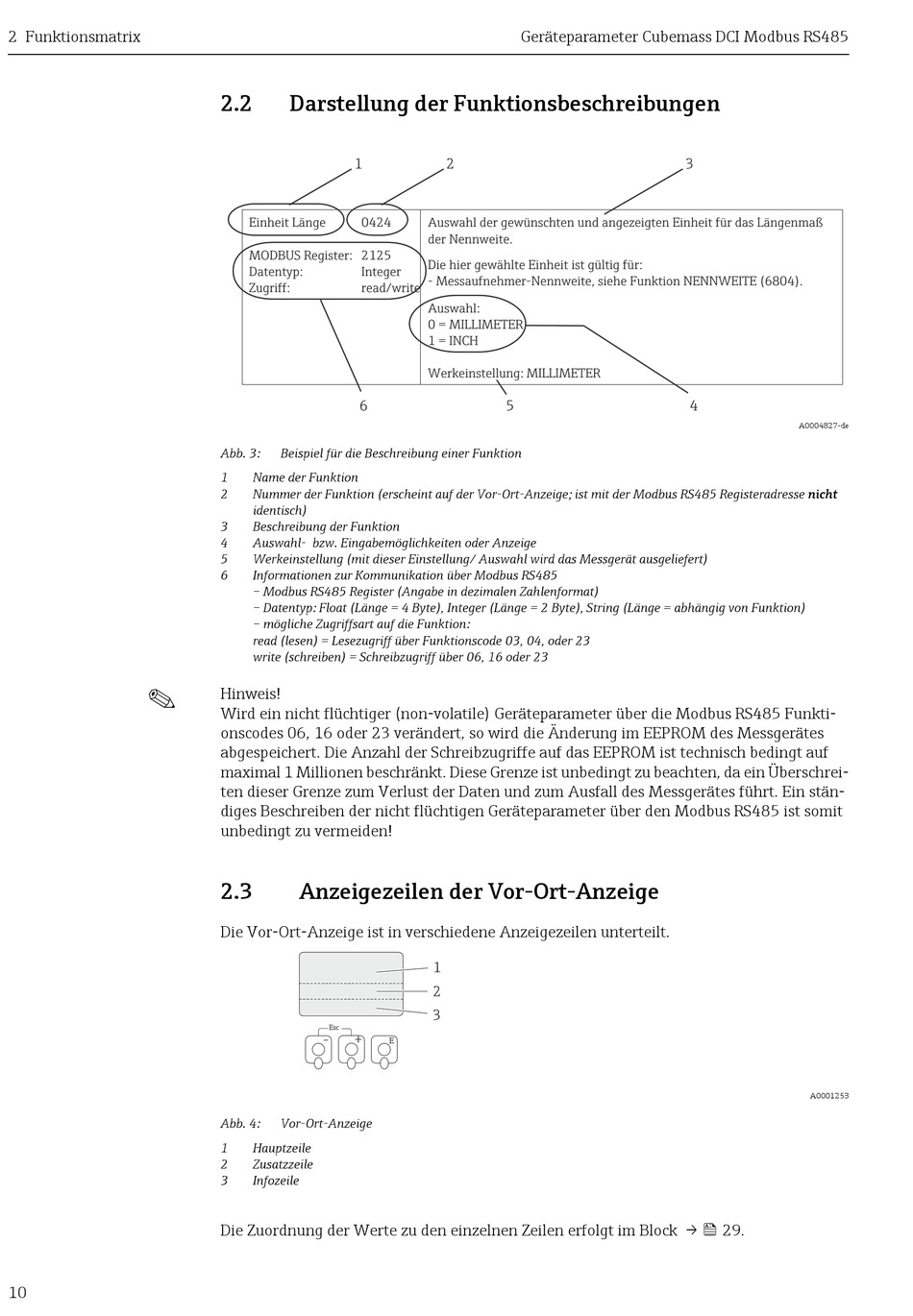

Abb. 3: Beispiel für die Beschreibung einer Funktion
1 Name der Funktion
2 Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige; ist mit der Modbus RS485 Registeradresse nicht
identisch)
3 Beschreibung der Funktion
4 Auswahl- bzw. Eingabemöglichkeiten oder Anzeige
5 Werkeinstellung (mit dieser Einstellung/ Auswahl wird das Messgerät ausgeliefert)
6 Informationen zur Kommunikation über Modbus RS485
– Modbus RS485 Register (Angabe in dezimalen Zahlenformat)
– Datentyp: Float (Länge = 4 Byte), Integer (Länge = 2 Byte), String (Länge = abhängig von Funktion)
– mögliche Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über Funktionscode 03, 04, oder 23
write (schreiben) = Schreibzugriff über 06, 16 oder 23
Hinweis!
Wird ein nicht flüchtiger (non-volatile) Geräteparameter über die Modbus RS485 Funkti-
onscodes 06, 16 oder 23 verändert, so wird die Änderung im EEPROM des Messgerätes
abgespeichert. Die Anzahl der Schreibzugriffe auf das EEPROM ist technisch bedingt auf
maximal 1 Millionen beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschrei-
ten dieser Grenze zum Verlust der Daten und zum Ausfall des Messgerätes führt. Ein stän-
diges Beschreiben der nicht flüchtigen Geräteparameter über den Modbus RS485 ist somit
unbedingt zu vermeiden!
2.3

Anzeigezeilen der Vor-Ort-Anzeige

Die Vor-Ort-Anzeige ist in verschiedene Anzeigezeilen unterteilt.
Esc
+
-
E
Abb. 4: Vor-Ort-Anzeige
1 Hauptzeile
2 Zusatzzeile
3 Infozeile
Die Zuordnung der Werte zu den einzelnen Zeilen erfolgt im Block →  29.
Geräteparameter Cubemass DCI Modbus RS485
2
Auswahl der gewünschten und angezeigten Einheit für das Längenmaß
der Nennweite.
Die hier gewählte Einheit ist gültig für:
- Messaufnehmer-Nennweite, siehe Funktion NENNWEITE (6804).
Auswahl:
0 = MILLIMETER
1 = INCH
Werkeinstellung: MILLIMETER
