Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL 4226
(Fortsetzung)
FEHLER- 4227
VERHALTEN
Modbus Register: 3230
Datentyp: Integer
Zugriff: read/
write
Funktionsbeschreibung

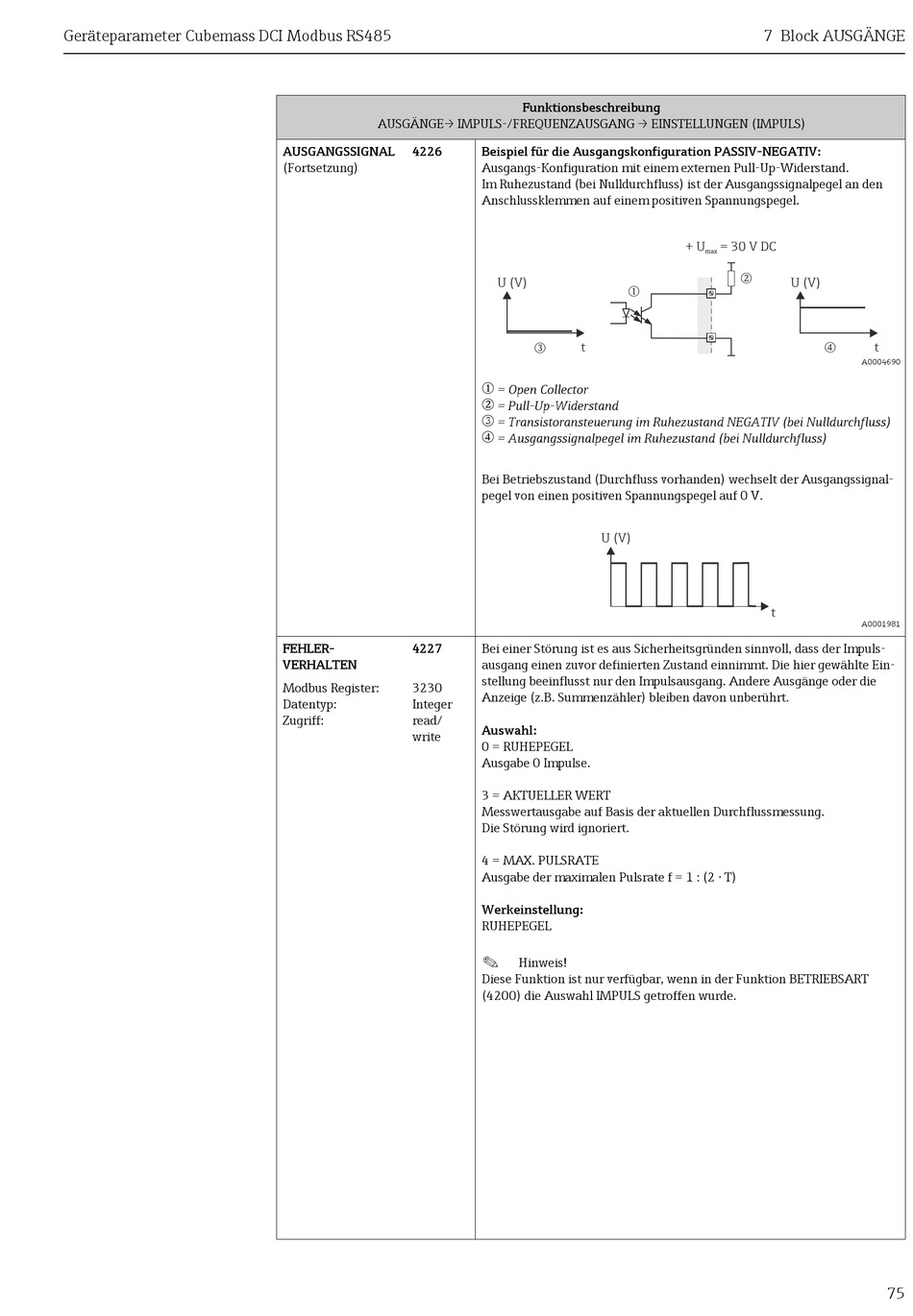

Beispiel für die Ausgangskonfiguration PASSIV-NEGATIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) ist der Ausgangssignalpegel an den
Anschlussklemmen auf einem positiven Spannungspegel.
U (V)
m
o
t
m
= Open Collector
n
= Pull-Up-Widerstand
o
= Transistoransteuerung im Ruhezustand NEGATIV (bei Nulldurchfluss)
p
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignal-
pegel von einen positiven Spannungspegel auf 0 V.
U (V)
Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Impuls-
ausgang einen zuvor definierten Zustand einnimmt. Die hier gewählte Ein-
stellung beeinflusst nur den Impulsausgang. Andere Ausgänge oder die
Anzeige (z.B. Summenzähler) bleiben davon unberührt.
Auswahl:
0 = RUHEPEGEL
Ausgabe 0 Impulse.
3 = AKTUELLER WERT
Messwertausgabe auf Basis der aktuellen Durchflussmessung.
Die Störung wird ignoriert.
4 = MAX. PULSRATE
Ausgabe der maximalen Pulsrate f = 1 : (2 · T)
Werkeinstellung:
RUHEPEGEL
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl IMPULS getroffen wurde.
7 Block AUSGÄNGE
+ U = 30 V DC
max
n
U (V)
p
t
t
A0004690
A0001981
