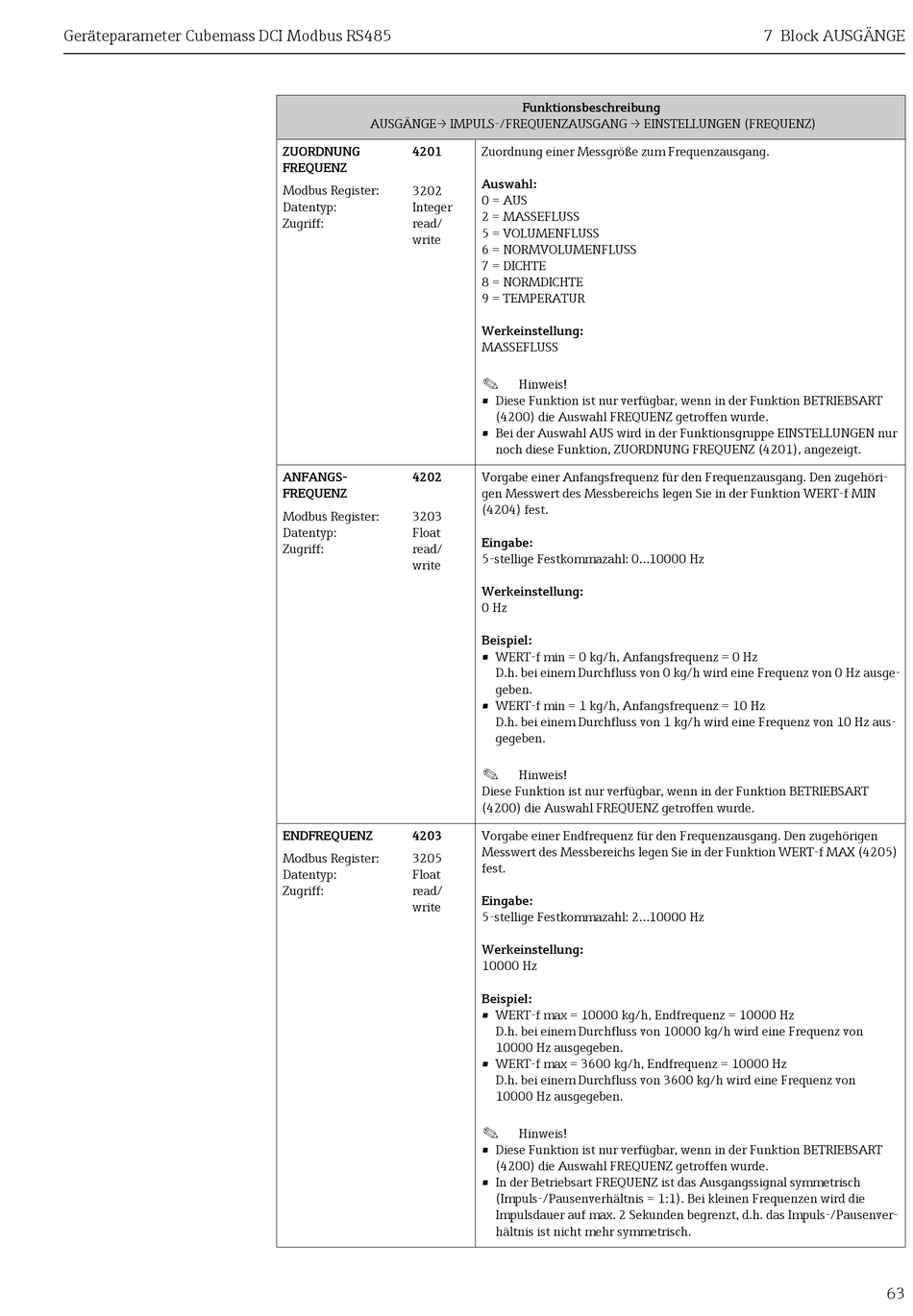

Endress+Hauser Cubemass DCI Handbuch Seite 63

Geräteparameter Cubemass DCI Modbus RS485
AUSGÄNGE→ IMPULS-/FREQUENZAUSGANG → EINSTELLUNGEN (FREQUENZ)
ZUORDNUNG 4201
FREQUENZ
Modbus Register: 3202
Datentyp: Integer
Zugriff: read/
write
ANFANGS- 4202
FREQUENZ
Modbus Register: 3203
Datentyp: Float
Zugriff: read/
write
ENDFREQUENZ 4203
Modbus Register: 3205
Datentyp: Float
Zugriff: read/
write
Funktionsbeschreibung
Zuordnung einer Messgröße zum Frequenzausgang.
Auswahl:
0 = AUS
2 = MASSEFLUSS
5 = VOLUMENFLUSS
6 = NORMVOLUMENFLUSS
7 = DICHTE
8 = NORMDICHTE
9 = TEMPERATUR
Werkeinstellung:
MASSEFLUSS
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur
noch diese Funktion, ZUORDNUNG FREQUENZ (4201), angezeigt.
Vorgabe einer Anfangsfrequenz für den Frequenzausgang. Den zugehöri-
gen Messwert des Messbereichs legen Sie in der Funktion WERT-f MIN
(4204) fest.
Eingabe:
5-stellige Festkommazahl: 0...10000 Hz
Werkeinstellung:
0 Hz
Beispiel:
• WERT-f min = 0 kg/h, Anfangsfrequenz = 0 Hz
D.h. bei einem Durchfluss von 0 kg/h wird eine Frequenz von 0 Hz ausge-
geben.
• WERT-f min = 1 kg/h, Anfangsfrequenz = 10 Hz
D.h. bei einem Durchfluss von 1 kg/h wird eine Frequenz von 10 Hz aus-
gegeben.
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
Vorgabe einer Endfrequenz für den Frequenzausgang. Den zugehörigen
Messwert des Messbereichs legen Sie in der Funktion WERT-f MAX (4205)
fest.
Eingabe:
5-stellige Festkommazahl: 2...10000 Hz
Werkeinstellung:
10000 Hz
Beispiel:
• WERT-f max = 10000 kg/h, Endfrequenz = 10000 Hz
D.h. bei einem Durchfluss von 10000 kg/h wird eine Frequenz von
10000 Hz ausgegeben.
• WERT-f max = 3600 kg/h, Endfrequenz = 10000 Hz
D.h. bei einem Durchfluss von 3600 kg/h wird eine Frequenz von
10000 Hz ausgegeben.
!
Hinweis!
• Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART
(4200) die Auswahl FREQUENZ getroffen wurde.
• In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch
(Impuls-/Pausenverhältnis = 1:1). Bei kleinen Frequenzen wird die
Impulsdauer auf max. 2 Sekunden begrenzt, d.h. das Impuls-/Pausenver-
hältnis ist nicht mehr symmetrisch.
7 Block AUSGÄNGE
63
