Bedienung
!
34
5.3

Kurzanleitung zur Funktionsmatrix

Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise → ä 35.
• Funktionsbeschreibungen → ä 63
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2. Block auswählen (z.B. ANZEIGE)
3. Gruppe auswählen (z.B. BEDIENUNG)
4. Funktionsgruppe auswählen (z.B. GRUNDEINSTELLUNGEN)
5. Funktion auswählen (z.B. SPRACHE)
Parameter ändern / Zahlenwerte eingeben:
OS → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
6. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (X) mehrmals betätigen → schrittweiser Rücksprung zur HOME-Position.
Esc
-
+
m
E
n
+
–

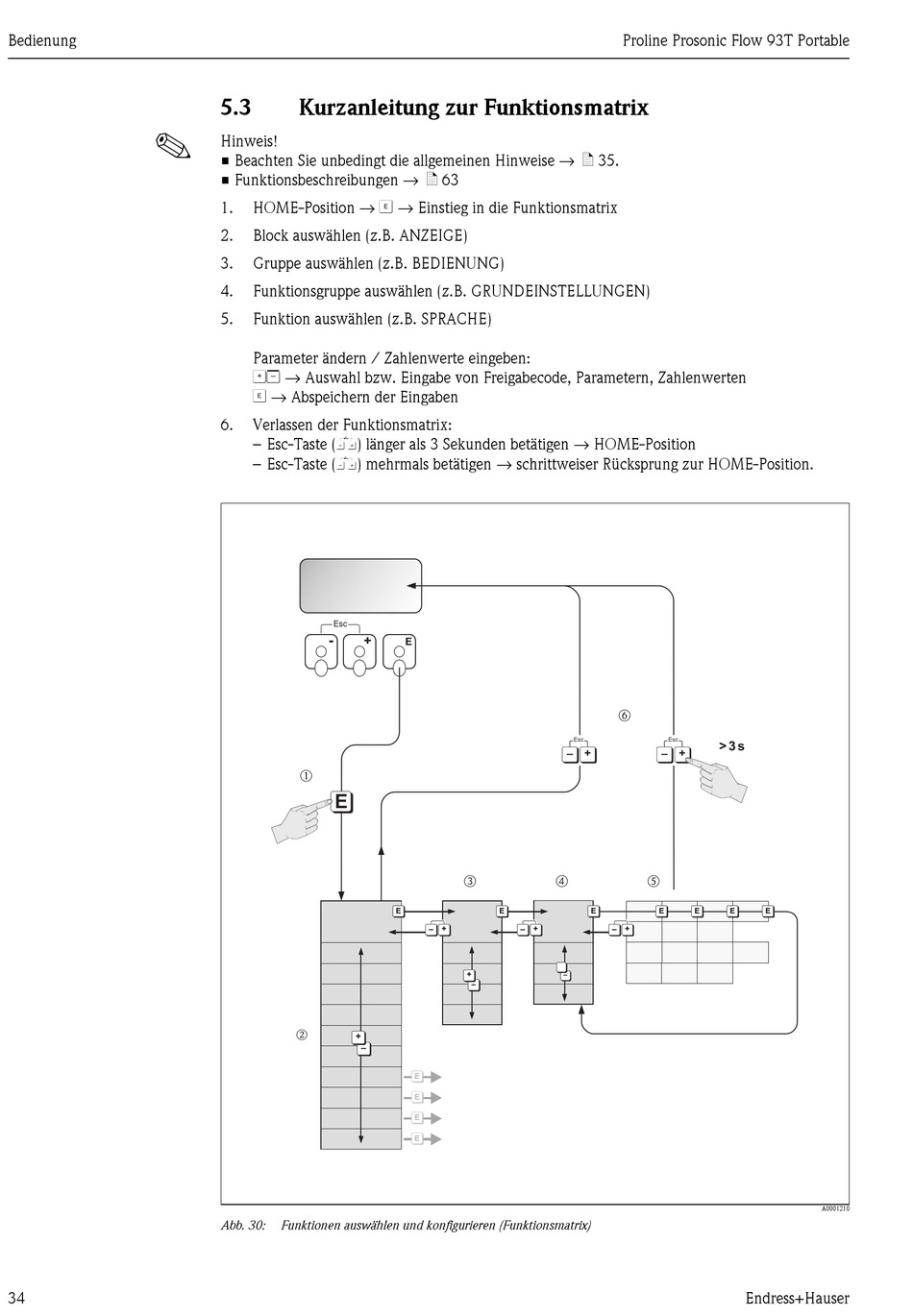

Abb. 30: Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
–
o p
E E
– + – +
+
–
–
E
E
E
E
Proline Prosonic Flow 93T Portable
r
Esc Esc > 3 s
+ +
–
q
E E E E
– +
Endress+Hauser
E
A0001210
