PROline Promag 23
!
Endress+Hauser
5.2
Kurzanleitung zur Funktionsmatrix
Hinweis!
x Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 44.
x Funktionsbeschreibungen o Handbuch "Beschreibung Gerätefunktionen"
HOME-Position o F o Einstieg in die Funktionsmatrix
1.
2.
Block auswählen (z.B. AUSGÄNGE)
3.
Gruppe auswählen (z.B. STROMAUSGANG)
4.
Funktionsgruppe auswählen (z.B. EINSTELLUNGEN)
5.
Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
P o Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F o Abspeichern der Eingaben
6.
Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen o HOME-Position
– Esc-Taste (X) mehrmals betätigen o schrittweiser Rücksprung zur HOME-
Position

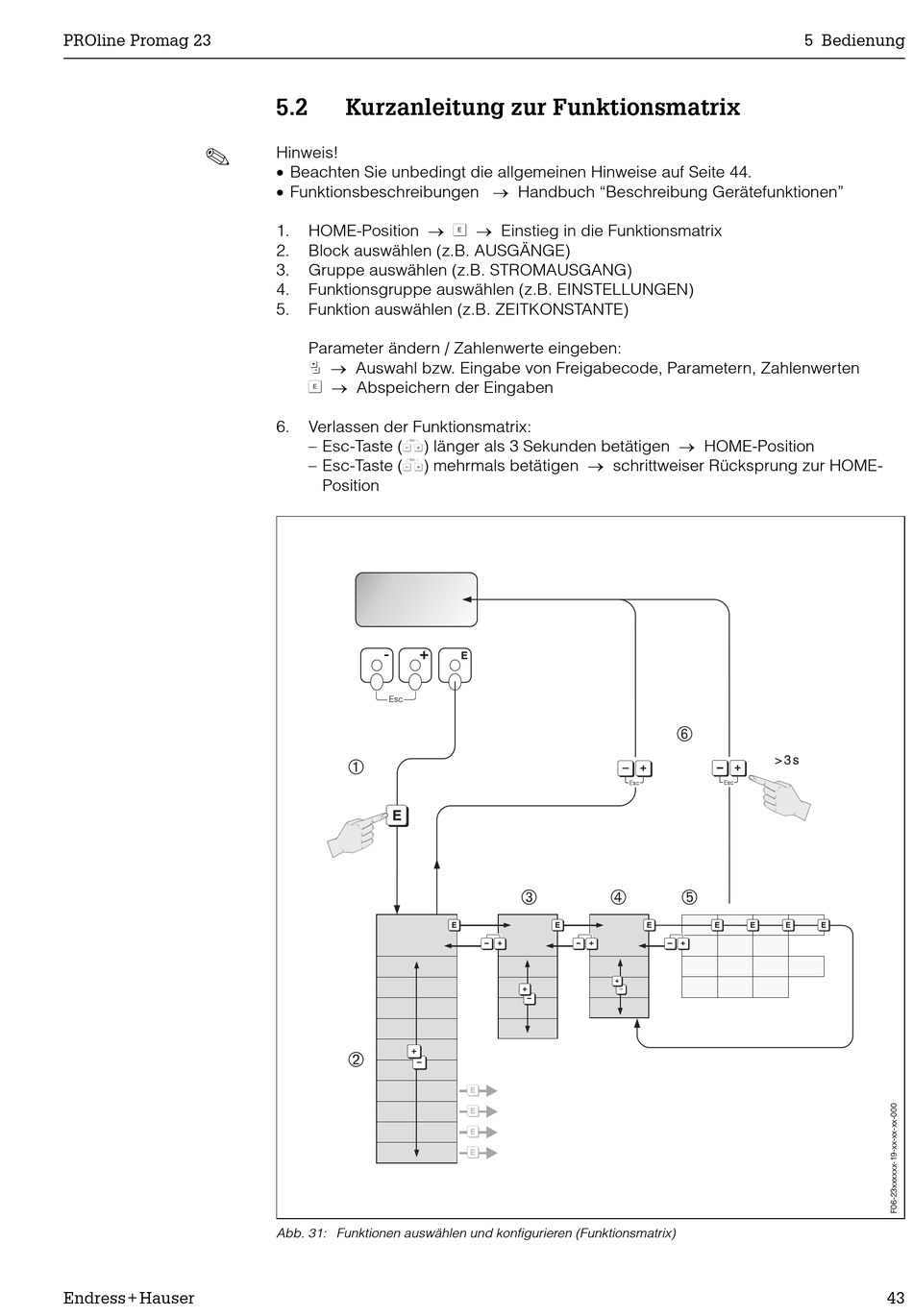

Abb. 31: Funktionen auswählen und konfigurieren (Funktionsmatrix)
5 Bedienung
43
