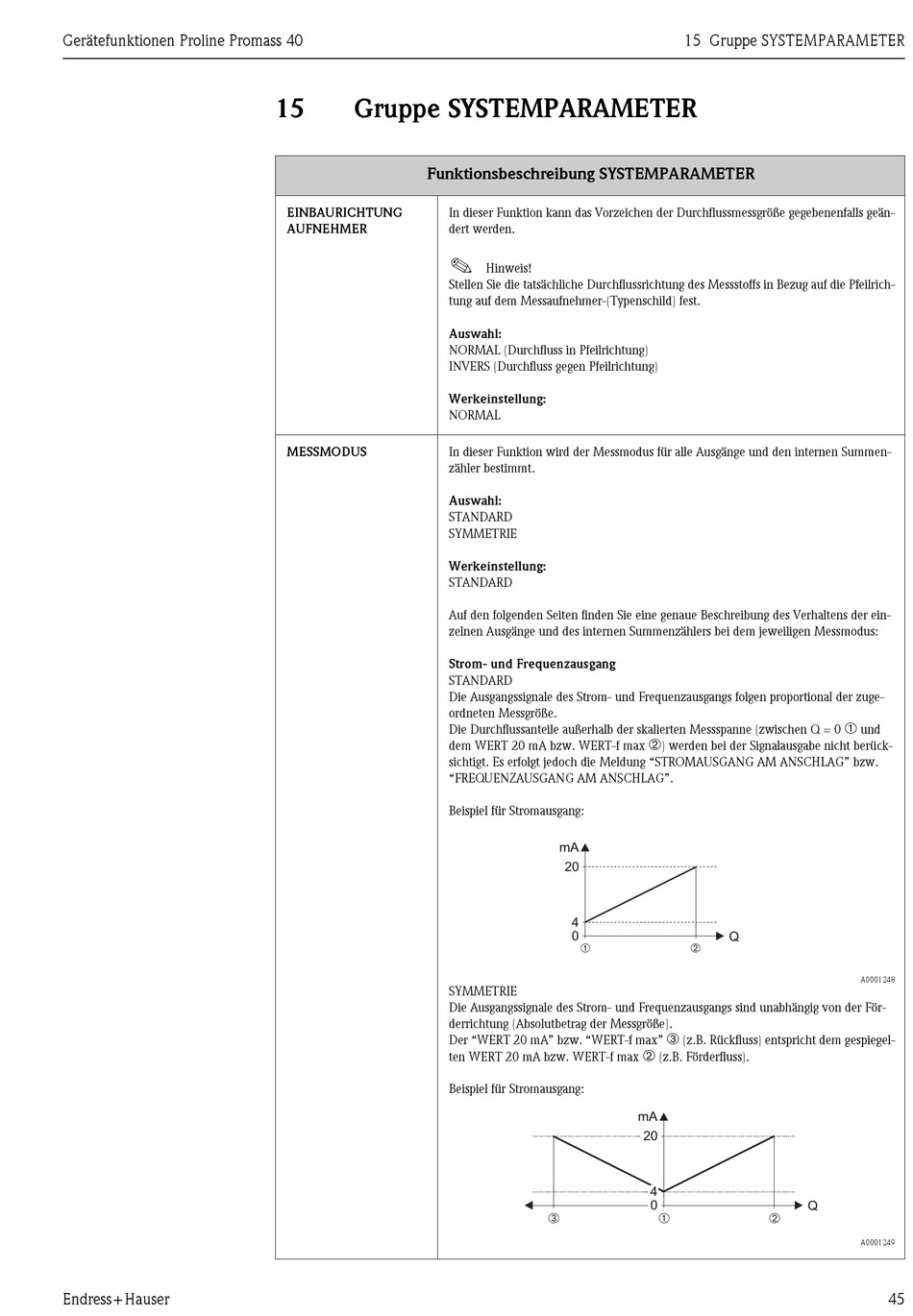

Gruppe Systemparameter; Messmodus - Endress+Hauser Proline Promass 40 Beschreibung Gerätefunktionen

Gerätefunktionen Proline Promass 40
Endress+Hauser
15

Gruppe SYSTEMPARAMETER

Funktionsbeschreibung SYSTEMPARAMETER
EINBAURICHTUNG
AUFNEHMER

MESSMODUS

In dieser Funktion kann das Vorzeichen der Durchflussmessgröße gegebenenfalls geän-
dert werden.
!
Hinweis!
Stellen Sie die tatsächliche Durchflussrichtung des Messstoffs in Bezug auf die Pfeilrich-
tung auf dem Messaufnehmer-(Typenschild) fest.
Auswahl:
NORMAL (Durchfluss in Pfeilrichtung)
INVERS (Durchfluss gegen Pfeilrichtung)
Werkeinstellung:
NORMAL
In dieser Funktion wird der Messmodus für alle Ausgänge und den internen Summen-
zähler bestimmt.
Auswahl:
STANDARD
SYMMETRIE
Werkeinstellung:
STANDARD
Auf den folgenden Seiten finden Sie eine genaue Beschreibung des Verhaltens der ein-
zelnen Ausgänge und des internen Summenzählers bei dem jeweiligen Messmodus:
Strom- und Frequenzausgang
STANDARD
Die Ausgangssignale des Strom- und Frequenzausgangs folgen proportional der zuge-
ordneten Messgröße.
Die Durchflussanteile außerhalb der skalierten Messspanne (zwischen Q = 0
dem WERT 20 mA bzw. WERT-f max
sichtigt. Es erfolgt jedoch die Meldung "STROMAUSGANG AM ANSCHLAG" bzw.
"FREQUENZAUSGANG AM ANSCHLAG".
Beispiel für Stromausgang:
mA
20
4
0
➀
SYMMETRIE
Die Ausgangssignale des Strom- und Frequenzausgangs sind unabhängig von der För-
derrichtung (Absolutbetrag der Messgröße).
Der "WERT 20 mA" bzw. "WERT-f max"
ten WERT 20 mA bzw. WERT-f max
Beispiel für Stromausgang:
➂
15 Gruppe SYSTEMPARAMETER
➁
) werden bei der Signalausgabe nicht berück-
Q
➁
➂
(z.B. Rückfluss) entspricht dem gespiegel-
➁
(z.B. Förderfluss).
mA
20
4
0
Q
➀ ➁
➀
und
A0001248
A0001249
