7 Block AUSGÄNGE
68

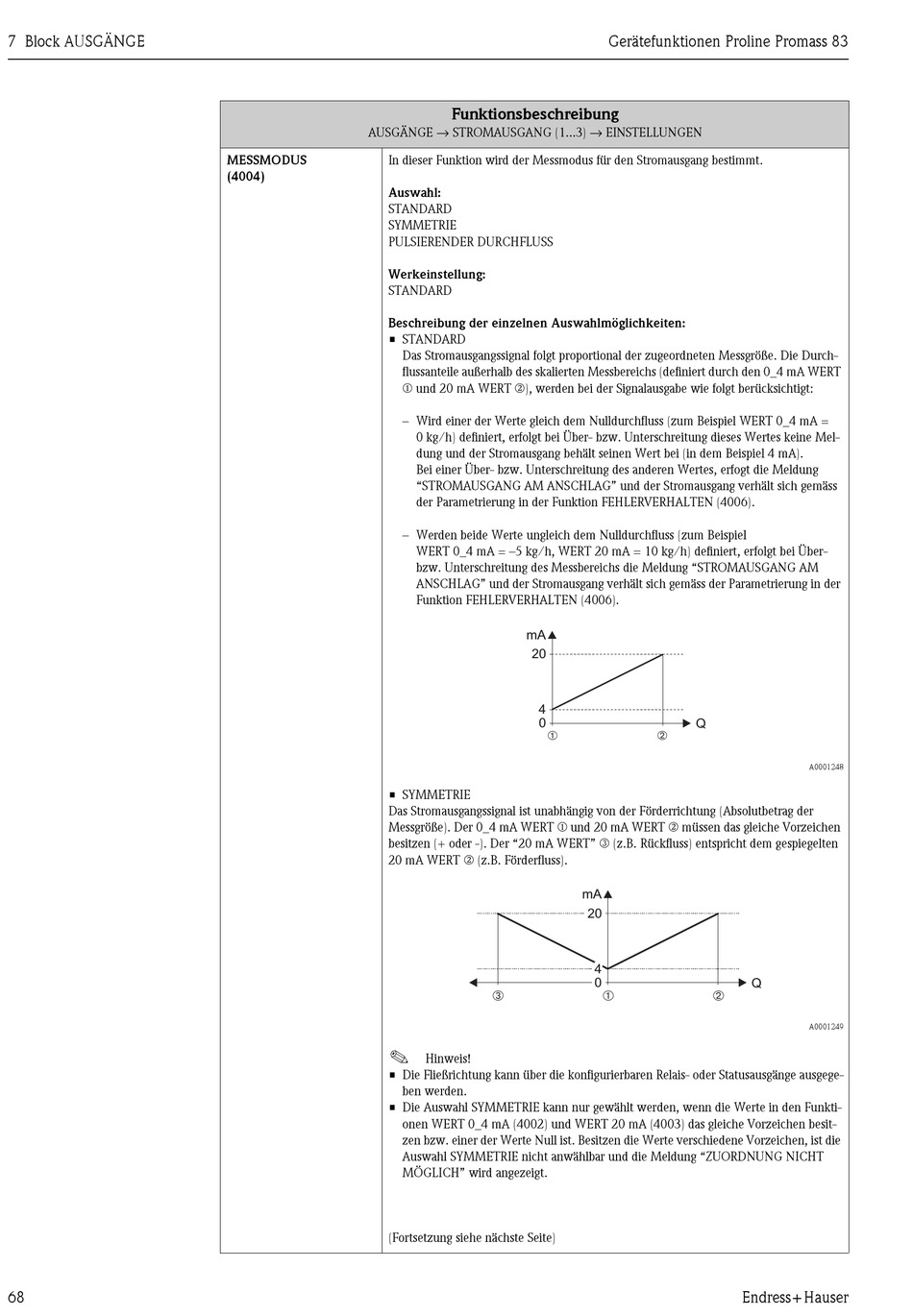

AUSGÄNGE → STROMAUSGANG (1...3) → EINSTELLUNGEN

MESSMODUS

In dieser Funktion wird der Messmodus für den Stromausgang bestimmt.
(4004)
Auswahl:
STANDARD
SYMMETRIE
PULSIERENDER DURCHFLUSS
Werkeinstellung:
STANDARD
Beschreibung der einzelnen Auswahlmöglichkeiten:
• STANDARD
• SYMMETRIE
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag der
Messgröße). Der 0_4 mA WERT m und 20 mA WERT n müssen das gleiche Vorzeichen
besitzen (+ oder -). Der "20 mA WERT" o (z.B. Rückfluss) entspricht dem gespiegelten
20 mA WERT n (z.B. Förderfluss).
!
• Die Fließrichtung kann über die konfigurierbaren Relais- oder Statusausgänge ausgege-
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den Funkti-
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
Das Stromausgangssignal folgt proportional der zugeordneten Messgröße. Die Durch-
flussanteile außerhalb des skalierten Messbereichs (definiert durch den 0_4 mA WERT
m und 20 mA WERT n), werden bei der Signalausgabe wie folgt berücksichtigt:
– Wird einer der Werte gleich dem Nulldurchfluss (zum Beispiel WERT 0_4 mA =
0 kg/h) definiert, erfolgt bei Über- bzw. Unterschreitung dieses Wertes keine Mel-
dung und der Stromausgang behält seinen Wert bei (in dem Beispiel 4 mA).
Bei einer Über- bzw. Unterschreitung des anderen Wertes, erfogt die Meldung
"STROMAUSGANG AM ANSCHLAG" und der Stromausgang verhält sich gemäss
der Parametrierung in der Funktion FEHLERVERHALTEN (4006).
– Werden beide Werte ungleich dem Nulldurchfluss (zum Beispiel
WERT 0_4 mA = –5 kg/h, WERT 20 mA = 10 kg/h) definiert, erfolgt bei Über-
bzw. Unterschreitung des Messbereichs die Meldung "STROMAUSGANG AM
ANSCHLAG" und der Stromausgang verhält sich gemäss der Parametrierung in der
Funktion FEHLERVERHALTEN (4006).
mA
20
4
0
➀
➂
Hinweis!
ben werden.
onen WERT 0_4 mA (4002) und WERT 20 mA (4003) das gleiche Vorzeichen besit-
zen bzw. einer der Werte Null ist. Besitzen die Werte verschiedene Vorzeichen, ist die
Auswahl SYMMETRIE nicht anwählbar und die Meldung "ZUORDNUNG NICHT
MÖGLICH" wird angezeigt.
Gerätefunktionen Proline Promass 83
Q
➁
mA
20
4
0
Q
➀ ➁
