3.2 Montage

3.2.1 Montagearten

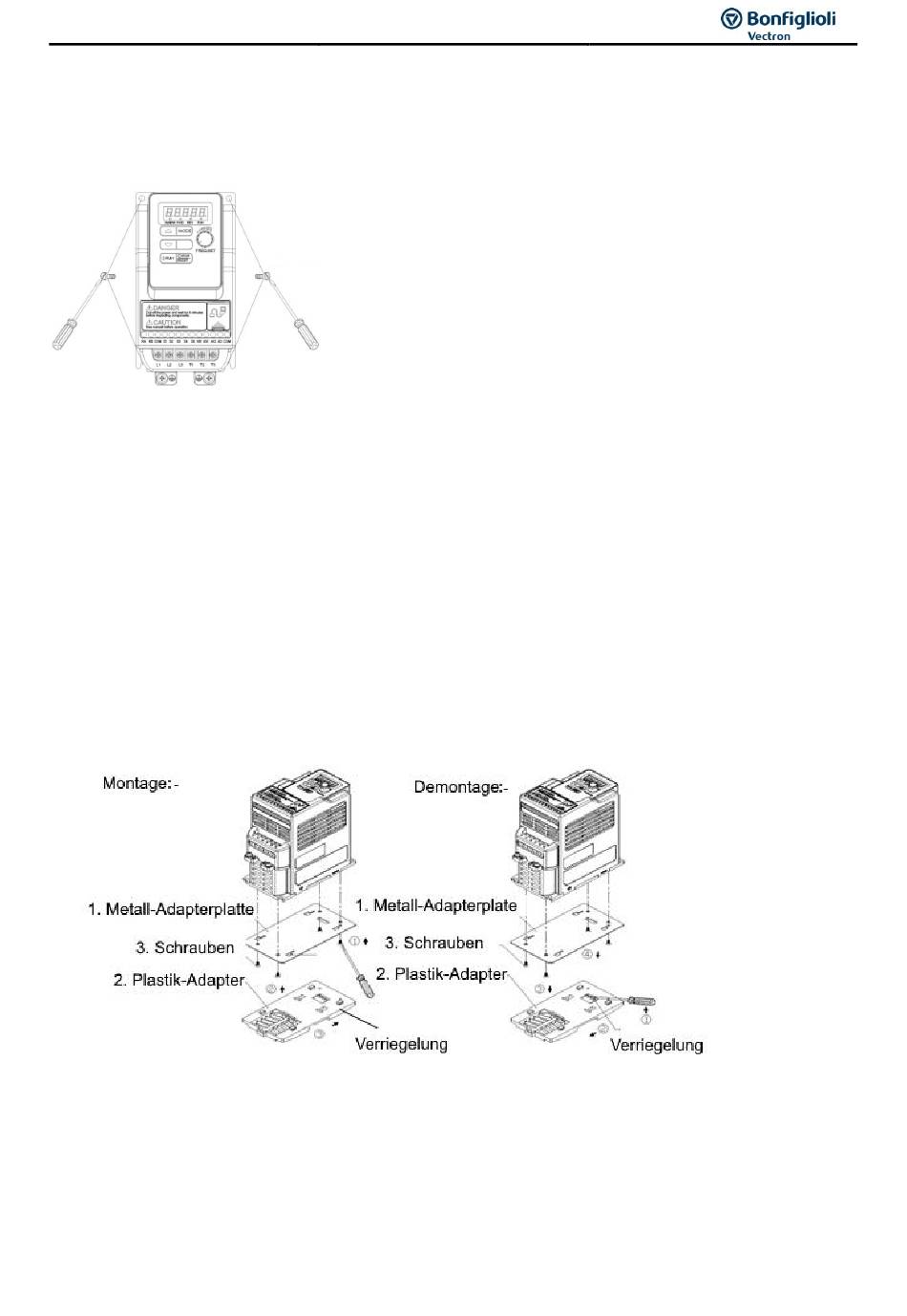

Baugröße 1: Montage auf eine ebene Oberfläche.
Schraube: M4
Montage auf einer DIN-Tragschiene:
Der Montagesatz für DIN-Tragschienen enthält eine Kunststoff und eine Metall-Adapterplatte.
Arbeitsschritte zur Montage:
Befestigen Sie die Metall-Adapterplatte mit den mitgelieferten Schrauben auf der Rückseite des
Frequenzumrichters.
Befestigen Sie den Kunststoff-Tragschienenadapter an der Metall-Adapterplatte.
Drücken Sie dazu den Kunststoff-Tragschienenadapter auf die Metall-Adapterplatte, bis die
Verriegelung einrastet.
Arbeitsschritte zur Demontage:Betätigen Sie die Verriegelung.
Entfernen Sie den Kunststoff-Tragschienenadapter.
Lösen Sie die Schrauben an der Metall-Adapterplatte und entfernen Sie die Platte.
Hinweis:
JN5-DIN-L01 (Teilenummer des Montagesatzes für DIN-Tragschienen, Baugröße 1) enthält die Teile
1. Metall-Adapterplatte
2. Kunststoff-Tragschienenadapter
3. Senkkopfschraube: M3×6
