Maximale Ausgangsfrequenz = 50,00 oder 60,00 Hz, wenn die voreingestellten U/f-Kennlinie mit
Parameter 01-00 ≠ [7] eingestellt wurde.
Beispiel: 01-00 ≠ [7] , 01-02 = [50] Hz, 05-02= [10] Hz (Drehzahlvoreinstellung 1),
05-19 = [5] s (Beschleunigungszeit), 05-20= [20] s (Bremszeit).
Beschleunigungszeit Drehzahlvoreinstellung 1 =
Bremszeit Drehzahlvoreinstellung 1 =

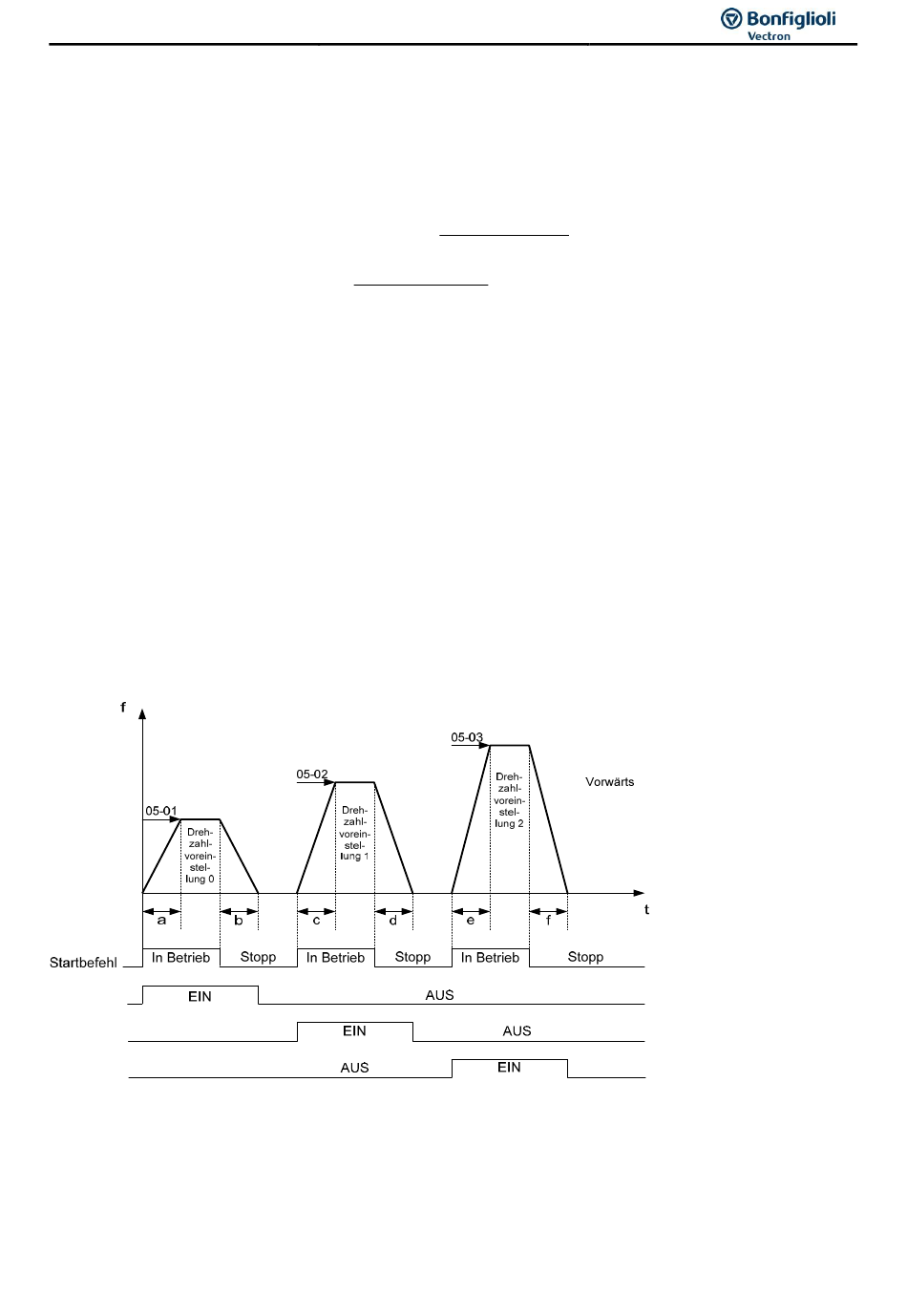

Multidrehzahl-Start/Stopp-Zyklen mit individuellen Beschl.-/Bremszeiten 05-00= [1]
Zwei Modi werden nachfolgend gezeigt:
 Modus 1 = Start-Befehl ein/aus
 Modus 2 = Befehl für kontinuierlichen Betrieb
Beispiel Modus 1：00-02 = [1] (Externe Start-/Stoppsteuerung).
I1D: 03-00 = [0] (START/STOPP);
I2D: 03-01 = [1] (Vorwärts/Rückwärts);
I3D: 03-02 = [2] (Drehzahlvoreinstellung 0);
I4D: 03-03 = [3] (Drehzahlvoreinstellung 1);
I5D: 03-04 = [4] (Drehzahlvoreinstellung 2);
I3D
I4D
I5D
Ist der Start-Befehl ein/aus, können die Beschleunigungs- und Bremszeiten für jeden Zyklus wie folgt
berechnet werden:
Die Zeiteinheit ist in Sekunden angegeben.
 
（ ）
05 19 10(

01 02
 

（ ）
05 20 10( Hz )
4( )

01 02
98

Hz )
1( ) s
