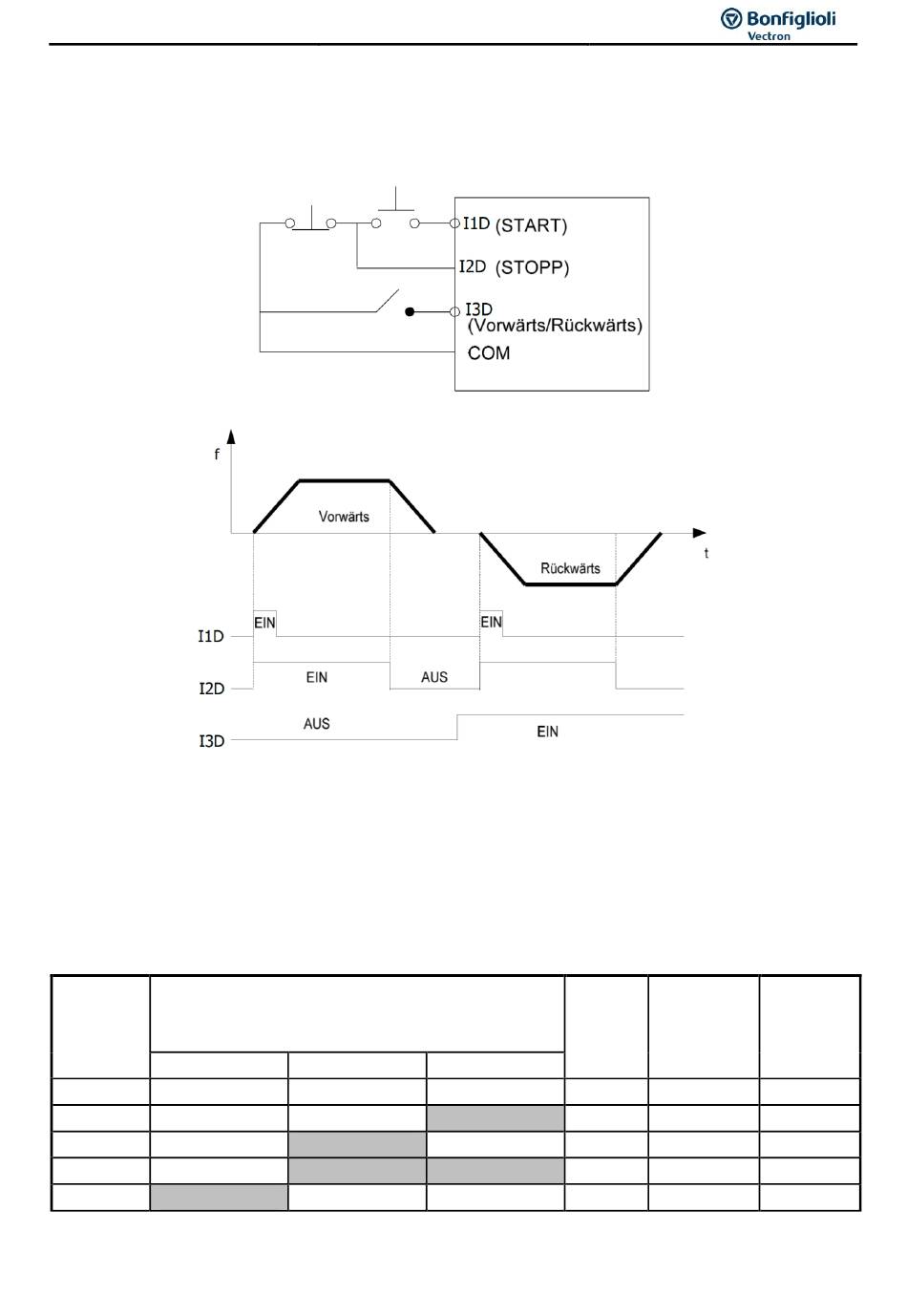

Einstellungen: 00-04 = [2] (3-Draht-Steuerung)
Die Eingänge I1D, I2D, und I3D sind nun dieser Funktion zugeordnet. Etwaige Voreinstellungen der
Parameter 03-00, 03-01 und 03-02 sind nicht wirksam.
Parameter 03-00~03-04 = [2, 3, 4] - Auswahl Vorgabedrehzahl
Durch entsprechende Kombination von drei Klemmen der Eingänge I1D bis I5D können die sieben
Vorgabedrehzahlen entsprechend der folgenden Tabelle ausgewählt werden.
Die Zuordnung der Beschleunigungs-/Bremszeiten zu den jeweiligen Vorgabedrehzahlen 0–7 erfolgt
in der Parametergruppe 5. Die zugehörigen Zeitdiagramme sind in den Beschreibungen der Gruppe
5 zu finden.
Zum Beispiel, falls Klemme I3D als Quelle der Drehzahlvorgabe gewählt wird, [03-02] = 2, für I4D [03-
03] = 3, für I5D [03-04] = 4.
Vorgabe- Funktionseinstellung und Status der drei
drehzahl Klemmen A, B, C, die den Eingängen I1D~I5D
Klemme A = 2
Drehzahl 0 AUS
Drehzahl 1 AUS
Drehzahl 2 AUS
Drehzahl 3 AUS
Drehzahl 4 EIN
zugewiesen sind.
Klemme B = 3 Klemme C = 4
AUS
AUS
EIN
EIN
AUS
83
Freq.
AUS 05-01
EIN 05-02
AUS 05-03
EIN 05-04
AUS 05-05
Bschl.-Zeit Bremszeit
05-17 05-18
05-19 05-20
05-21 05-22
05-23 05-24
05-25 05-26
