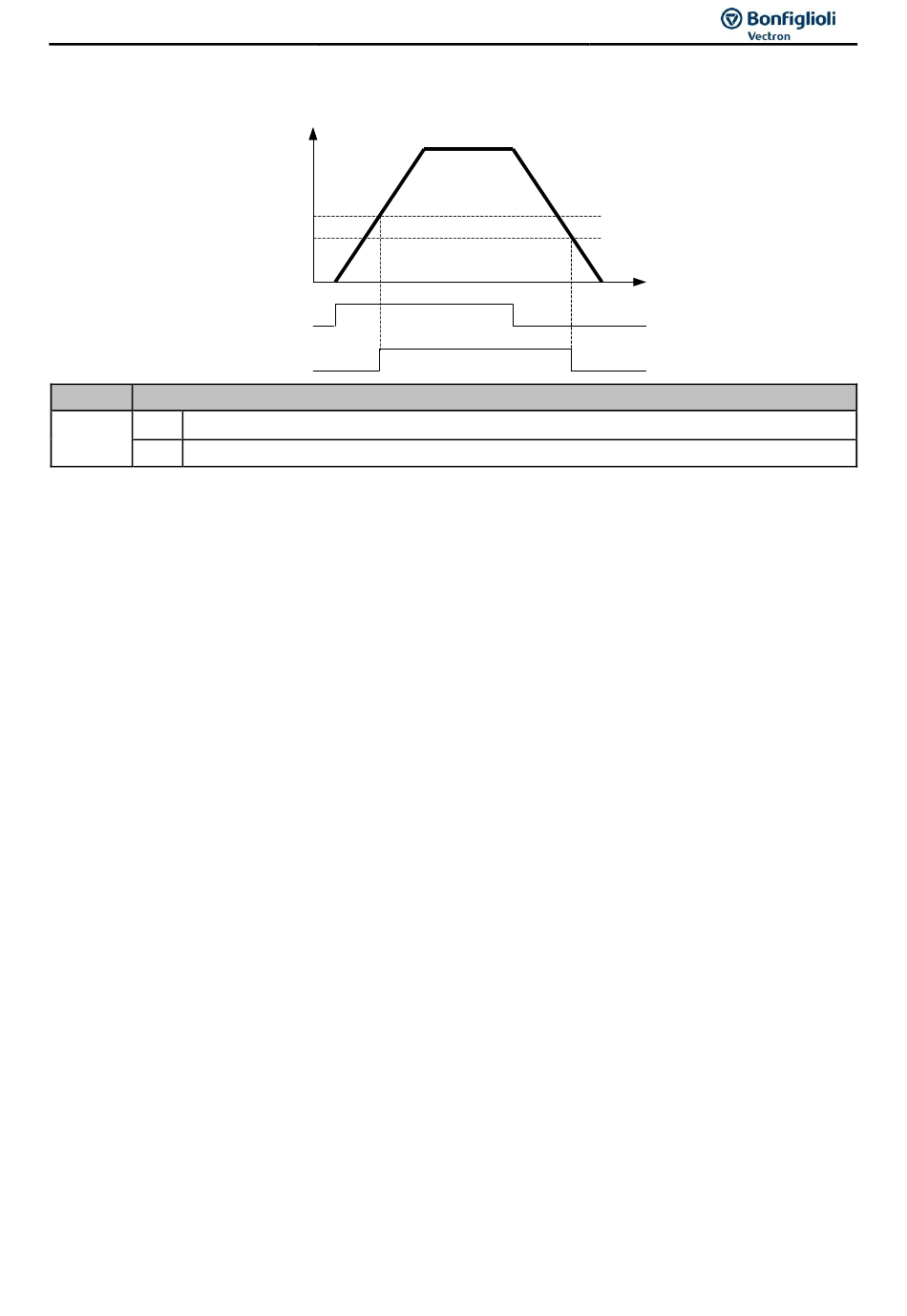

Zeitdiagramm bei Schwellwerteinstellung von Parameter 03-17 > 03-18:
03-19 Relaisausgangslogik
Bereich [0] A (Schließer)
[1] B (Öffner)
 Wenn 03-19=0,
 Sind Einstellbedingungen für 03-11, 03-12 erfüllt, ist der Relaiskontakt geschlossen, sonst
geöffnet.
 Wenn 03-19=1,
 Sind Einstellbedingungen für 03-11, 03-12 erfüllt, ist der Relaiskontakt geöffnet, sonst
geschlossen.
f
03-17
03-18
Startbefehl
Betrieb
03-11=14
STOPP
AUS
EIN
92
t
