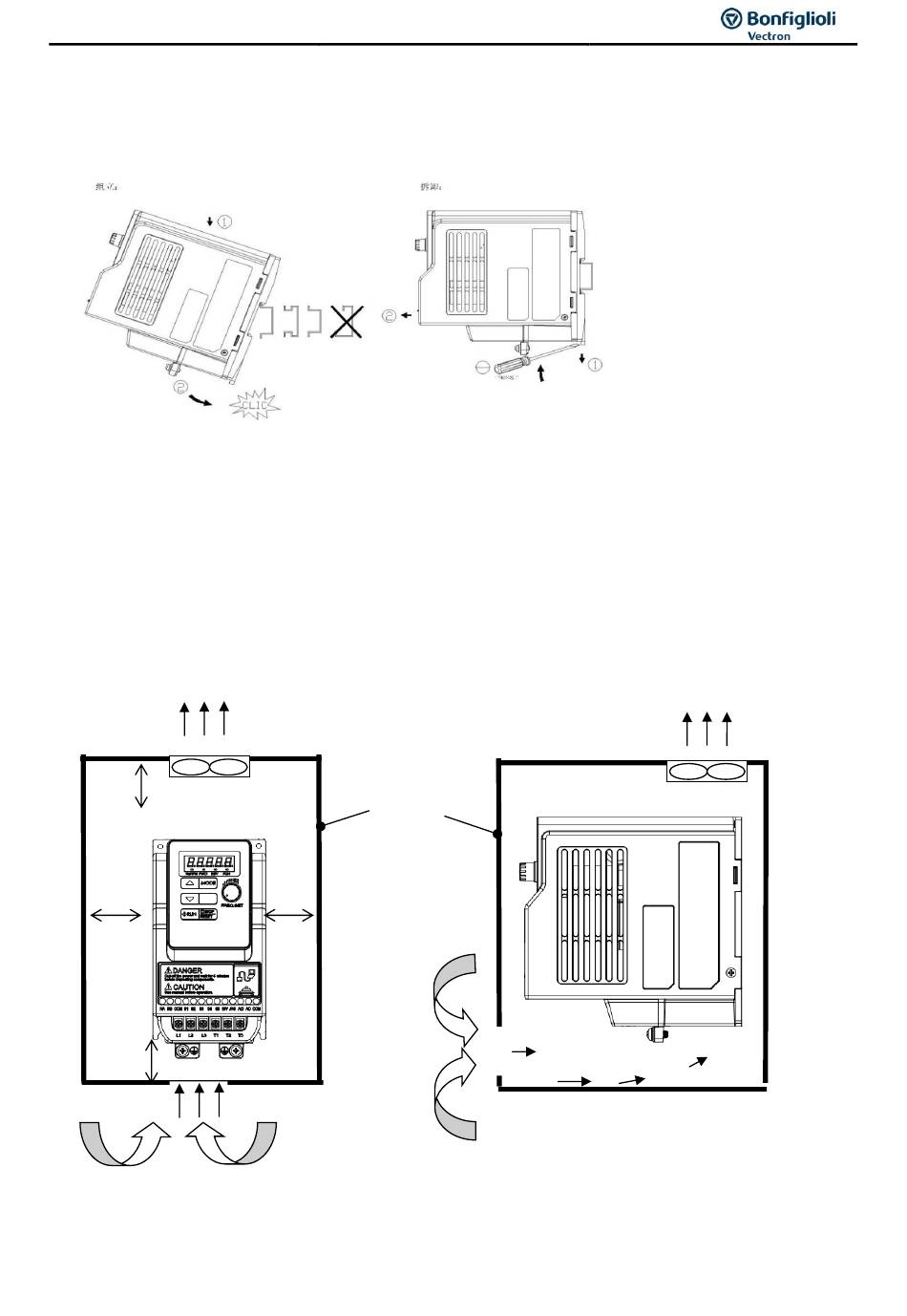

Folgende Abbildung zeigt die DIN-Tragschienen-Montage und -Demontage. Verwenden Sie eine 35-
mm-DIN-Tragschiene.
Montage
Kunststoff-Adapterplatte
JN5-DIN-L02 (Teilenummer des Montagesatzes für DIN-Tragschienen, Baugröße 2)

3.2.2 Montageabstand

Halten Sie die aufgeführten Mindestabstände für eine gute Luftzirkulation zur Kühlung ein. Montieren
Sie den Frequenzumrichter auf Materialien, die eine gute Wärmeabfuhr gewährleisten.
Montage eines einzelnen Frequenzumrichters
Montieren Sie den Frequenzumrichter für eine effektive Kühlung vertikal.
Größe1 & 2
Ventilator
12cm
5cm
12cm
Vorderansicht
Demontage
Schaltschrank
5cm
Ventilator
Seitenansicht
14
