Kapitel 4 Gerätebeschreibung

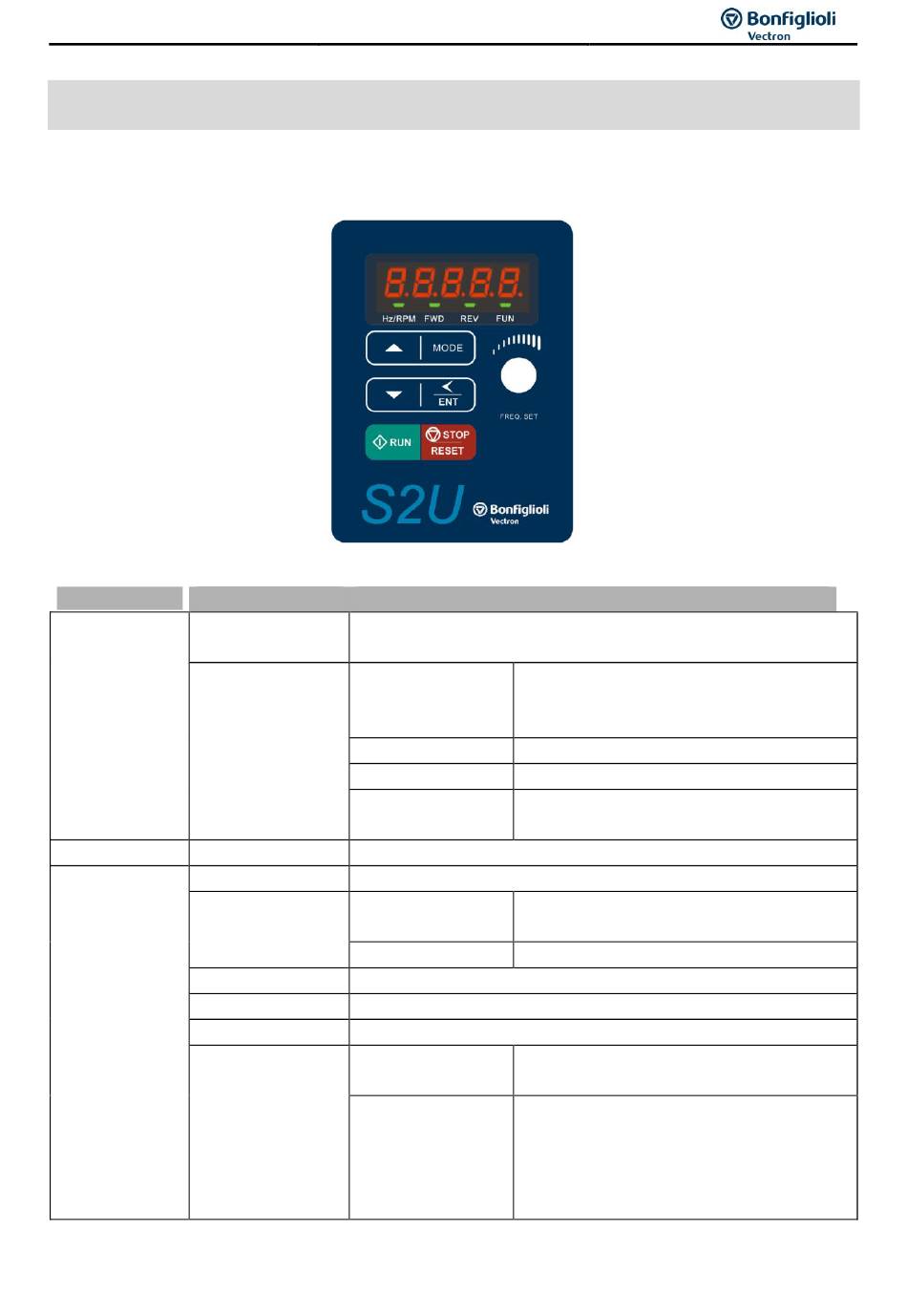

4.1 Beschreibung des Bedienfelds

4.1.1 Funktionen

Komponente Bezeichnung
Digitalanzeige & Digitalanzeige
LEDs
LED-Status
Potentiometer FREQ SET
Tasten RUN
STOP/RESET
(Tasten mit
Zweifachfunktion)
▲
▼
MODE
</ENTER
(Tasten mit
Zweifachfunktion,
kurzes Betätigen
für Linksbewegung,
langes Betätigen
für ENTER)
Frequenzanzeige, Parameter, Spannung, Strom, Temperatur,
Fehlermeldungen
Hz/RPM: EIN bei Anzeige der Frequenz oder der
Arbeitsgeschwindigkeit.
AUS bei Anzeige von Parametern.
FWD: EIN bei Vorwärtsdrehung. Blinkt bei Stopp.
REV: EIN bei Rückwärtsdrehung. Blinkt bei Stopp.
FUN: EIN bei Anzeige von Parametern. AUS bei
Anzeige der Frequenz.
Einstellung des Frequenz-Sollwerts
RUN: Betrieb mit der eingestellten Frequenz
STOP: Abbremsen oder Austrudeln bis zum
Stillstand
RESET: Zurücksetzen von Alarmen und Fehlern
Erhöhung von Parameternummern oder eingestellten Werten
Verringerung von Parameternummern oder eingestellten Werten
Umschaltung zwischen den möglichen Anzeigen
„<"Linksbewegung: zur Einstellung von Parametern oder
Parameterwerten
ENTER: zur Anzeige des eingestellten
Parameterwerts und zum Speichern
geänderter Parameterwerte
29
Funktion
