10-18 Wartezeit für PID-Ruhezustand
[0,0 ~ 25,5] s
Bereich
10-19 Frequenzschwelle für PID-Aktivierung
[0,00 ~ 599,00] Hz
Bereich
10-20 Wartezeit für PID-Aktivierung
[0,0 ~ 25,5] s
Bereich

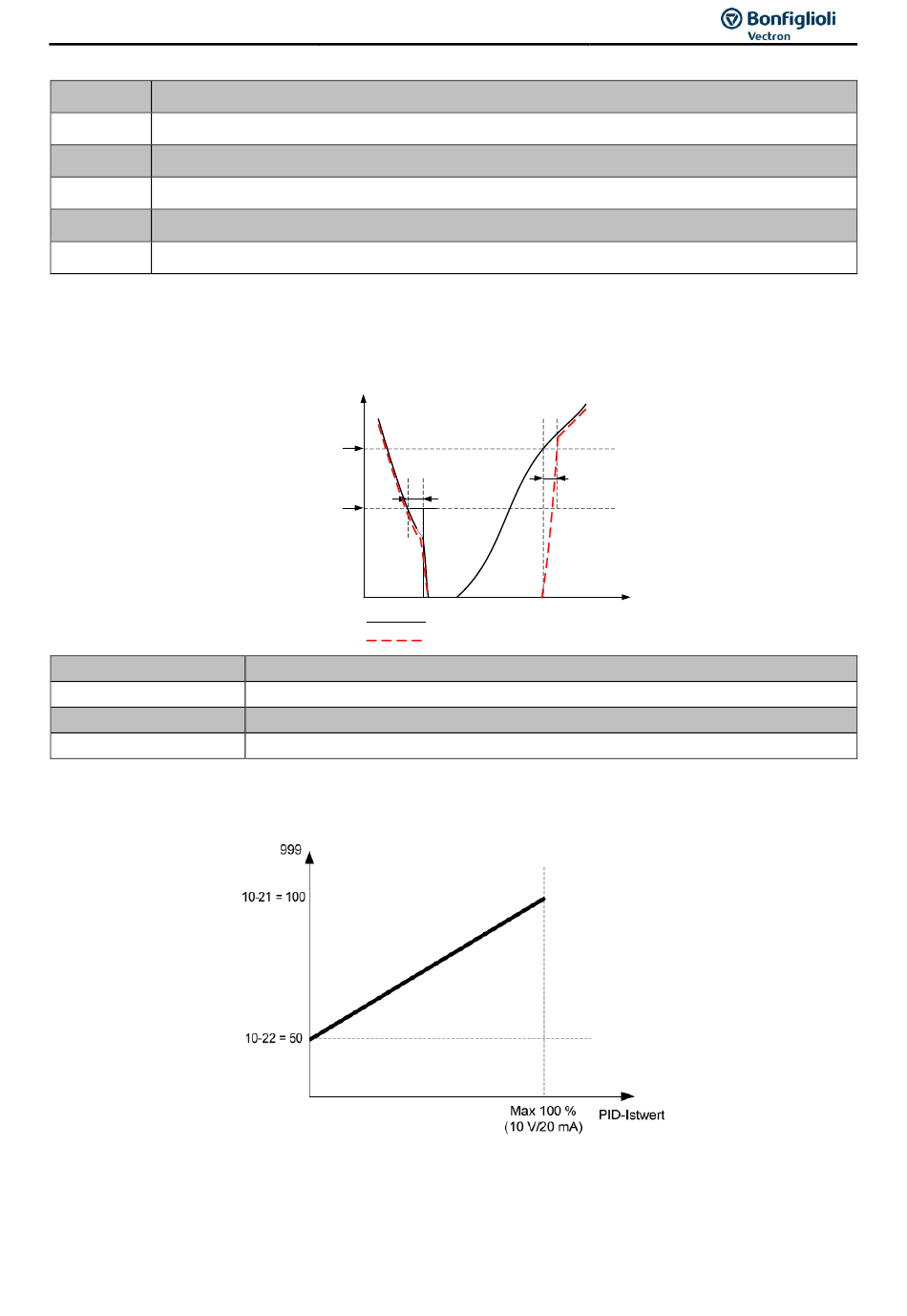

Ist die Ausgangsfrequenz des PID-Reglers kleiner, als die Frequenzschwelle für den PID-
Ruhezustand, bremst der Umrichter auf „0" ab und geht in den PID-Ruhezustand.
Ist die Ausgangsfrequenz des PID-Reglers größer, als die Frequenzschwelle für die PID-Aktivierung,
aktiviert der Umrichter wieder in den PID-Regelmodus, wie im folgenden Ablaufdiagramm gezeigt.
10-21
Bereich
10-22
Bereich
Beispiel: Ist Parameter 10-21 = 100, 10-22 = 50 und die Einheit für den Bereich von 0 bis 999 mit der
Parametereinstellung 12-02 festgelegt, wird der aktuelle Bereich für die Variation des
Rückführungswerts nur für Anzeigezwecke von 50 bis 100 skaliert, wie die folgende Abbildung zeigt.
Hz
10-19
Frequenzschwelle
Aktivierung
10-17
Frequenzschwelle
Ruhezustand
Max PID-Rückführungspegel
[0 ~ 999]
Min PID-Rückführungspegel
[0 ~ 999]
10-20
10-18
Ausgangsfrequenz PID-Regler
Ist-Ausgangsfrequenz
