11-00 Reversierverbot
[0] : Vorwärts- und Rückwärtslauf möglich [1] : Rückwärtslauf nicht möglich
Bereich
11-00=1: Der Befehl für Rückwärtslauf ist deaktiviert.
11-01 Taktfrequenz
[1~16] kHz
Bereich
11-02 Modulationsverfahren
[0] : Trägermodulation 0 3-Phasen-Pulsweitenmodulation
Bereich
[1] : Trägermodulation 1 2-Phasen-Pulsweitenmodulation
[2] : Trägermodulation 2 Gemischte 2-Phasen-Pulsweitenmodulation
Trägermodulation 0: 3-Phasen-PWM: Gleichzeitiger Betrieb von drei Ausgangstransistoren (Volllast)
Trägermodulation 1: 2-Phasen-PWM: Gleichzeitiger Betrieb von zwei Ausgangstransistoren (2/3 Last)
Trägermodulation 2: Gemischte PWM: Der Betrieb mit 2-Phasen- und 3-Phasen-PWM erfolgt
gemischt.
Modulationsverfahren Bezeichnung
Trägermodulation 0
Trägermodulation 1
Trägermodulation 2
11-03 Automatische Taktfrequenzreduzierung bei Temperaturanstieg
[0] : Deaktiviert
Bereich
[1] : Aktiviert

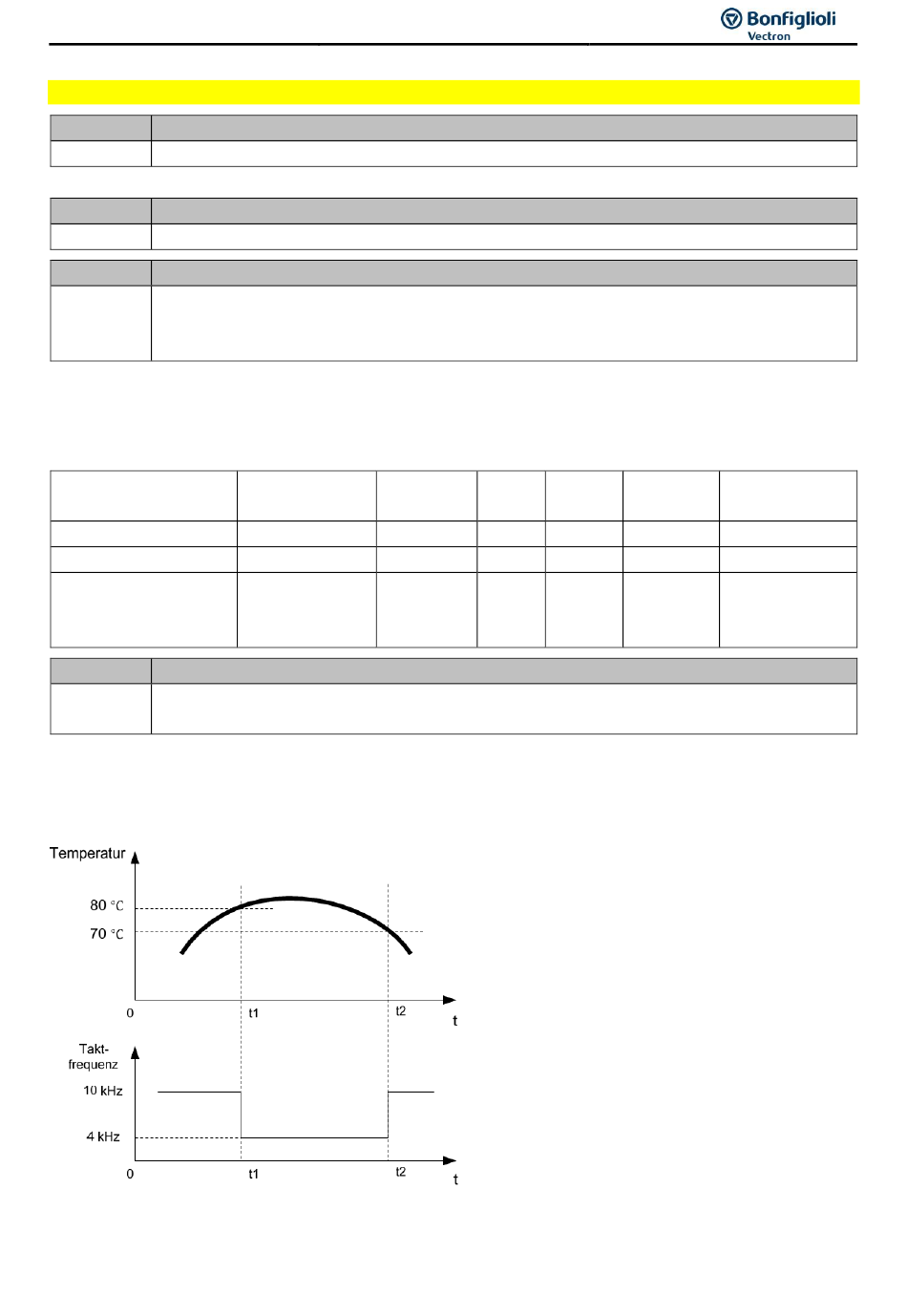

Steigt die Kühlkörpertemperatur des Umrichters über 80 °C, wird die Taktfrequenz um 4 kHz
verringert.
Fällt die Temperatur wieder auf oder unter 70 °C, wird die ursprüngliche Taktfrequenz wieder
eingestellt.

11 - Betriebssteuerfunktionen

IGBT-
Leistung
3-Phasen-PWM Volllast
2-Phasen-PWM 2/3 Last
Gemischte PWM Zwischen
Voll- und
2/3 Last
Wärme Drehmo
verluste ment
Hoch Hoch
Niedrig Niedrig
Mittel Mittel
113
Klirrfaktor Motorgeräusch
Niedrig Niedrig
Hoch Hoch
Mittel Mittel
