Auf der Anzeige erscheint dieser Wert, wenn die Ausgangsfrequenz des Umrichters die auf dem
Motortypenschild angegebene Frequenz erreicht (entsprechend 50 Hz oder 60 Hz).
Die Anzeige der Arbeitsgeschwindigkeit ist linear proportional zur Ausgangsfrequenz 0–50 Hz oder
0-60 Hz.
Motorsynchrondrehzahl = 120 x Nennfrequenz/Polanzahl
12-04 Format der benutzerdefinierten Anzeige (Arbeitsgeschwindigkeit)
[0] : Anzeige der Ausgangsfrequenz des Antriebs
Bereich
[1] : Ganzzahlige Anzeige der Arbeitsgeschwindigkeit (xxxxx)
[2] : Anzeige der Arbeitsgeschwindigkeit mit einer Nachkommastelle (xxxx.x)
[3] : Anzeige der Arbeitsgeschwindigkeit mit zwei Nachkommastellen (xxx.xx)
[4] : Anzeige der Arbeitsgeschwindigkeit mit drei Nachkommastellen (xx.xxx)
12-04 ≠ 0: Die Arbeitsgeschwindigkeit wird angezeigt, wenn der Umrichter in Betrieb oder gestoppt ist.
12-05 Zustand der Ein- und Ausgangsklemmen
Nur lesen (Nur lesen des Klemmenzustands)
Bereich
Wird eine der Klemmen I1D–I5D eingeschaltet, schaltet das entsprechende Segment der Digitalan-
zeige ein. Ist der Relaisausgang RY1 eingeschaltet, sind die Segmente der Digitalanzeige

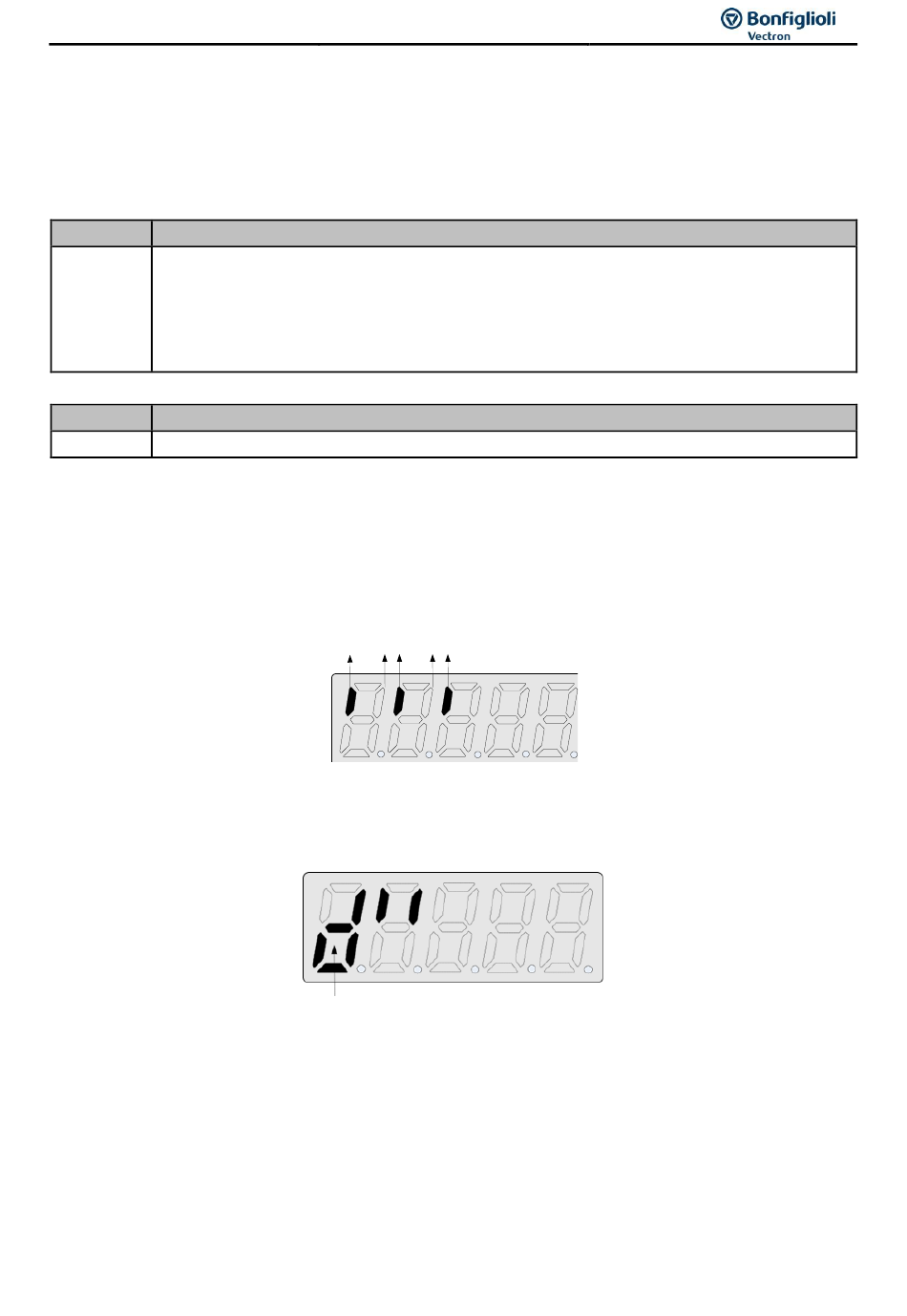

entsprechend der nachfolgenden Abbildung eingeschaltet.
Beispiel 1:
Die folgende Abbildung zeigt die leuchtenden Segmente, wenn die Eingänge I1D, I3D, I5D
eingeschaltet und I2D, I4D und der Relaisausgang RY1 ausgeschaltet sind.
Beispiel 2:
Die folgende Abbildung zeigt die leuchtenden Segmente, wenn die Eingänge I2D, I3D, I4D und der
Relaisausgang RY1 eingeschaltet und I1D und I5D ausgeschaltet sind.
I1D I2D I3D I4D I5D
RY
1
