3.3.6 Erdung

Der Frequenzumrichter muss entsprechend den nationalen Standards und Sicherheitsvorschriften
geerdet werden.
 Wählen Sie den Querschnitt des Erdungskabels gemäß den nationalen Standards und
Sicherheitsvorschriften. Halten Sie das Kabel so kurz wie möglich.
 Erden Sie den Frequenzumrichter nicht gemeinsam mit anderen leistungsintensiven Maschinen
(Schweißanlagen, Motoren mit höheren Leistungsklassen). Erden Sie den Frequenzumrichter
separat.
 Überprüfen Sie, ob alle Erdanschlüsse sicher ausgeführt sind.
 Vermeiden Sie Erdschleifen durch die gemeinsame Erdung mehrerer Frequenzumrichter.
Information
Halten Sie bei der Montage mehrerer Frequenzumrichter zwischen den Geräten einen
Mindestabstand von 5 cm ein, damit eine ausreichende Kühlung gewährleistet ist.

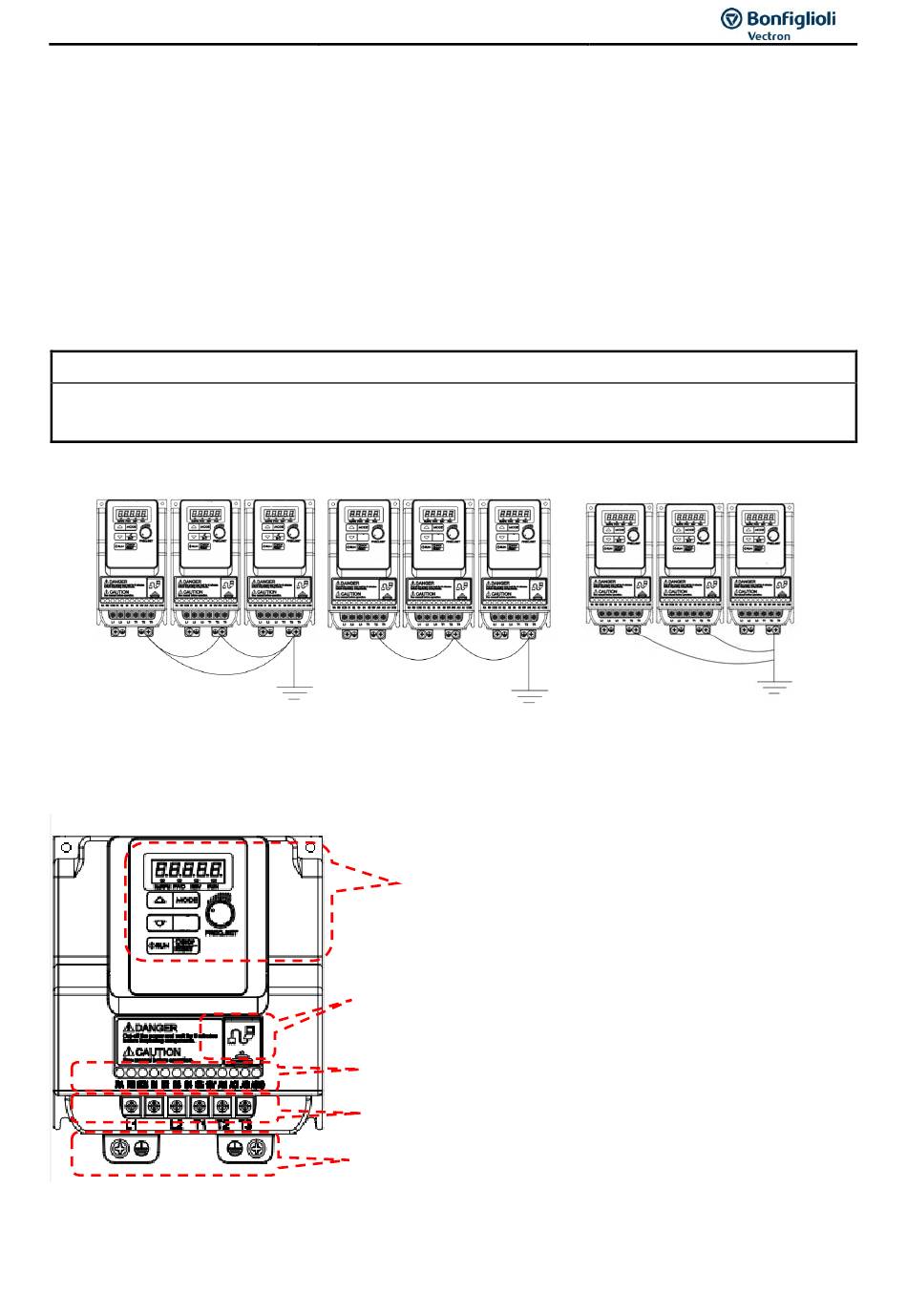

(a) Korrekt
3.3.7 Gerätekomponenten
(b) Korrekt
Bedienfeld
RS485 Kommunikationsanschluss
TM2
TM1
Erdungsklemme
