BONFIGLIOLI Vectron S2U IP20 Bedienungsanleitung Seite 69

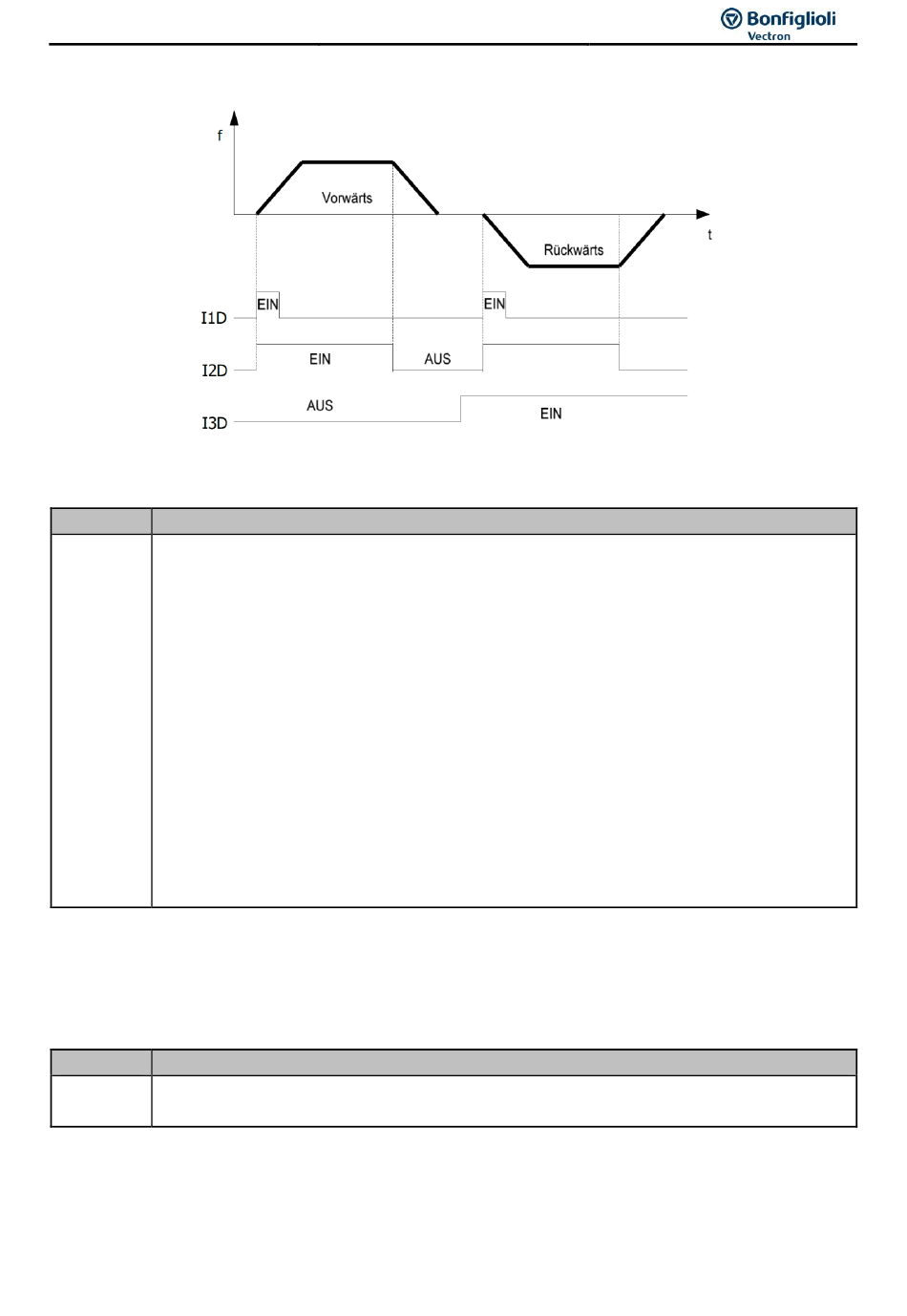

F_21 Programmierbarer Relaisausgang RY1 (Klemmen RB, RA)
[0]: In Betrieb
[1]: Fehler
[2]: Frequenzsollwert erreicht (s. 03-14)
[3]: Innerhalb Frequenzbereich (3-13 ± 3-14) (siehe 03-13/03-14)
[4]: Frequenzschwellwert überschritten (> 03-13) – Sollfrequenz (s. 03-13)
[5]: Frequenzschwellwert unterschritten (< 03-13) – Sollfrequenz (s. 03-13)
[6]: Automatischer Wiederanlauf
Bereich [7]: Kurzzeitiger Netzausfall (s. F_23)
[8]: Schnellstopp mit Bremsung
[9]: Stopp durch Abschalten des Ausgangs
[10]: Motorüberlast-Sicherung (OL1)
[11]: Antriebsüberlast-Sicherung (OL2)
[12]: Reserviert
[13]: Voreingestellter Stromwert erreicht (s. 03-15/03-16)
[14]: Voreingestellte Bremsfrequenz erreicht (s. 03-17/03-18)
Relaisausgang RY1: Funktionsbeschreibung:
F_21 =[0] : RY1 wird mit dem RUN-Signal (in Betrieb) eingeschaltet.
F_21 =[1] : RY1 wird bei Auftreten eines Umrichterfehlers eingeschaltet.
F_21 =[2] : RY1 wird eingeschaltet, sobald die Ausgangsfrequenz die Sollfrequenz erreicht hat.
F_22 Reversierverbot
[0]: Rückwärtslauf möglich
Bereich
[1]: Rückwärtslauf nicht möglich
F_22=[1]: Der Befehl für Rückwärtslauf ist deaktiviert.
69
