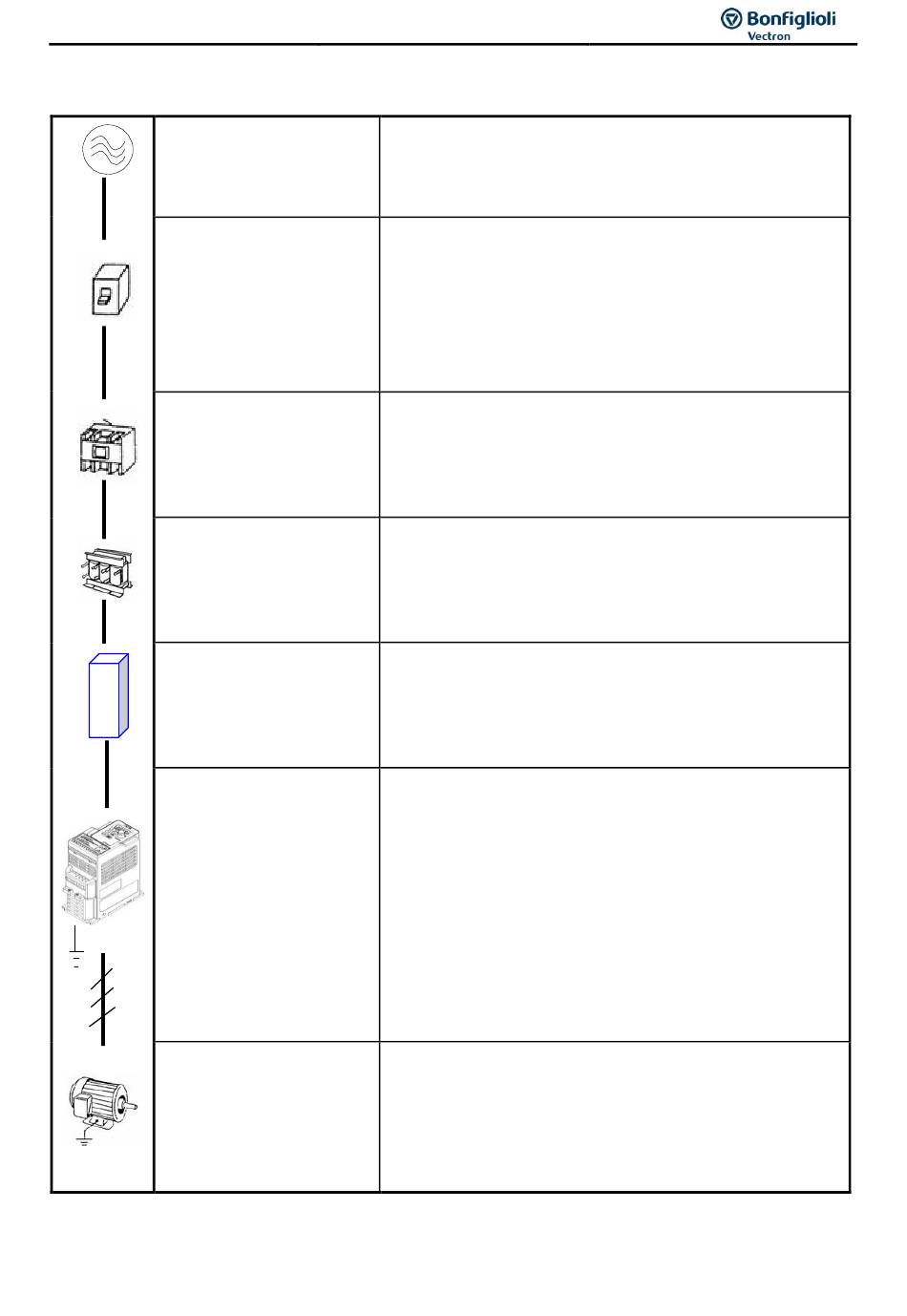

3.3.5 Systemkonfiguration

Spannungsversorgung
Leistungsschalter&
Fehlerstrom-
schutzschalter
Leistungsschütz
Netzdrossel zur
Erhöhung des
Leistungsfaktors
Funkentstör-filter
Frequenzumrichter
Motor
Stellen Sie sicher, dass die Versorgungsspannung passend
ist. Zwischen der Spannungsversorgung und dem
Frequenzumrichter muss ein Leistungsschalter oder eine
Sicherung geschaltet werden.
Wählen Sie den Leistungsschalter entsprechend der
Nennspannung und dem Nennstrom des Frequenzumrichters.
Führen Sie keine Startund Stoppvorgänge über den
Leistungsschalter aus. Fehlerstromschutzschalter (RCD)
Bitte benutzen Sie einen für die Verwendung mit
Frequenzumrichtern geeigneten Fehlerstromschutzschalter
und beachten Sie die gültigen Richtlinien und Standards.
In der Regel wird kein Leistungsschütz benötigt.
Ein Leistungsschütz kann zum Beispiel zur externen
Steuerung oder zum automatischen Wiederanlauf nach einem
Netzausfall eingesetzt werden. Führen Sie keine Startund
Stoppvorgänge über das Leistungsschütz aus.
Wird ein 200V/400V-Frequenzumrichter der Leistungsklasse
unter 15 kW an einem Transformator mit einer Nennleistung
von 600 kVA oder mehr betrieben, kann zur
Störunterdrückung und zur Erhöhung des Leistungsfaktors
eine Netzdrossel angeschlossen werden.
Der Frequenzumrichter I2DU verfügt über ein internes Filter
der Klasse A für die erste Umgebung (Kategorie
C2). In Abhängigkeit Ihrer Anwendung kann zur Erfüllung der
Anforderungen der EMV-Richtlinien ein externes Filter
erforderlich werden.
Ein einphasiger Anschluss erfolgt über die Klemmen
L1(L) & L3(N). Achtung! Ein Anschluss der
Spannungsversorgung an die Klemmen T1, T2 und T3
führt zu einer Zerstörung des Frequenzumrichters.
Die Ausgangsklemmen U, V und W müssen mit den Klemmen
U, V und W des Motors verbunden werden. Um die
Motordrehrichtung umzukehren, vertauschen Sie zwei der
Kabel an den Anschlüssen U, V oder W. Frequenzumrichter
und Motor müssen korrekt geerdet werden.
Der Erdungswiderstand für 200 V muss kleiner als 100 Ohm
sein.
Drehstrom-Asynchronmotor. Der Spannungsabfall über dem
Motorkabel kann berechnet werden:
Der Spannungsabfall sollte kleiner als 10 % sein.
Spannungsabfall zwischen den Phasen [V] =
3 × Leitungswiderstand [Q/km] × Leitungslänge [m] ×
Strom [A] × 10-3.
