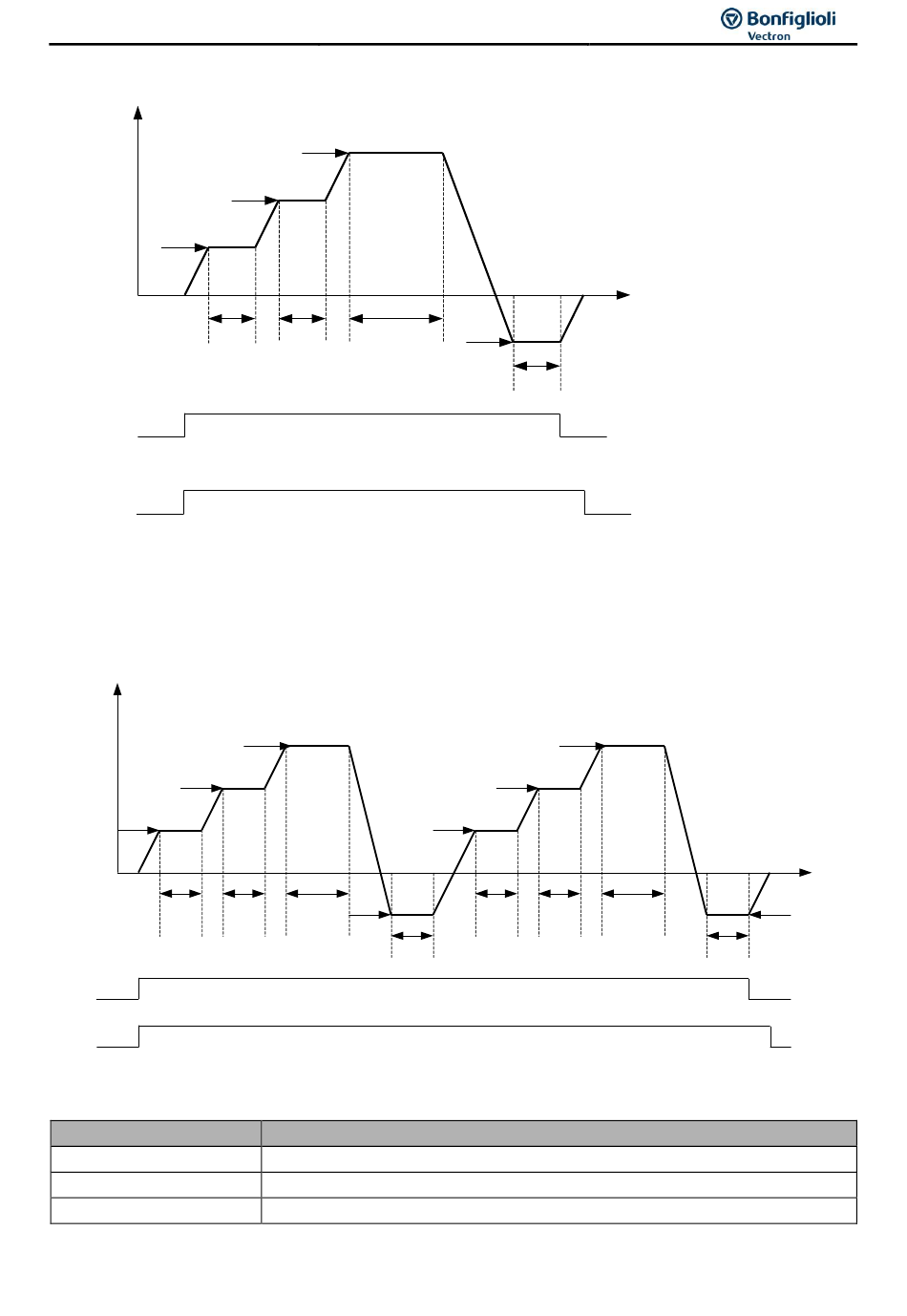

Beispiel 2: Betrieb mit periodischem Zyklus

Modus: 06- 00= [2] oder [5]
Der Umrichter wiederholt periodisch den gleichen Zyklus.
Alle anderen Parameter werden so, wie im vorhergehenden Beispiel 1 eingestellt.
f
06-01
05-01
06-16
Startbefehl
I1D bis I5D
Automatikbe-
trieb
Beispiel 3: Automatikbetrieb mit Einzelzyklus 06-00= [3 oder 6]
Die Drehzahl des letzten Schritts wird für den nächsten Durchlauf gehalten.
Automatikbetrieb
Frequenz
Ablaufabschnittsdauer
Drehrichtung
06-02
06-01
06-17
06-18
Betrieb
EIN
06-02
06-03
06-17 06-18
06-19
06- 00 = [3] oder [6]
05- 01 = [15] Hz, 06- 01= [30] Hz, 06- 02= [50] Hz, 06- 07= [20] Hz
06-16 = [20] s, 06-17= [25] s, 06-18= [30] s, 06-23= [40] s,
06-32 = [1] vorwärts, 06-33= [1] , 06-34 = [1] , 06-39= [1] ,
06-03
06-19
06-02
06-01
05-01
06-16
06-17
EIN
BETRIEB
