F_9 Tippfrequenz
Bereich
[1,00 ~ 25,00]Hz
Der Tippbetrieb erfolgt über die programmierbaren Klemmen I1D bis I5D. Die entsprechenden
Parameter F_19 für I1D und F_20 für I2D (03-00~03-04 für alle Digitaleingänge) sind auf
Tippbetrieb vorwärts oder [7] Tippbetrieb rückwärts einzustellen (siehe Parametergruppe 03).
F_10 Hauptvorgabe für Startbefehl
[0]: Bedienfeld
Bereich [1]: Externe Start-/Stoppsteuerung
[2]: Kommunikation
Mit dem Parameter F_10 (alternativ Parameter 00-03) wird die Quelle zur Vorgabe des Startbefehls
ausgewählt.
Hauptvorgabe der Sollfrequenzeinstellung
F_11
[0]: ▲/▼-Tasten auf dem Bedienfeld
[1]: Potentiometer auf dem Bedienfeld
[2]: Externer Analogsignaleingang AVI
Bereich
[3]: Externer Analogsignaleingang ACI
[4]: Externes Digitales Motorpotentiometer
[5]: Frequenzeinstellung über Kommunikation
[6]: PID Regler-Frequenz
Taktfrequenz
F_12
Bereich [1 ~ 16]KHz

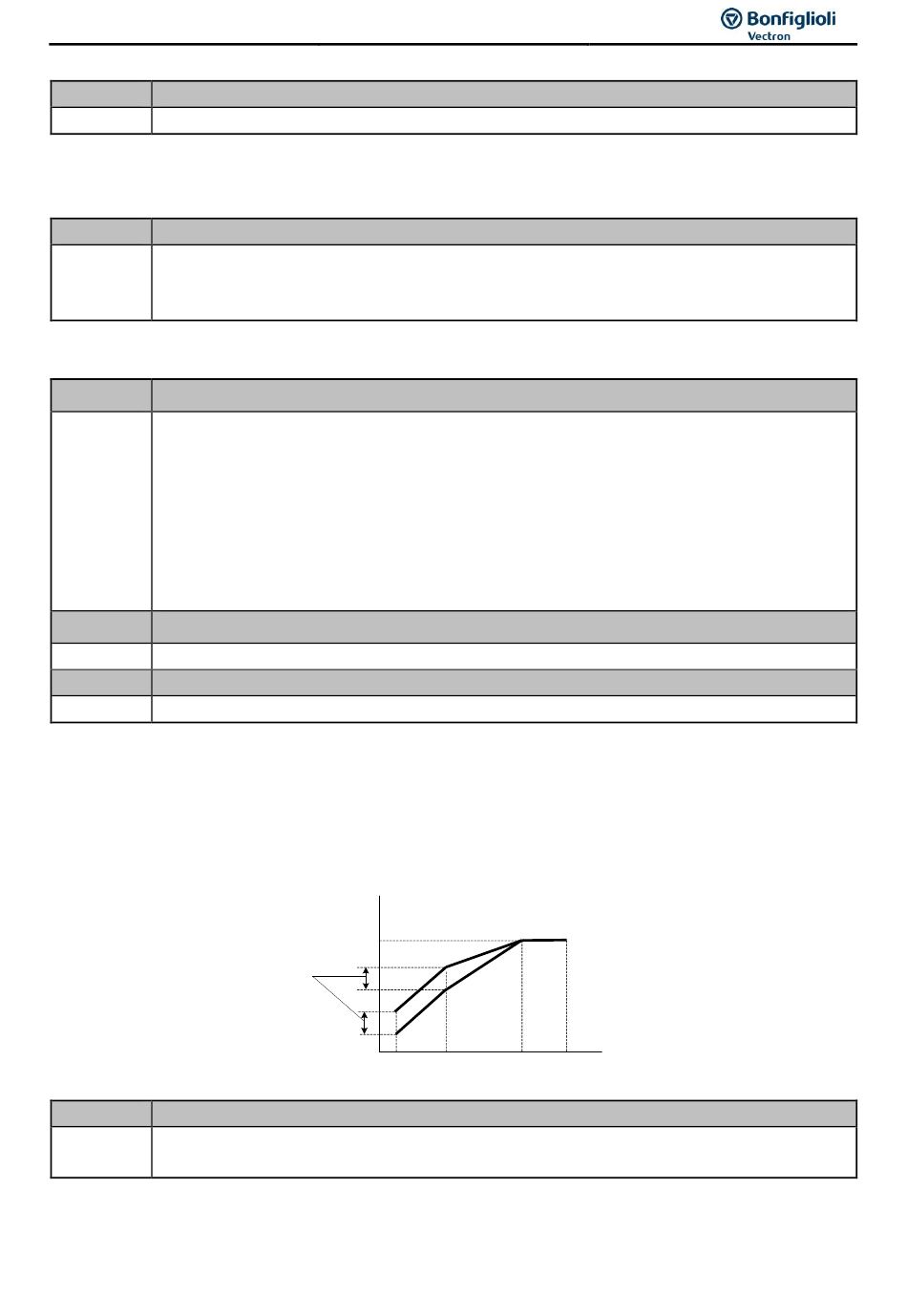

F_13 U/f-Kennlinienänderung (Drehmomentanhebung)
Bereich [, ~ 10,0]%
 Die Punkte B und C der U/f-Kennlinie können zur Anhebung des Ausgangsdrehmoments mit
Parameter F_13 angepasst werden.
 Berechnung der Spannungen an den Punkten B und C: {(Spannung Punkt B) = Xb × (maximale
Ausgangsspannung)}; {(Spannung Punkt C) = Xc × (maximale Ausgangsspannung)} (Xb, Xc
siehe Parameter F_5 oder Parameter 01-00). Mit der Einstellung F_13 = 0 ist die
Drehmomentanhebung deaktiviert.
F_14 Bremsmethode
[0]: Abbremsen bis zum Stillstand
Bereich
[1]: Austrudeln bis zum Stillstand
F_14 = [0]: Nach Auslösen des Stopp-Befehls bremst der Motor mit der in Parameter F_2
eingestellten Bremszeit 1 ab.
(V)%
100
01-10
B
C
1 2.5/3.0
65
50/60 Hz
[6]
