DuoDrive Getriebemotoren – Handbuch mit Montageanleitung
Demontageablauf
WARNUNG
Verletzungsgefahr durch plötzliches mechanisches Entspannen
Die Elemente der Schrumpfscheibe stehen unter hoher mechanischer Spannung. Ein plötzliches
Entspannen der Außenringe erzeugt hohe Trennkräfte und kann zu unkontrolliertem Absprengen von
Einzelteilen der Schrumpfscheibe führen.
•
Entfernen Sie keine Spannschraube, bevor Sie nicht sichergestellt haben, dass die äußeren
Außenringe der Schrumpfscheibe sich vom Innenring gelöst haben.
1. Lösen Sie die Spannschrauben [2] der Schrumpfscheibe der Reihe nach mit ca. einer halben
Umdrehung (180°), bis der Innenring der Schrumpfscheibe beweglich wird oder bis die
Getriebewelle in ihre ursprünglichen Stellung zurückkehrt.
2. Ziehen Sie die Schrumpfscheibe [1] mit der Drehmomentbuchse [3] von der Welle.
3. Lösen Sie die Außenringe der Schrumpfscheibe von dem konischen Innenring. Dabei kann es
erforderlich sein, mit einem Schonhammer leicht auf die Schrauben zu schlagen oder die
Außenringe leicht auseinander zu hebeln.
4. Ziehen Sie das Getriebe von der Maschinenwelle ab.
Reinigen Sie vor dem Wiedereinbau sämtliche Einzelteile. Prüfen Sie die Buchsen und die
Schrumpfscheibe auf Beschädigungen oder Korrosion. Tauschen Sie die Buchsen und die
Schrumpfscheibe aus, wenn deren Zustand nicht einwandfrei ist. Streichen Sie den Schrägsitz der
Außenringe sowie die Außenseite des Klemmrings mit MOLYKOTE® G-Rapid Plus oder einem
vergleichbaren Schmierstoff ein. Geben Sie etwas Mehrzweckfett auf die Schraubengewinde und die
Kontaktflächen der Schraubenköpfe.
3.10 Montage der Abdeckhaube (Option: H, H66)
Verwenden Sie alle Befestigungsschrauben. Sichern Sie die Befestigungsschrauben durch Benetzung
mit Sicherungsklebstoff, z. B. Loctite 242, Loxeal 54-03. Ziehen Sie die Befestigungsschrauben mit
dem korrekten Anziehdrehmoment fest (siehe Kapitel 7.3 "Schrauben-Anziehdrehmomente").
Bei Abdeckhauben der Option H66 die neuwertige Verschlusskappe mit leichten Hammerschlägen
einpressen.

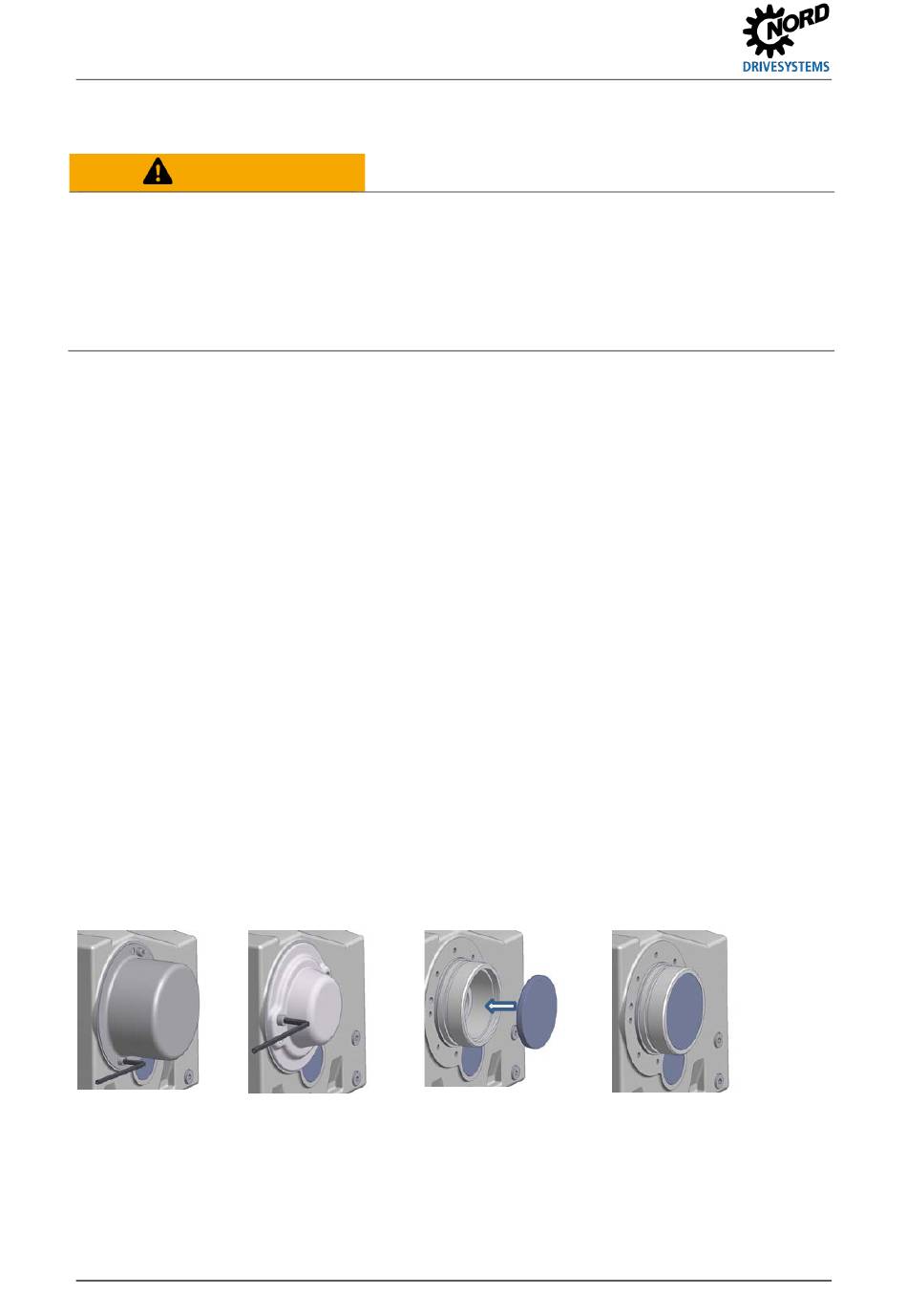

Abbildung 14: Montage der Abdeckhaube Option SH, Option H und Option H66
34
B 5010 de-1221
