DuoDrive Getriebemotoren – Handbuch mit Montageanleitung
Die Querkraft sollte so dicht wie möglich am Getriebe eingeleitet werden. Bei Antriebswellen mit
freiem Wellenende – Option W – gilt die maximal zulässige Querkraft F bei einer Querkrafteinleitung
R1
auf die Mitte des freien Wellenzapfens. Bei Abtriebswellen darf die Krafteinleitung der Querkraft F
R2
das Maß x nicht überschreiten. Falls die Querkraft F , aber kein Maß x auf dem Typenschild
R2 R2 R2
angegeben ist, wird die Krafteinleitung mittig auf dem Wellenzapfen angenommen.

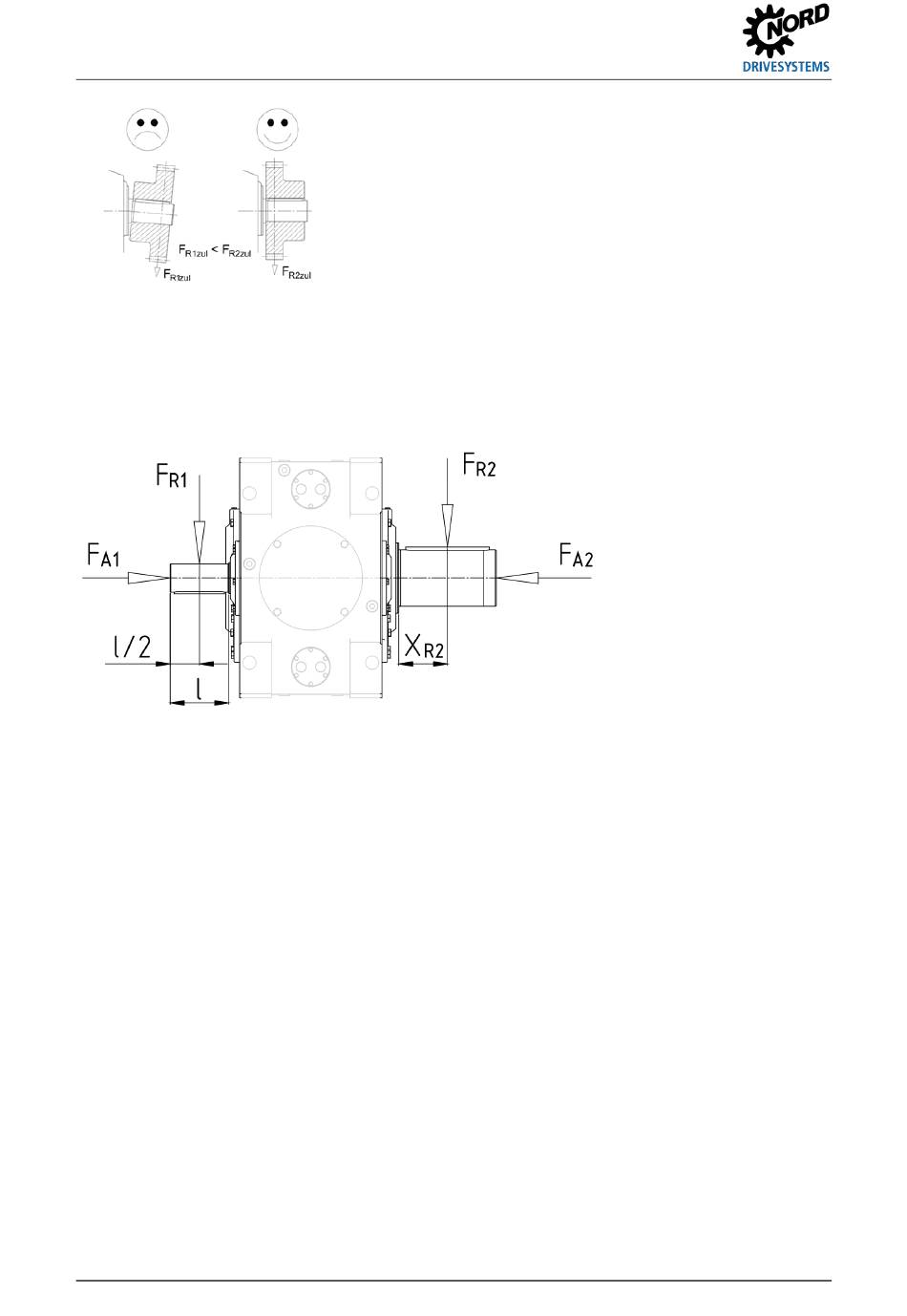

Abbildung 5: Zulässige Krafteinleitungen an An- und Abtriebswellen
26 B 5010 de-1221
