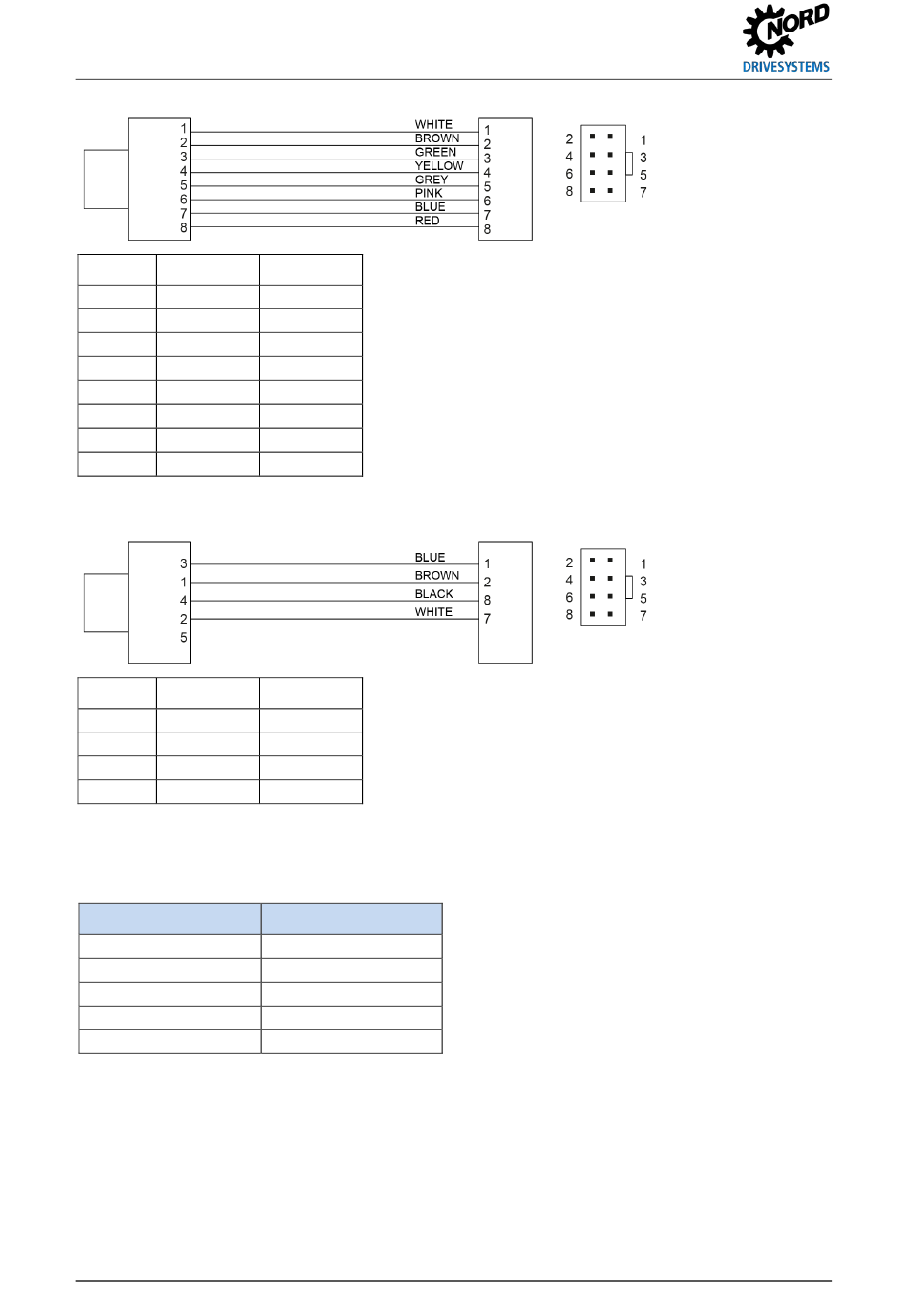

Magnetgeber Anschließen (Option: Mg); Abbildung 20: Drehgeberanschluss 2; Abbildung 21: Drehgeberanschluss 3; Tabelle 9: Sensorkonfiguration Für Magnetgeber - NORD Drivesystems DuoDrive Montageanleitung

DuoDrive Getriebemotoren – Handbuch mit Montageanleitung
Stift Litzenfarbe
1 weiß
2 braun
3 grün
4 gelb
5 grau
6 rosa
7 blau
8 rot

Abbildung 20: Drehgeberanschluss 2

Stift Litzenfarbe
1 braun
2 weiß
3 blau
4 schwarz

Abbildung 21: Drehgeberanschluss 3

3.12.6 Magnetgeber anschließen (Option: MG)
Farbe
schwarz
rot
braun
orange
grün
Tabelle 9: Sensorkonfiguration für Magnetgeber
40
Signal
0V
+V
A+
A\
B+
B\
N+
N\
Signal
+V
RS485A
0V
RS485B
Anschluss
GND
Ub
Kanal A
Kanal B
Kanal Z
B 5010 de-1221
