3.6 Montage einer Nabe auf Vollwelle (Option: V, L)
ACHTUNG
Getriebeschäden durch Axialkräfte
Bei unsachgemäßer Montage können die Lager, Zahnräder, Wellen und Gehäuse beschädigt
werden.
•
Verwenden Sie eine geeignete Aufziehvorrichtung.
•
Schlagen Sie die Nabe nicht mit einem Hammer auf.

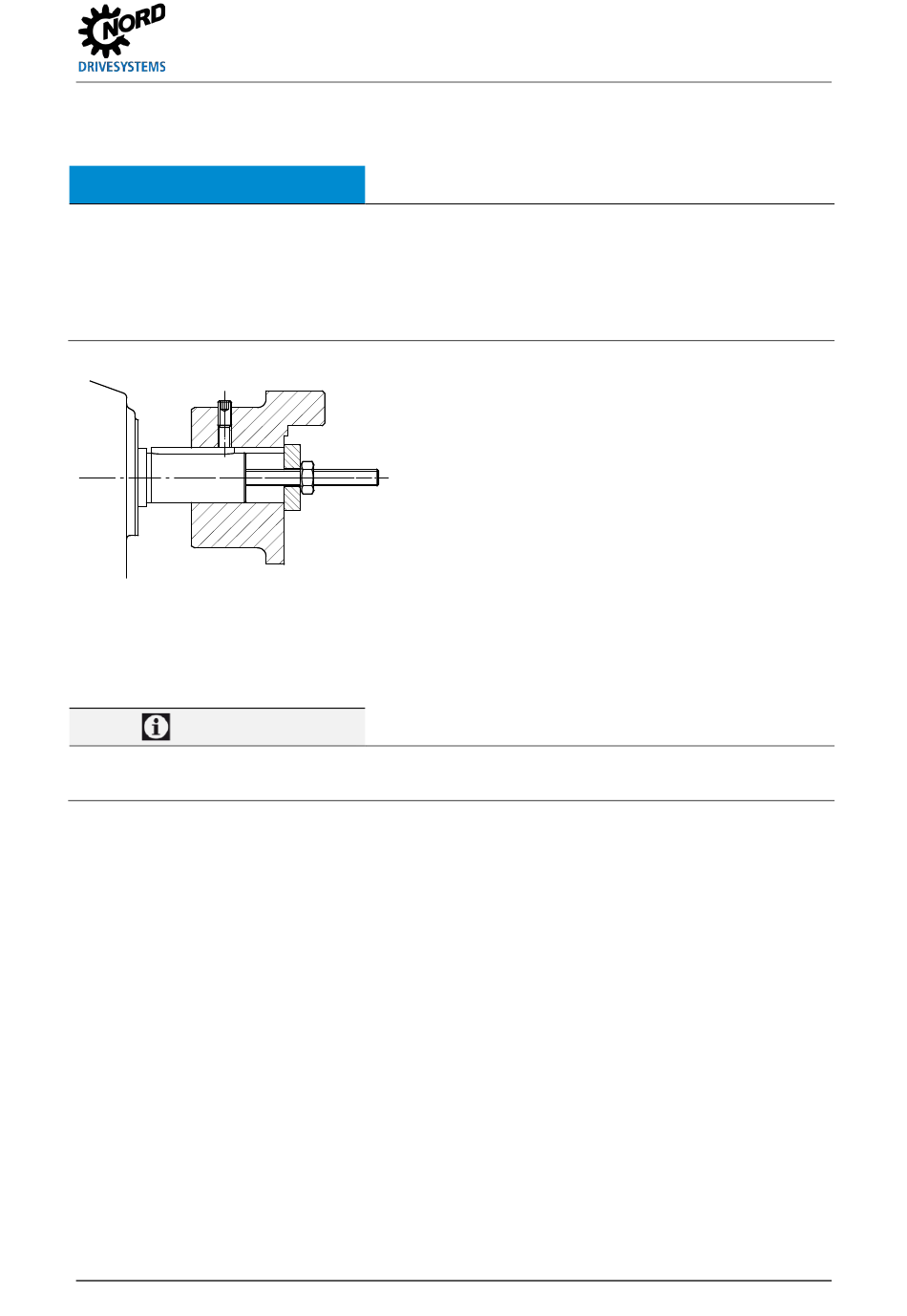

Abbildung 4: Beispiel einer einfachen Aufziehvorrichtung
Achten Sie bei der Montage auf eine exakte Ausrichtung der Wellenachsen zueinander. Halten Sie die
zulässigen Toleranzangaben des Herstellers ein.
Information
Benutzen Sie zum Aufziehen das stirnseitige Gewinde der Wellen. Sie erleichtern die Montage, wenn
Sie die Nabe vorher mit Schmierstoff einstreichen oder die Nabe kurz auf ca. 100 °C erwärmen.
Positionieren Sie die Kupplung entsprechend der Montageanweisung für die Kupplung auf der
auftragsspezifischen Zeichnung. Falls auf der Zeichnung zur Position keine Angaben gemacht
werden, richten Sie die Kupplung bündig zum Wellenende der Motorwelle aus.
An- und Abtriebselemente dürfen nur die maximal zulässigen radialen Querkräfte F R1 und F R2
und Axialkräfte F A1 und F A2 in das Getriebe einleiten (siehe Typenschild). Beachten Sie
insbesondere bei Riemen und Ketten die korrekte Spannung.
Zusatzlasten durch unwuchtige Naben sind nicht zulässig.
B 5010 de-1221
3 Transport, Lagerung, Montage
25
