DuoDrive Getriebemotoren – Handbuch mit Montageanleitung

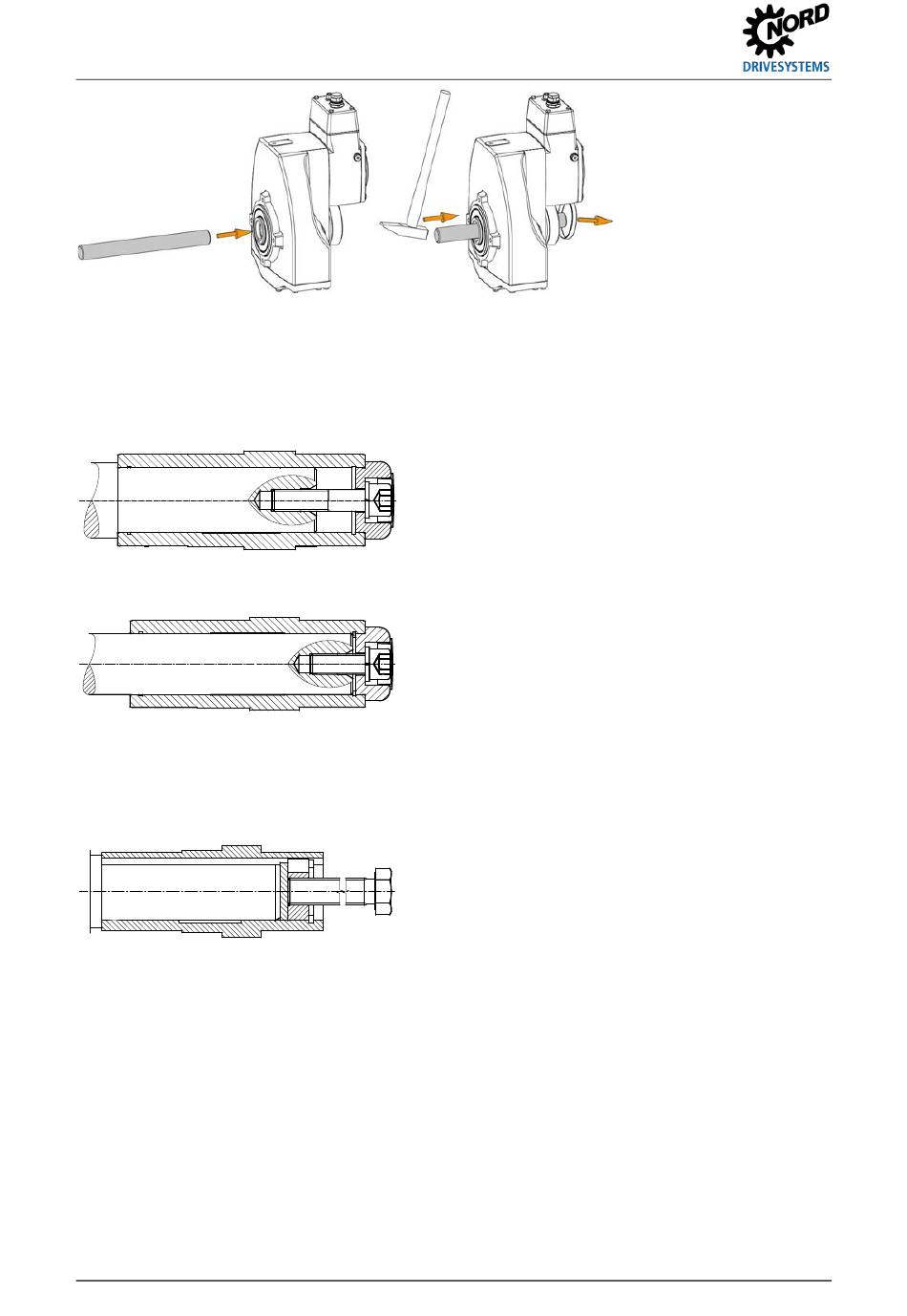

Abbildung 7: Demontage der werkseitig montierten Verschlusskappe

Mit dem Befestigungselement (Option B) lässt sich das Getriebe auf Vollwellen mit und ohne
Anlageschulter befestigen. Ziehen Sie die Schraube des Befestigungselementes mit korrektem
Drehmoment an (siehe Kapitel 7.3 "Schrauben-Anziehdrehmomente").

Abbildung 8: Getriebe auf Welle mit Anlageschulter mit Befestigungselement befestigt

Abbildung 9: Getriebe auf Welle ohne Anlageschulter mit Befestigungselement befestigt

Die Demontage eines Getriebes auf einer Welle mit Anlageschulter lässt sich z. B. mit der folgenden
Demontagevorrichtung durchführen.

Abbildung 10: Demontage mit Demontagevorrichtung
