DuoDrive Getriebemotoren – Handbuch mit Montageanleitung
3.12 Elektrischer Anschluss
WARNUNG
Elektrischer Schlag
Das Berühren von spannungsführenden Teilen führt zu einem elektrischen Schlag. Tod oder schwere
Verletzungen können die Folge sein.
•
Die Installation des Antriebs darf ausschließlich durch qualifiziertes Personal (Elektrofachkräfte)
durchgeführt werden.
•
Der Antrieb muss spannungsfrei sein.
•
Die elektrische Installation muss nach den einschlägigen Vorschriften durchgeführt werden, z. B.
in Bezug auf Leitungsquerschnitte, Absicherungen und Schutzleiteranbindung.
Der Antrieb ist ausschließlich für den Betrieb am Frequenzumrichter bestimmt. Beachten Sie die
Betriebsanleitung des Frequenzumrichters.
3.12.1 Motorausführung mit Motorsteckverbindung
Standardmäßig ist der Antrieb mit einer Motorsteckverbindung ausgestattet.

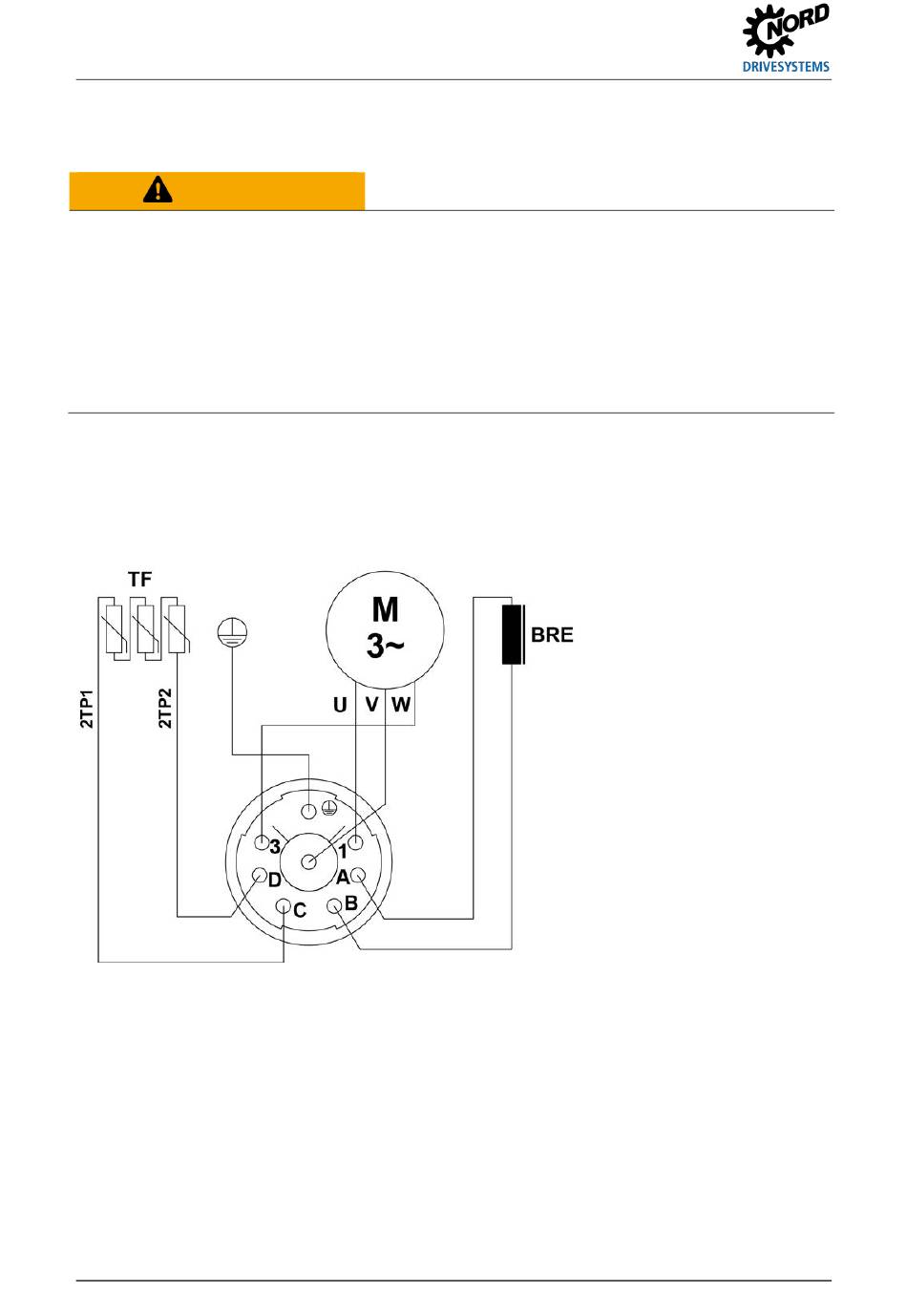

Abbildung 15: Steckerbelegung für Hummel M23 (MSR)
36
Erläuterung
1
U
3
W
4
V
A
Bremse (Option: BRE)
B
Bremse (Option: BRE)
C
Temperaturfühler
(Option: TF)
D
Temperaturfühler
(Option: TF)
Erdung gn/gb
B 5010 de-1221
