DuoDrive Getriebemotoren – Handbuch mit Montageanleitung
3.12.2 Motorausführung ohne Motorsteckverbindung
Führen Sie die Anschlussleitungen mit Kabelverschraubungen in den Klemmenkasten ein.
Nehmen Sie den Anschluss und die Anordnung der Klemmbrettbrücken nach dem im Klemmenkasten
befindlichen Schaltbild vor.

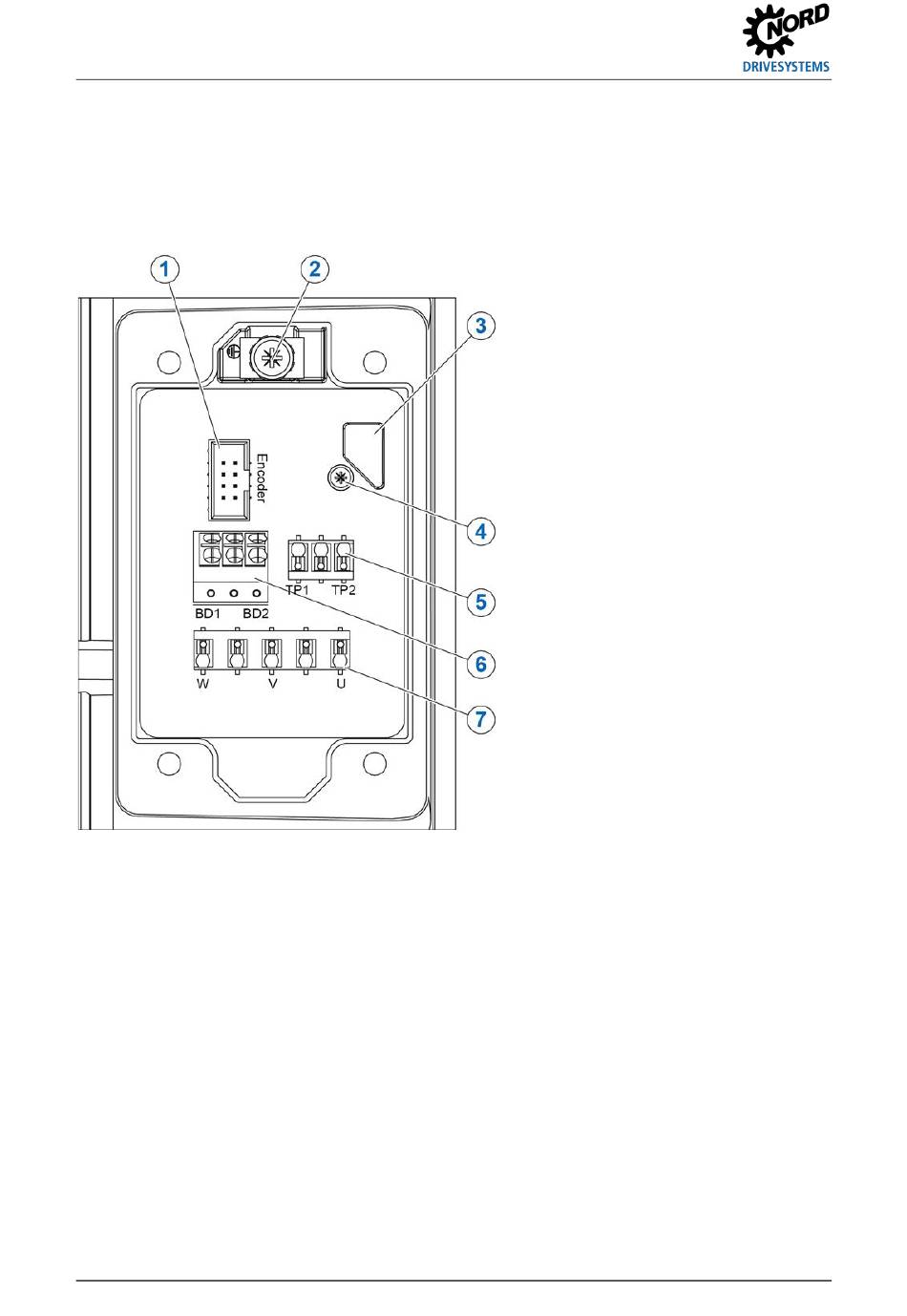

Abbildung 18: Anschlüsse am Antrieb
38
Erläuterung
1
Inkrementalgeber (Option: IG)
2
Schutzleiteranschluss (Erdungsschraube)
3
Kabeldurchführung für Litzen
(Option: BRE)
4
Platinenbefestigung
5
Temperaturfühler (Option: TF)
6
Bremse (Option: BRE)
7
Wicklung
B 5010 de-1221
