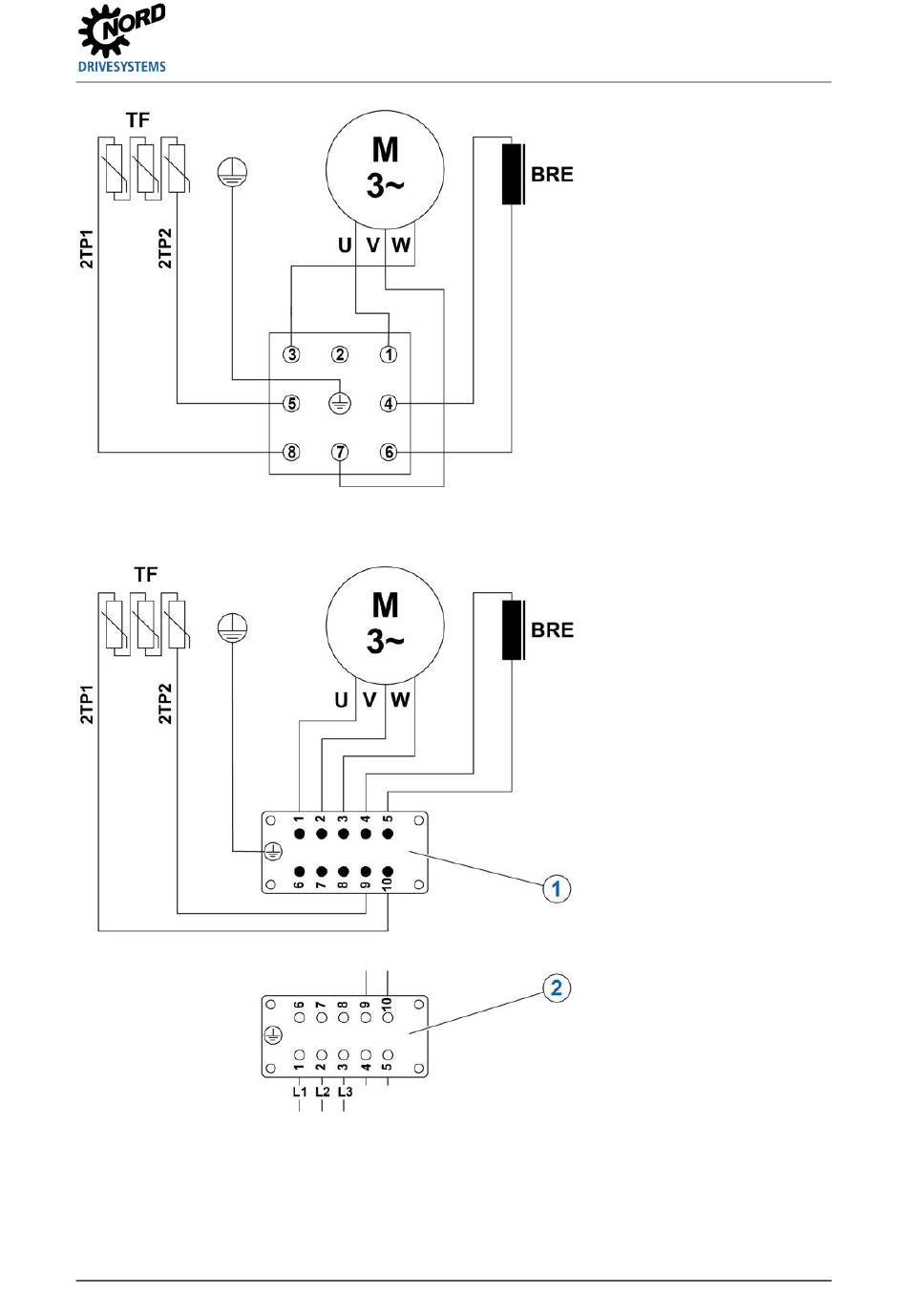

Abbildung 16: Steckerbelegung für Harting HAN Q8 (MS21)
Abbildung 17: Steckerbelegung für Harting HAN 10 (MS31/MS32)
B 5010 de-1221
3 Transport, Lagerung, Montage
Erläuterung
1 L1 (U)
2 -
3 L3 (W)
4 Bremse (Option: BRE)
5 Temperaturfühler
(Option: TF)
6 Bremse (Option: BRE)
7 L2 (V)
8 Temperaturfühler
(Option: TF)
Erdung
Erläuterung
1 Stecker
2 Buchse
