3.3.6

Einbau Messaufnehmer Promag W

Hinweis!
Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente →  40.
• Bei Verwendung von Erdungsscheiben ist die dort beiliegende Einbauanleitung zu
beachten.

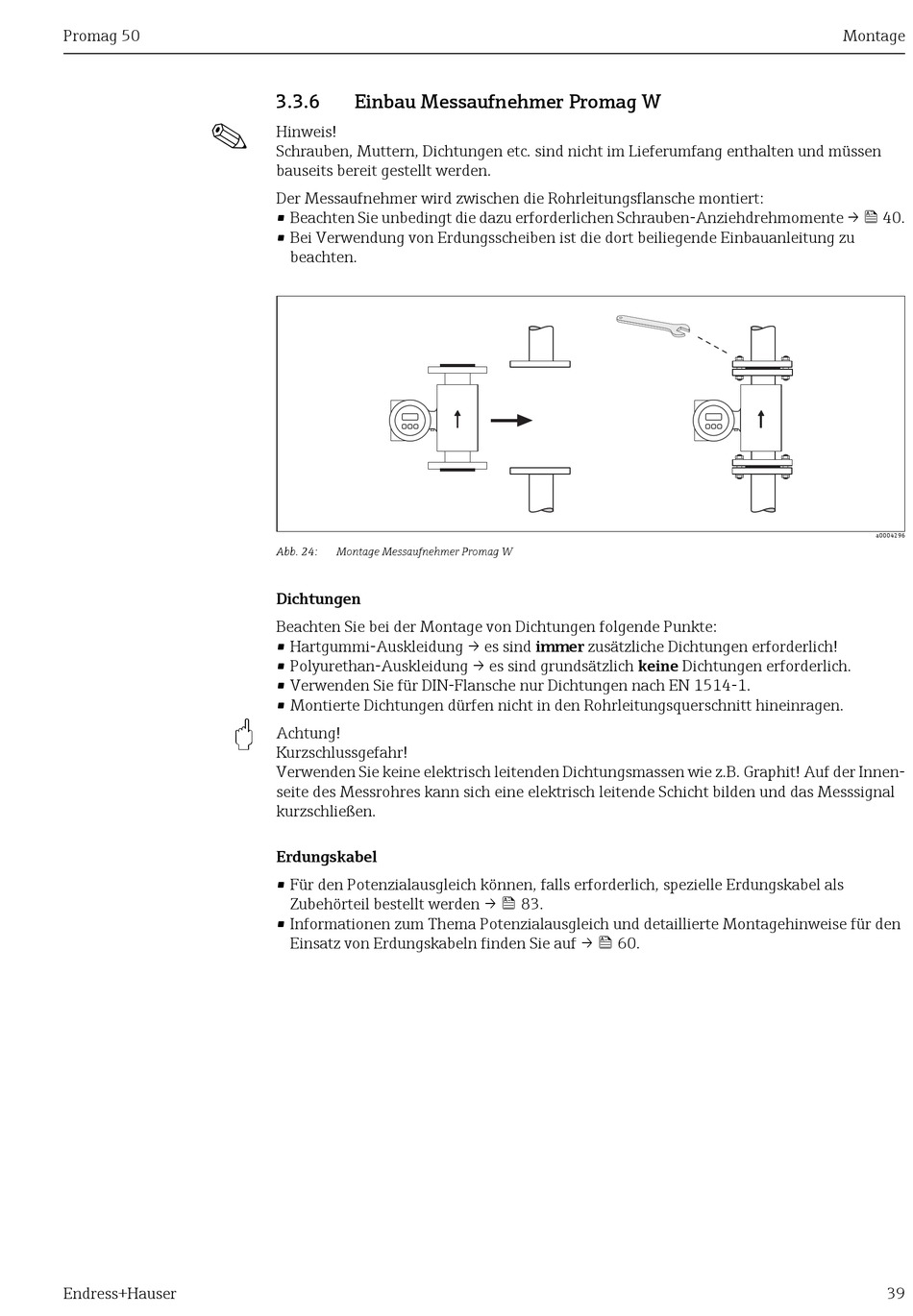

Abb. 24: Montage Messaufnehmer Promag W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innen-
seite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal
kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als
Zubehörteil bestellt werden →  83.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den
Einsatz von Erdungskabeln finden Sie auf →  60.
Montage
a0004296
