3.3.4

Einbau Messaufnehmer Promag L

Achtung!
• Die auf beide Messaufnehmerflansche (DN 25...300 / 1...12") montierten Scheiben dienen
zur Fixierung der Losflansche während des Transports. Zusätzlich schützen sie das über
die Flansche gebördelte PTFE gegen eine Rückverformung und dürfen deshalb erst
unmittelbar vor der Montage des Messaufnehmers entfernt werden.
• Im Lager müssen die Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
Hinweis!
Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente →  30.
• Bei Verwendung von Erdungsscheiben ist die dort beiliegende Einbauanleitung zu beach-
ten.
• Für die Einhaltung der Spezifikation des Gerätes ist ein zentrierter Einbau in die Messstre-
cke erforderlich.

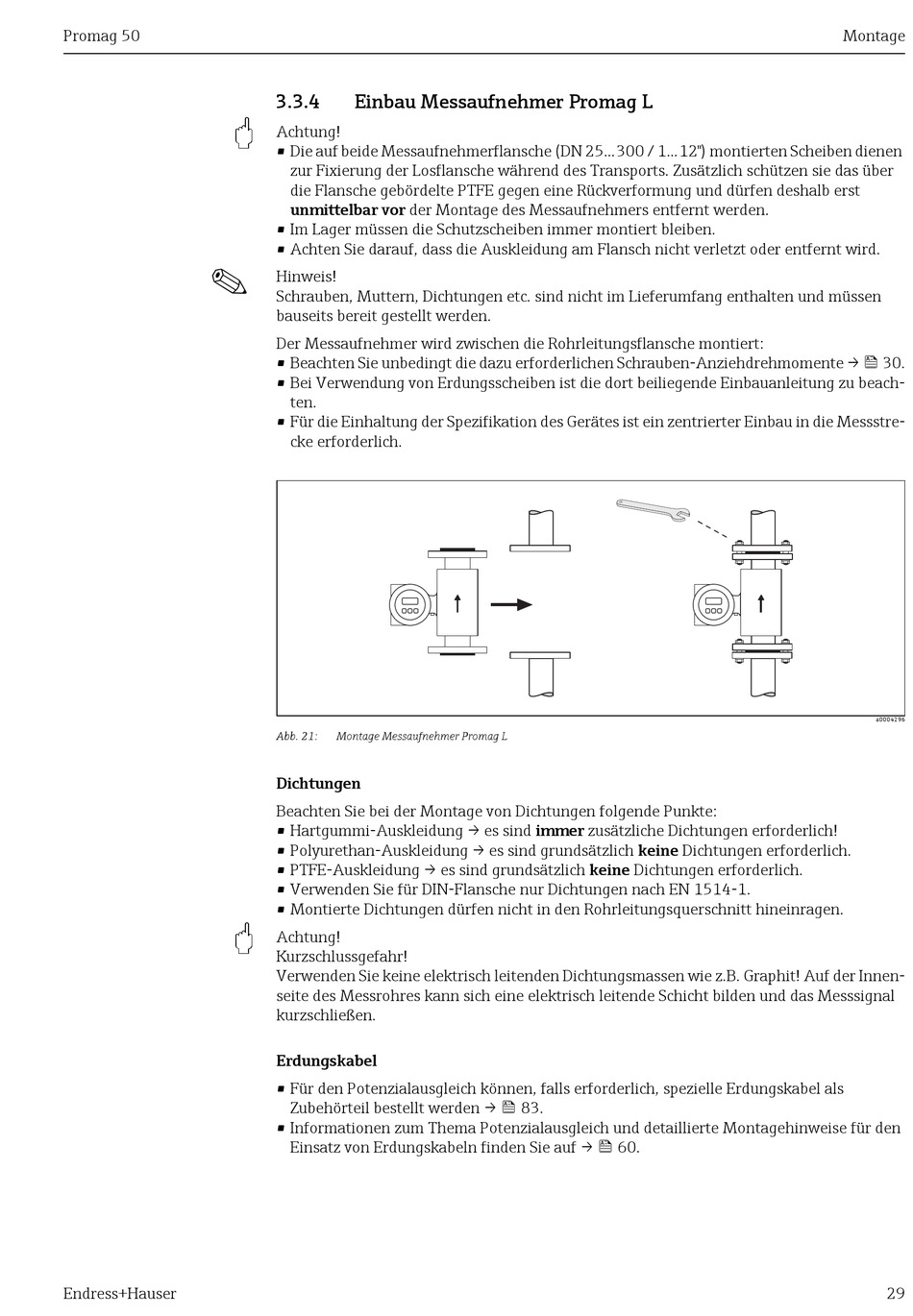

Abb. 21: Montage Messaufnehmer Promag L
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• PTFE-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innen-
seite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal
kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als
Zubehörteil bestellt werden →  83.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den
Einsatz von Erdungskabeln finden Sie auf →  60.
Montage
a0004296
