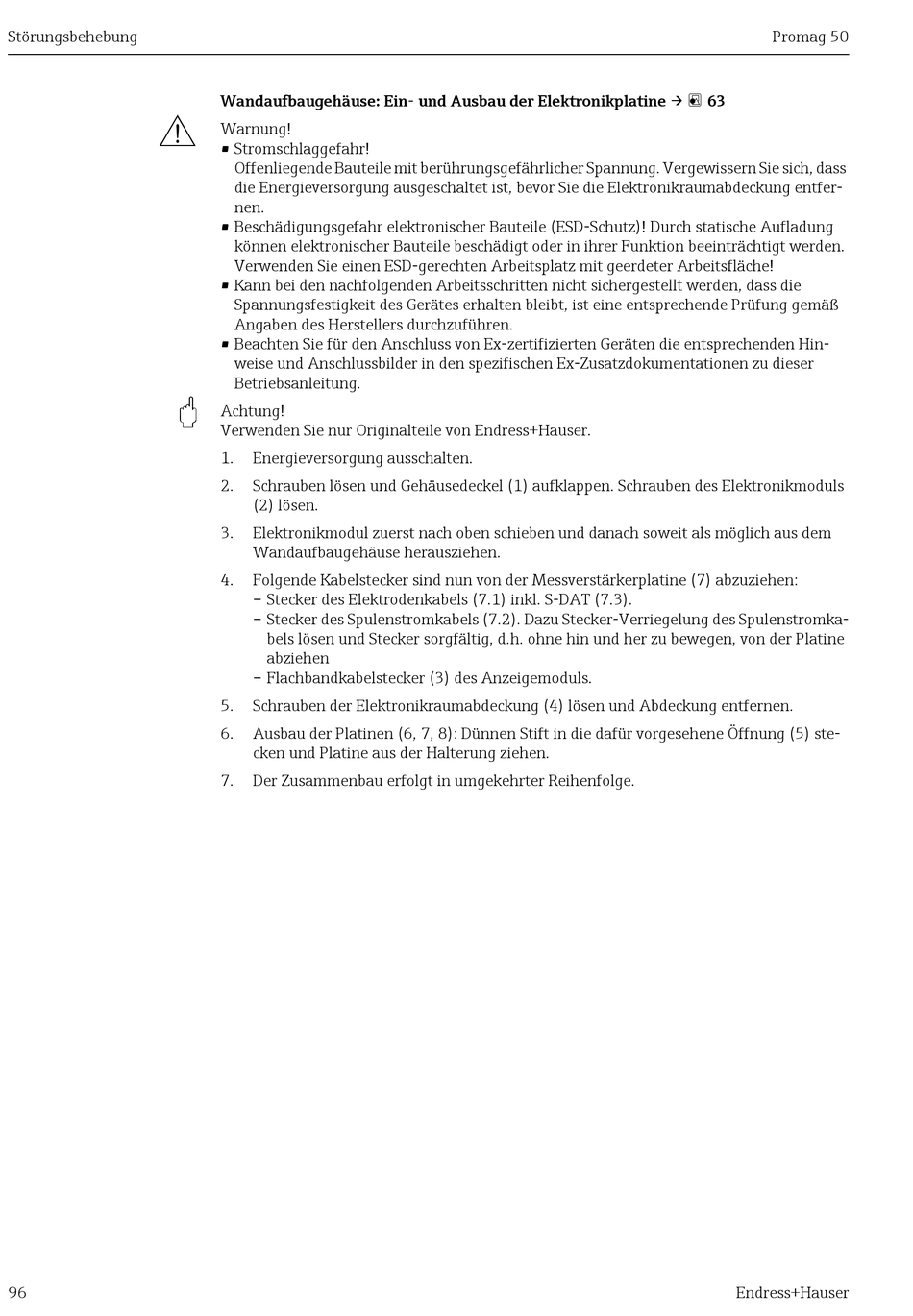

Endress+Hauser Proline Promag 50 HART Betriebsanleitung Seite 96

Störungsbehebung
#
"
96
Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine →  63
Warnung!
• Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass
die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung
können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß
Angaben des Herstellers durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin-
weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1. Energieversorgung ausschalten.
2. Schrauben lösen und Gehäusedeckel (1) aufklappen. Schrauben des Elektronikmoduls
(2) lösen.
3. Elektronikmodul zuerst nach oben schieben und danach soweit als möglich aus dem
Wandaufbaugehäuse herausziehen.
4. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Elektrodenkabels (7.1) inkl. S-DAT (7.3).
– Stecker des Spulenstromkabels (7.2). Dazu Stecker-Verriegelung des Spulenstromka-
bels lösen und Stecker sorgfältig, d.h. ohne hin und her zu bewegen, von der Platine
abziehen
– Flachbandkabelstecker (3) des Anzeigemoduls.
5. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
6. Ausbau der Platinen (6, 7, 8): Dünnen Stift in die dafür vorgesehene Öffnung (5) ste-
cken und Platine aus der Halterung ziehen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
