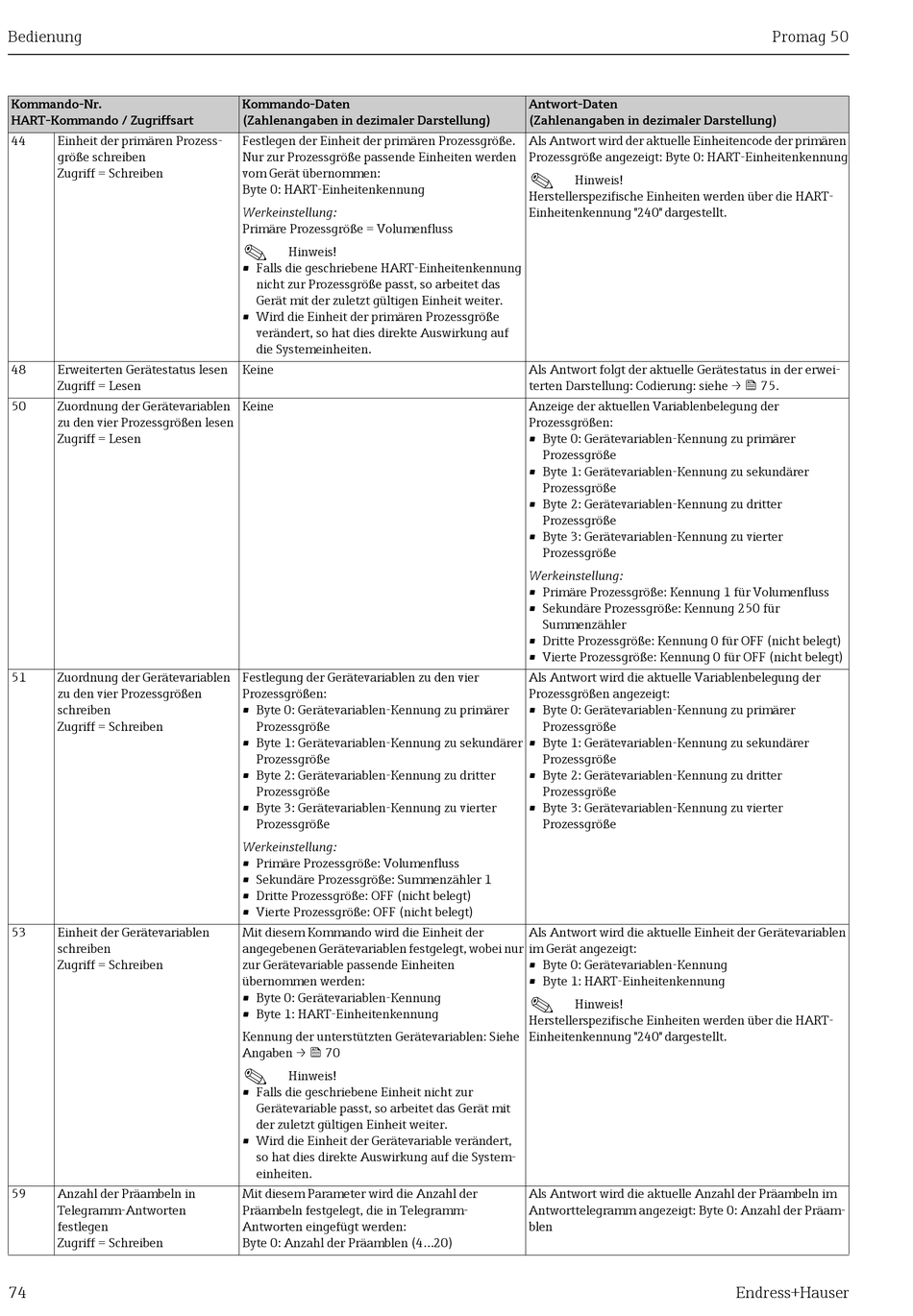

Endress+Hauser Proline Promag 50 HART Betriebsanleitung Seite 74

Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
44 Einheit der primären Prozess-
größe schreiben
Zugriff = Schreiben
48 Erweiterten Gerätestatus lesen
Zugriff = Lesen
50 Zuordnung der Gerätevariablen
zu den vier Prozessgrößen lesen
Zugriff = Lesen
51 Zuordnung der Gerätevariablen
zu den vier Prozessgrößen
schreiben
Zugriff = Schreiben
53 Einheit der Gerätevariablen
schreiben
Zugriff = Schreiben
59 Anzahl der Präambeln in
Telegramm-Antworten
festlegen
Zugriff = Schreiben
74
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Festlegen der Einheit der primären Prozessgröße.
Nur zur Prozessgröße passende Einheiten werden
vom Gerät übernommen:
Byte 0: HART-Einheitenkennung
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss
!
Hinweis!
• Falls die geschriebene HART-Einheitenkennung
nicht zur Prozessgröße passt, so arbeitet das
Gerät mit der zuletzt gültigen Einheit weiter.
• Wird die Einheit der primären Prozessgröße
verändert, so hat dies direkte Auswirkung auf
die Systemeinheiten.
Keine
Keine
Festlegung der Gerätevariablen zu den vier
Prozessgrößen:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Volumenfluss
• Sekundäre Prozessgröße: Summenzähler 1
• Dritte Prozessgröße: OFF (nicht belegt)
• Vierte Prozessgröße: OFF (nicht belegt)
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt, wobei nur
zur Gerätevariable passende Einheiten
übernommen werden:
• Byte 0: Gerätevariablen-Kennung
• Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen: Siehe
Angaben →  70
!
Hinweis!
• Falls die geschriebene Einheit nicht zur
Gerätevariable passt, so arbeitet das Gerät mit
der zuletzt gültigen Einheit weiter.
• Wird die Einheit der Gerätevariable verändert,
so hat dies direkte Auswirkung auf die System-
einheiten.
Mit diesem Parameter wird die Anzahl der
Präambeln festgelegt, die in Telegramm-
Antworten eingefügt werden:
Byte 0: Anzahl der Präamblen (4...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort wird der aktuelle Einheitencode der primären
Prozessgröße angezeigt: Byte 0: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort folgt der aktuelle Gerätestatus in der erwei-
terten Darstellung: Codierung: siehe →  75.
Anzeige der aktuellen Variablenbelegung der
Prozessgrößen:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 1 für Volumenfluss
• Sekundäre Prozessgröße: Kennung 250 für
Summenzähler
• Dritte Prozessgröße: Kennung 0 für OFF (nicht belegt)
• Vierte Prozessgröße: Kennung 0 für OFF (nicht belegt)
Als Antwort wird die aktuelle Variablenbelegung der
Prozessgrößen angezeigt:
• Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
• Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
• Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
• Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Als Antwort wird die aktuelle Einheit der Gerätevariablen
im Gerät angezeigt:
• Byte 0: Gerätevariablen-Kennung
• Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der Präambeln im
Antworttelegramm angezeigt: Byte 0: Anzahl der Präam-
blen
