Konfiguration

6.4.1 Stromausgang: aktiv/passiv
Die Konfiguration des Stromausgangs als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen →  94.
3. Steckbrücken positionieren →  60.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen
führen und damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.

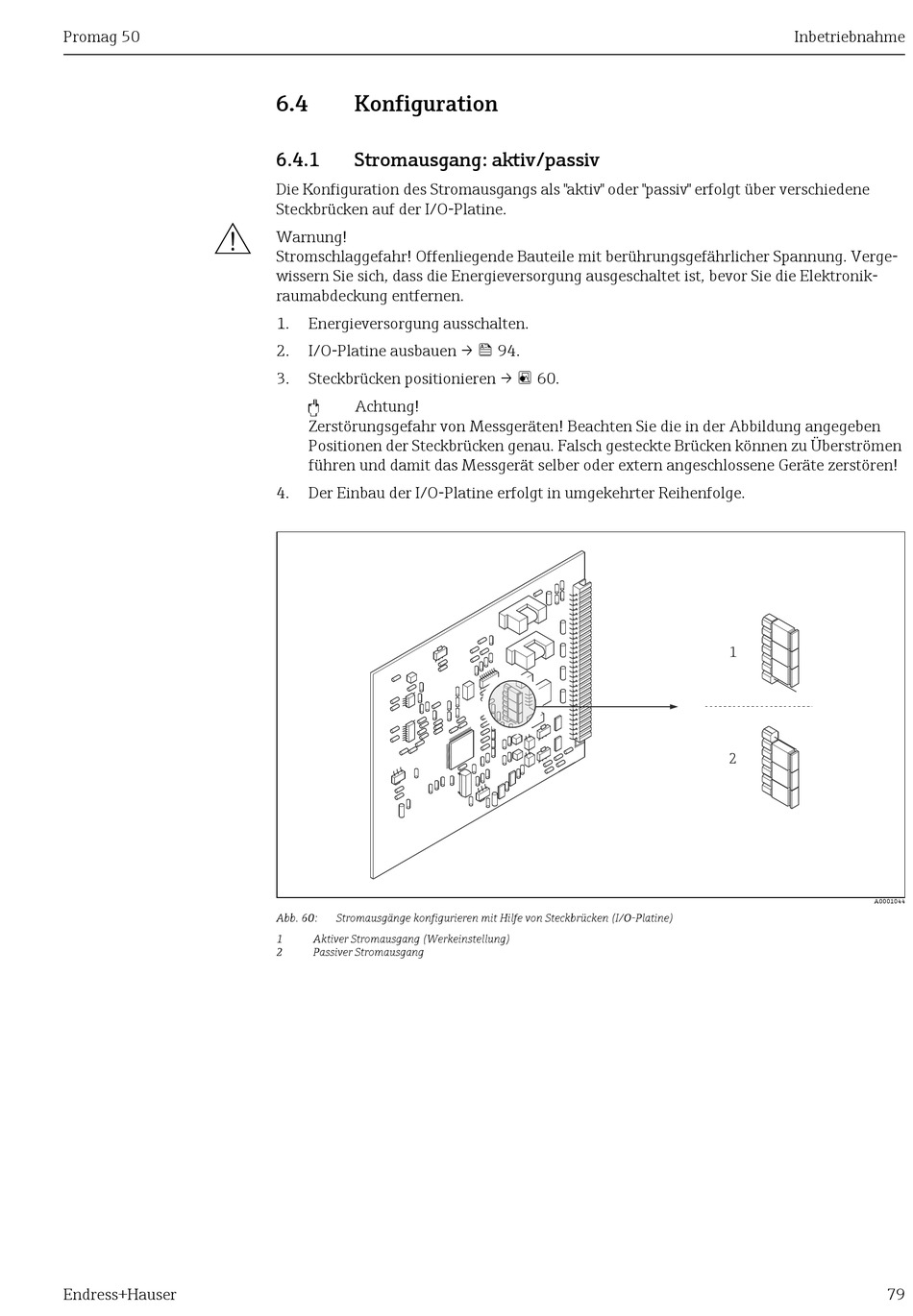

Abb. 60: Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Aktiver Stromausgang (Werkeinstellung)
2 Passiver Stromausgang
