Promag 50
!
Endress+Hauser

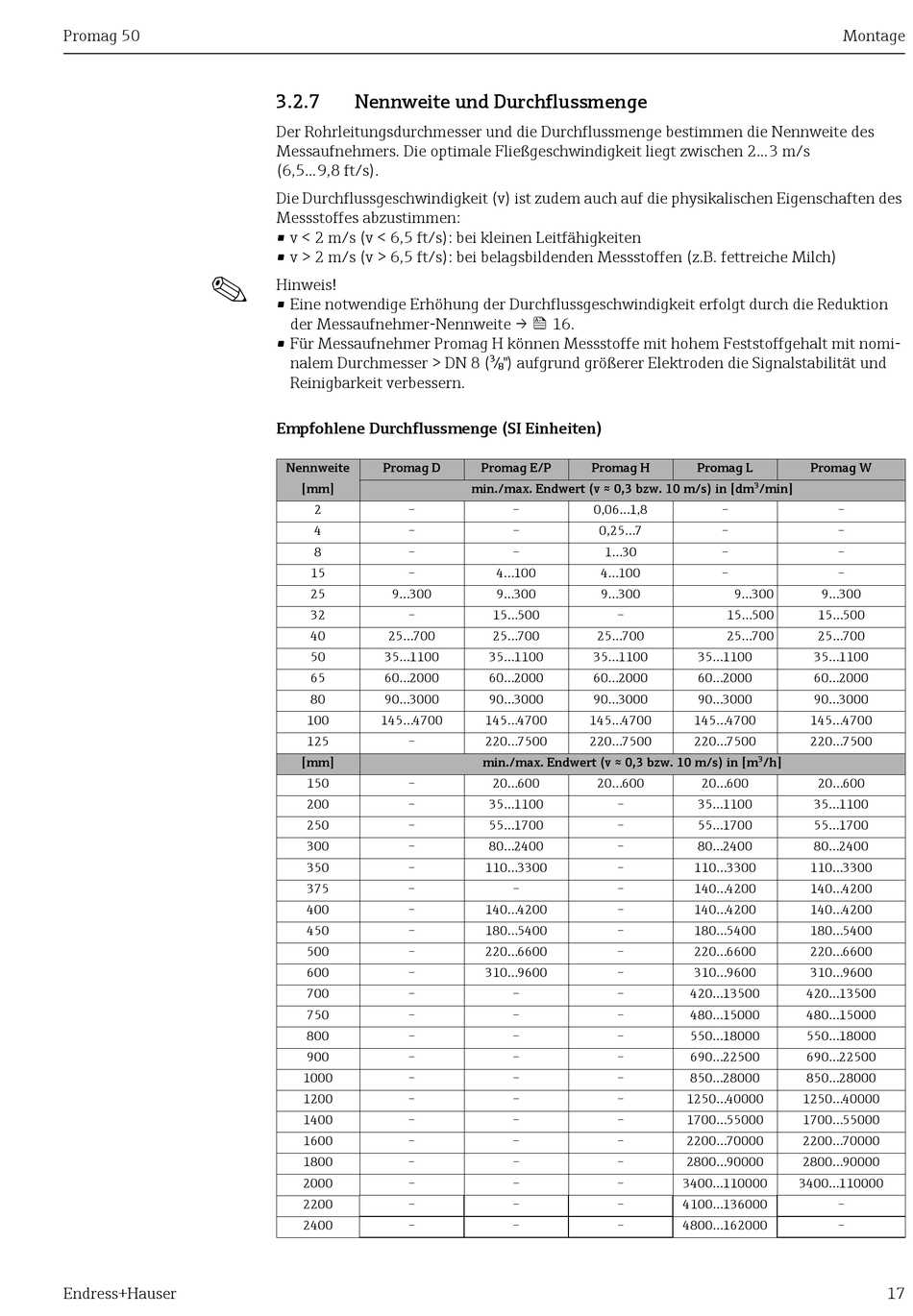

3.2.7

Nennweite und Durchflussmenge

Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des
Messaufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s
(6,5...9,8 ft/s).
Die Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des
Messstoffes abzustimmen:
• v < 2 m/s (v < 6,5 ft/s): bei kleinen Leitfähigkeiten
• v > 2 m/s (v > 6,5 ft/s): bei belagsbildenden Messstoffen (z.B. fettreiche Milch)
Hinweis!
• Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduktion
der Messaufnehmer-Nennweite →  16.
• Für Messaufnehmer Promag H können Messstoffe mit hohem Feststoffgehalt mit nomi-
nalem Durchmesser > DN 8 (³⁄₈") aufgrund größerer Elektroden die Signalstabilität und
Reinigbarkeit verbessern.

Empfohlene Durchflussmenge (SI Einheiten)

Nennweite Promag D
[mm]
2 –
4 –
8 –
15 –
25 9...300
32 –
40 25...700
50 35...1100
65 60...2000
80 90...3000
100 145...4700
125 –
[mm]
150 –
200 –
250 –
300 –
350 –
375 –
400 –
450 –
500 –
600 –
700 –
750 –
800 –
900 –
1000 –
1200 –
1400 –
1600 –
1800 –
2000 –
2200 –
2400 –
Promag E/P Promag H
min./max. Endwert (v ≈ 0,3 bzw. 10 m/s) in [dm³/min]
– 0,06...1,8
– 0,25...7
– 1...30
4...100 4...100
9...300 9...300
15...500 –
25...700 25...700
35...1100 35...1100
60...2000 60...2000
90...3000 90...3000
145...4700 145...4700
220...7500 220...7500
min./max. Endwert (v ≈ 0,3 bzw. 10 m/s) in [m³/h]
20...600 20...600
35...1100 –
55...1700 –
80...2400 –
110...3300 –
– –
140...4200 –
180...5400 –
220...6600 –
310...9600 –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
Montage
Promag L Promag W
– –
– –
– –
– –
9...300 9...300
15...500 15...500
25...700 25...700
35...1100 35...1100
60...2000 60...2000
90...3000 90...3000
145...4700 145...4700
220...7500 220...7500
20...600 20...600
35...1100 35...1100
55...1700 55...1700
80...2400 80...2400
110...3300 110...3300
140...4200 140...4200
140...4200 140...4200
180...5400 180...5400
220...6600 220...6600
310...9600 310...9600
420...13500 420...13500
480...15000 480...15000
550...18000 550...18000
690...22500 690...22500
850...28000 850...28000
1250...40000 1250...40000
1700...55000 1700...55000
2200...70000 2200...70000
2800...90000 2800...90000
3400...110000 3400...110000
4100...136000 –
4800...162000 –
17
