Endress+Hauser Proline Promag 50 HART Betriebsanleitung Seite 53

Promag 50
Endress+Hauser
Promag H
a
c d
b

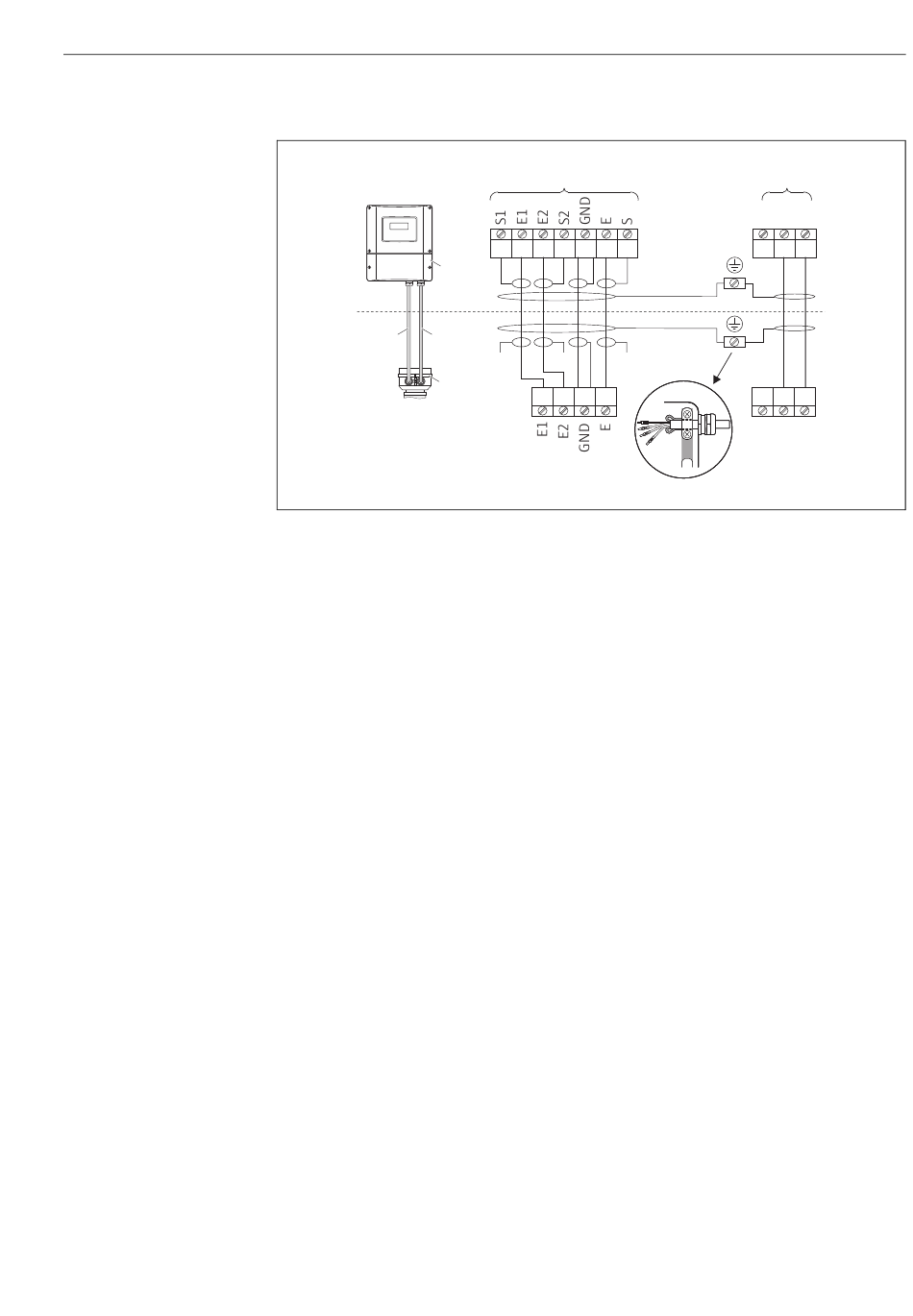

Abb. 33: Anschluss der Getrenntausführung Promag H
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Elektrodenkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/ -nummern für Klemmen:
5/6 = braun, 7/8 = weiß, 4 = grün, 37/36 = gelb
c
6 5 7 8 4 37 36
n.c. n.c. n.c.
5 7 4 37
Verdrahtung
d
42 41
2 1
42 41
A0011747
53
