Verdrahtung
58
b
a

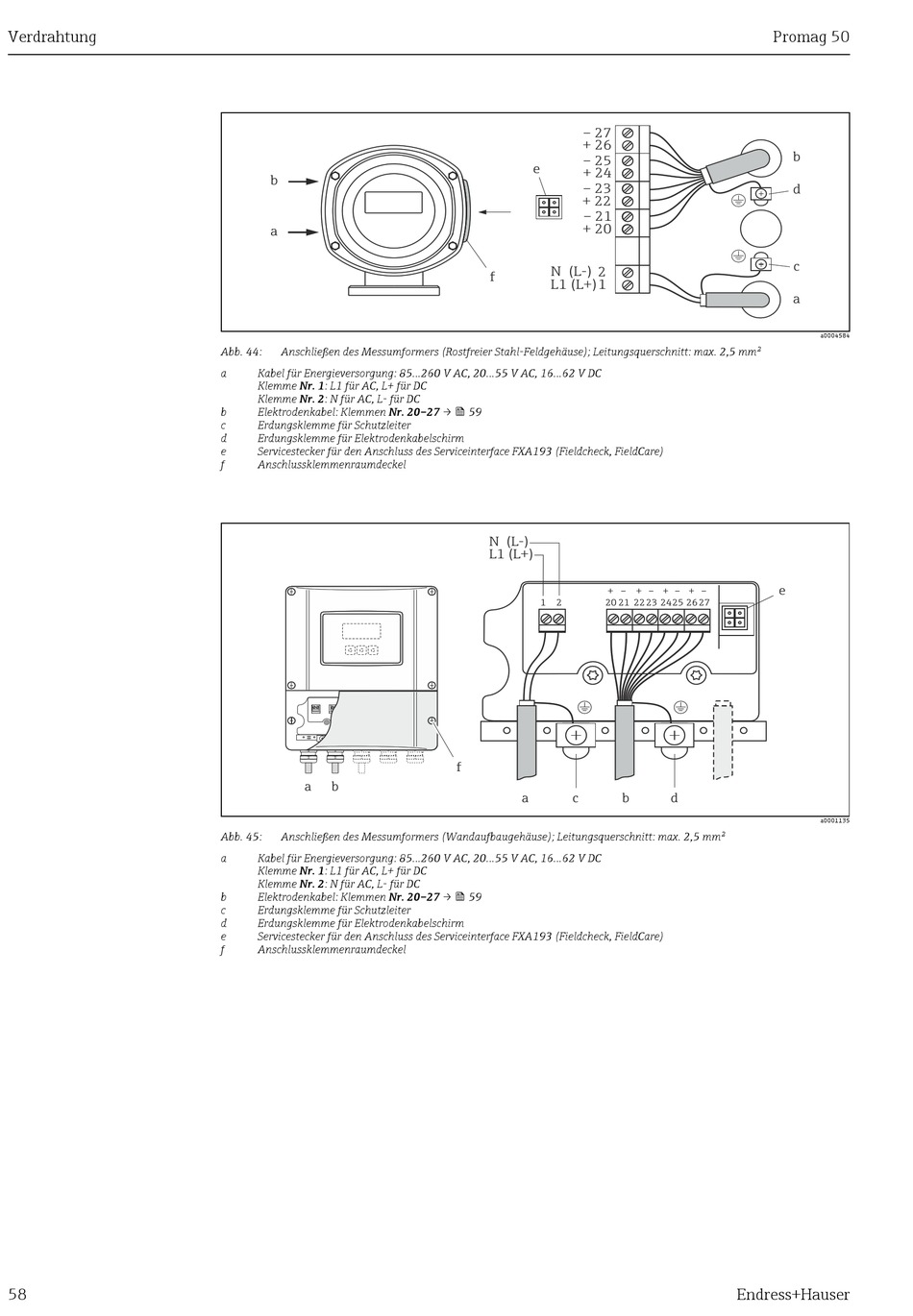

Abb. 44: Anschließen des Messumformers (Rostfreier Stahl-Feldgehäuse); Leitungsquerschnitt: max. 2,5 mm²
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Elektrodenkabel: Klemmen Nr. 20–27 →  59
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Elektrodenkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
a b
Abb. 45: Anschließen des Messumformers (Wandaufbaugehäuse); Leitungsquerschnitt: max. 2,5 mm²
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Elektrodenkabel: Klemmen Nr. 20–27 →  59
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Elektrodenkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-) 2
f
L1 (L+)
1
N (L-)
L1 (L+)
+ –
20
1 2 21
f
a c b
Promag 50
b
d
c
a
e
+ – + – + –
23 25 26
22 24 27
d
