4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät öff-
nen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten
kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor
die Energieversorgung angelegt wird (bei galvanisch getrennter Energieversorgung nicht
erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (f) vom Messumformergehäuse ab.
2. Legen Sie das Energieversorgungskabel (a) und das Elektrodenkabel (b) durch die
betreffenden Kabeleinführungen.
3. Nehmen Sie die Verdrahtung vor:
– Anschlussplan (Aluminiumgehäuse) →  43
– Anschlussplan (Rostfreier Stahlgehäuse) →  44
– Anschlussplan (Wandaufbaugehäuse) →  45
– Klemmenbelegung →  59
4. Schrauben Sie den Anschlussklemmenraumdeckel (f) wieder auf das Messumformer-
gehäuse.
b
a

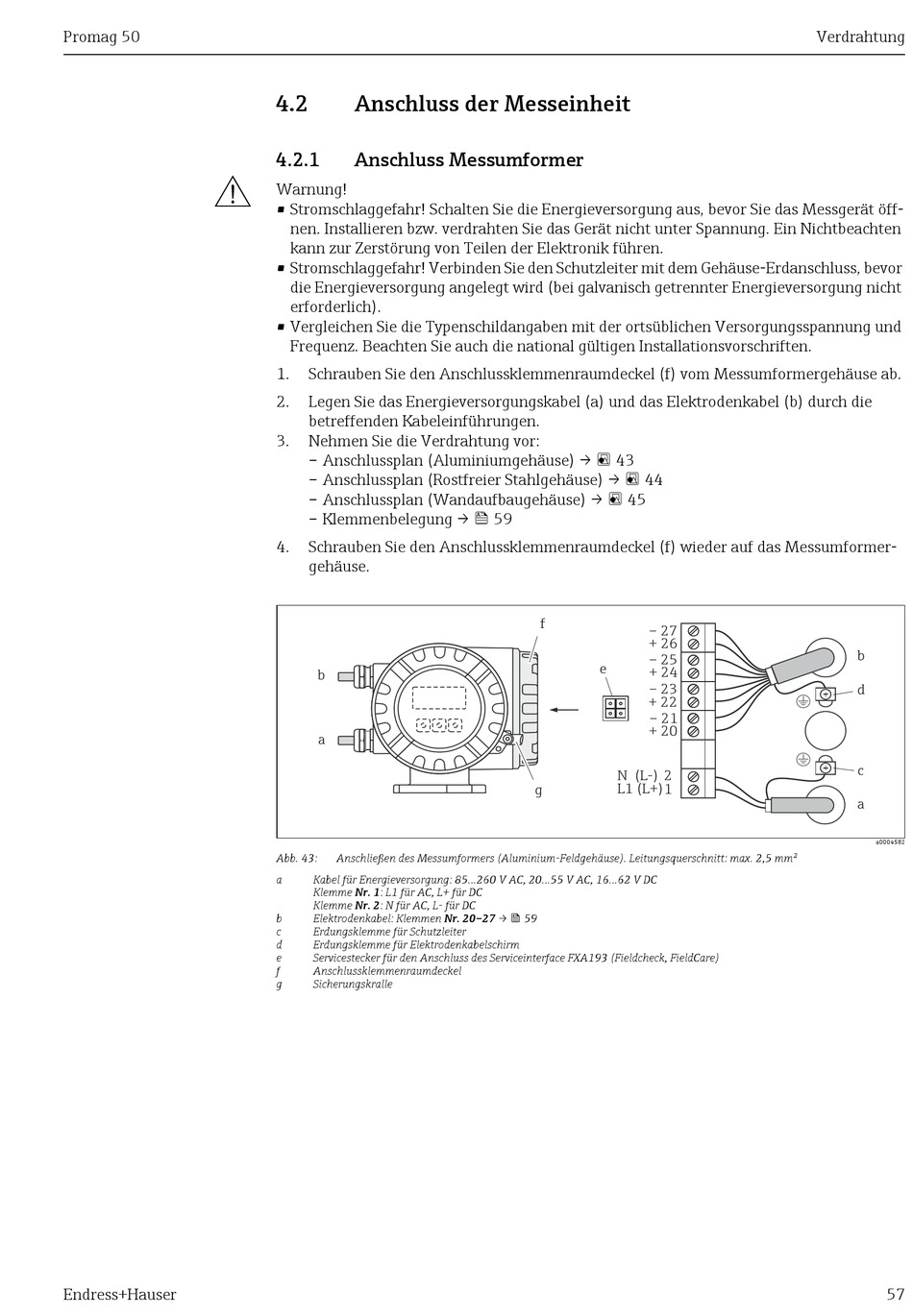

Abb. 43: Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm²
a Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Elektrodenkabel: Klemmen Nr. 20–27 →  59
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Elektrodenkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
g Sicherungskralle
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1
g
Verdrahtung
b
d
c
a
a0004582
