3.2.8 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Leitfähigkeiten
kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicher-
stellen.
• Die zulässige Kabellänge L
• Bei eingeschalteter Messstoffüberwachung (MSÜ →  80) beträgt die maximale
Verbindungskabellänge 10 m (32,8 ft).
L
max

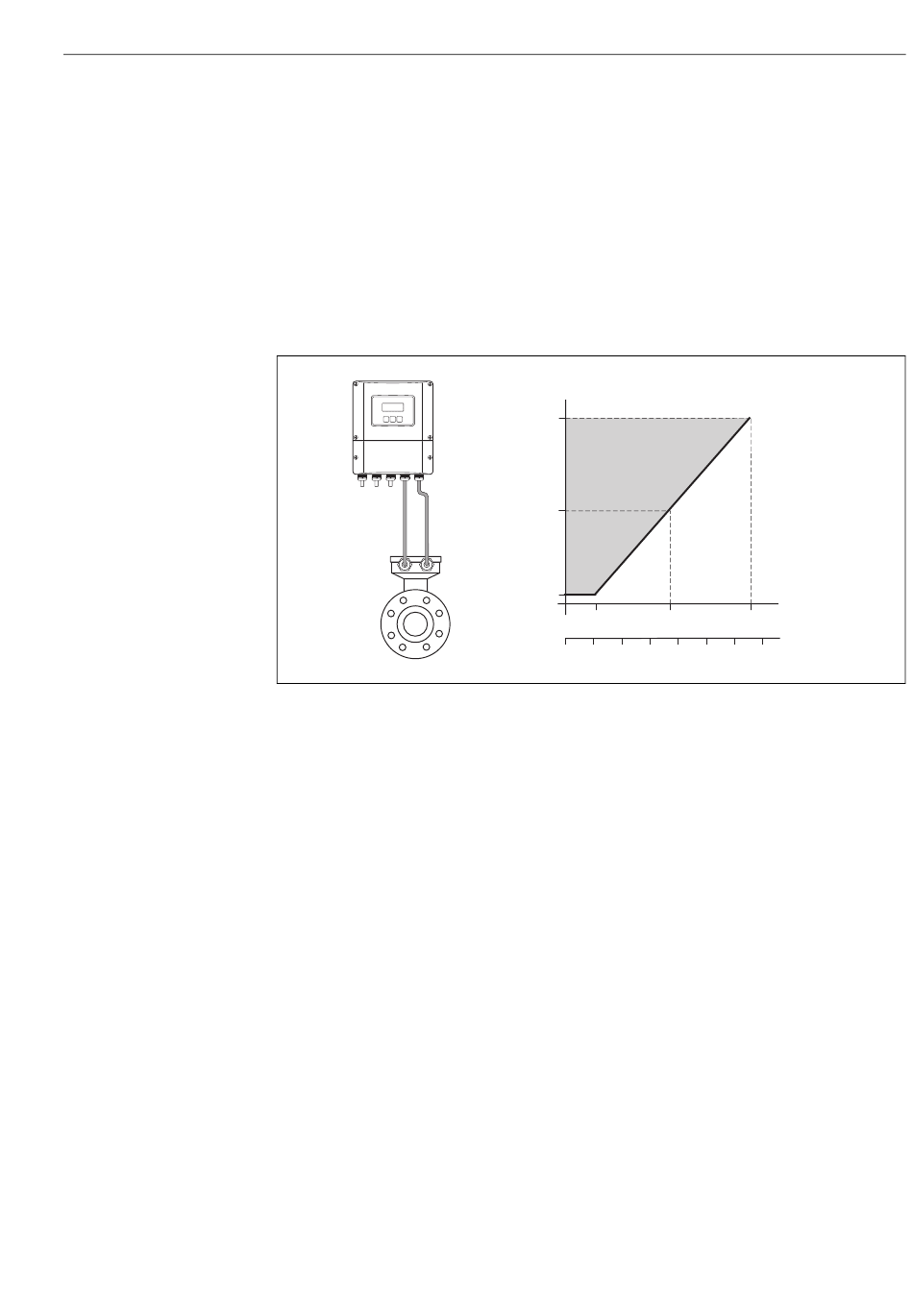

Abb. 16: Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
L = Verbindungskabellänge
max
wird von der Leitfähigkeit bestimmt (→  16).
max
[µS/cm]
200
100
5
10
0 200
[m] [m]
L
100 200
max
[ft]
400 600
Montage
A0010734
