Promag 50
Kabeleinführungen
Kabelspezifikationen
Referenzbedingungen
Maximale Messabwei-
chung

Wiederholbarkeit

Endress+Hauser
Energieversorgungs- und Elektrodenkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm / 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm / 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
→  56
10.6

Leistungsmerkmale

• Fehlergrenzen in Anlehnung an DIN EN 29104, zukünftig ISO 20456
• Wasser, typisch +15...+45°C (+59...+113 °F); 0,5...7 bar (73...101 psi)
• Angaben gemäß Kalibrierprotokoll
• Angaben zur Messabweichung basierend auf akkreditierten Kalibrieranlagen gemäß
ISO 17025
• Stromausgang: zusätzlich typisch ± 5 μA
• Impulsausgang: ± 0,5% v.M. ± 1 mm/s
optional: ± 0,2% v.M. ± 2 mm/s (v.M. = vom Messwert)
Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs
keinen Einfluss.
[%]
2.5
2.0
1.5
1.0
0.5
0
0
1 2
0 5

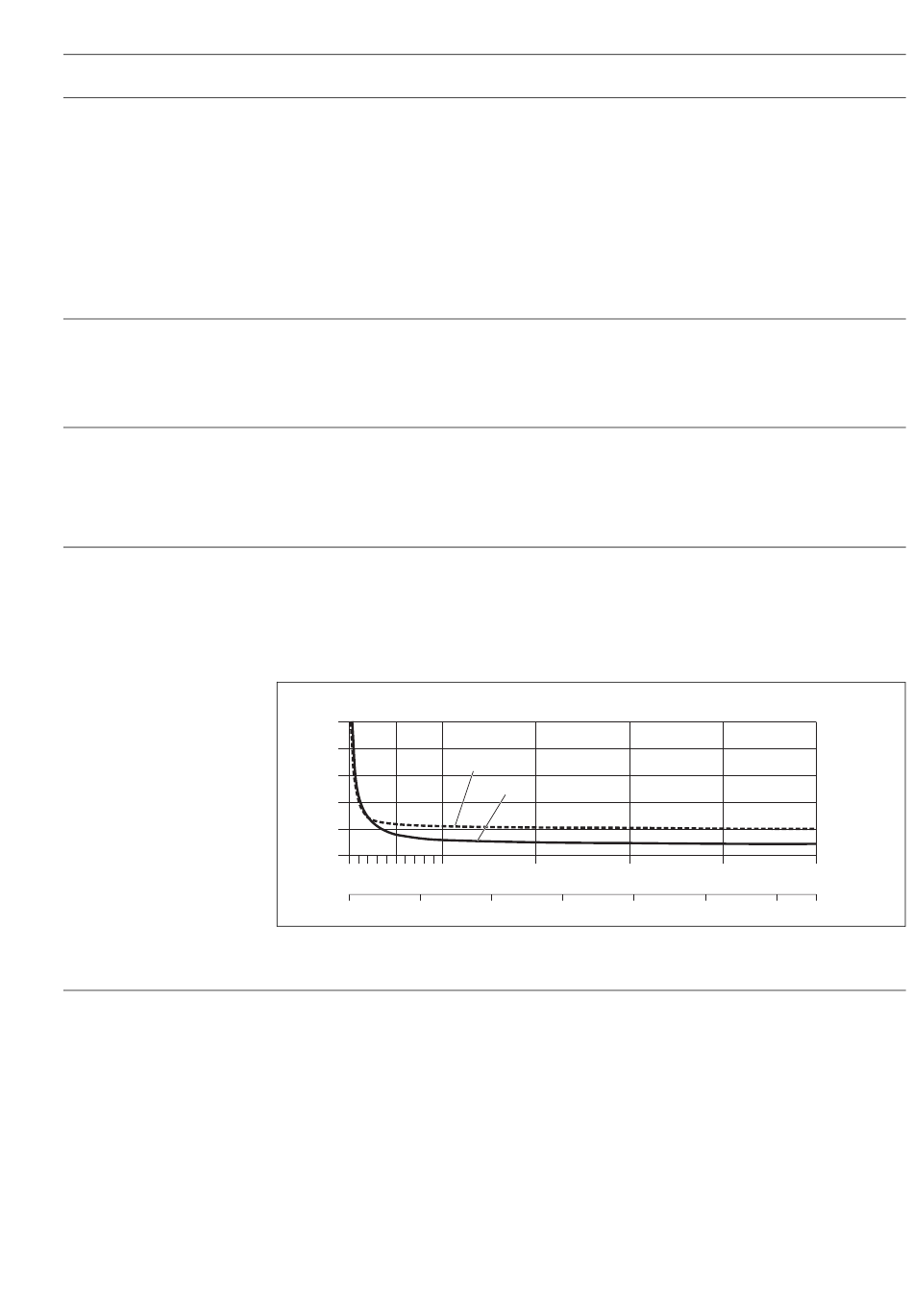

Abb. 66: Max. Messfehlerbetrag in % des Messwertes
Max. ± 0,1% v.M. ± 0,5 mm/s (v.M. = vom Messwert)
0.5 %
0.2 %
4 6
10 15 20
Technische Daten
8 10 [m/s]
v
25 30 32 [ft/s]
A0005531
