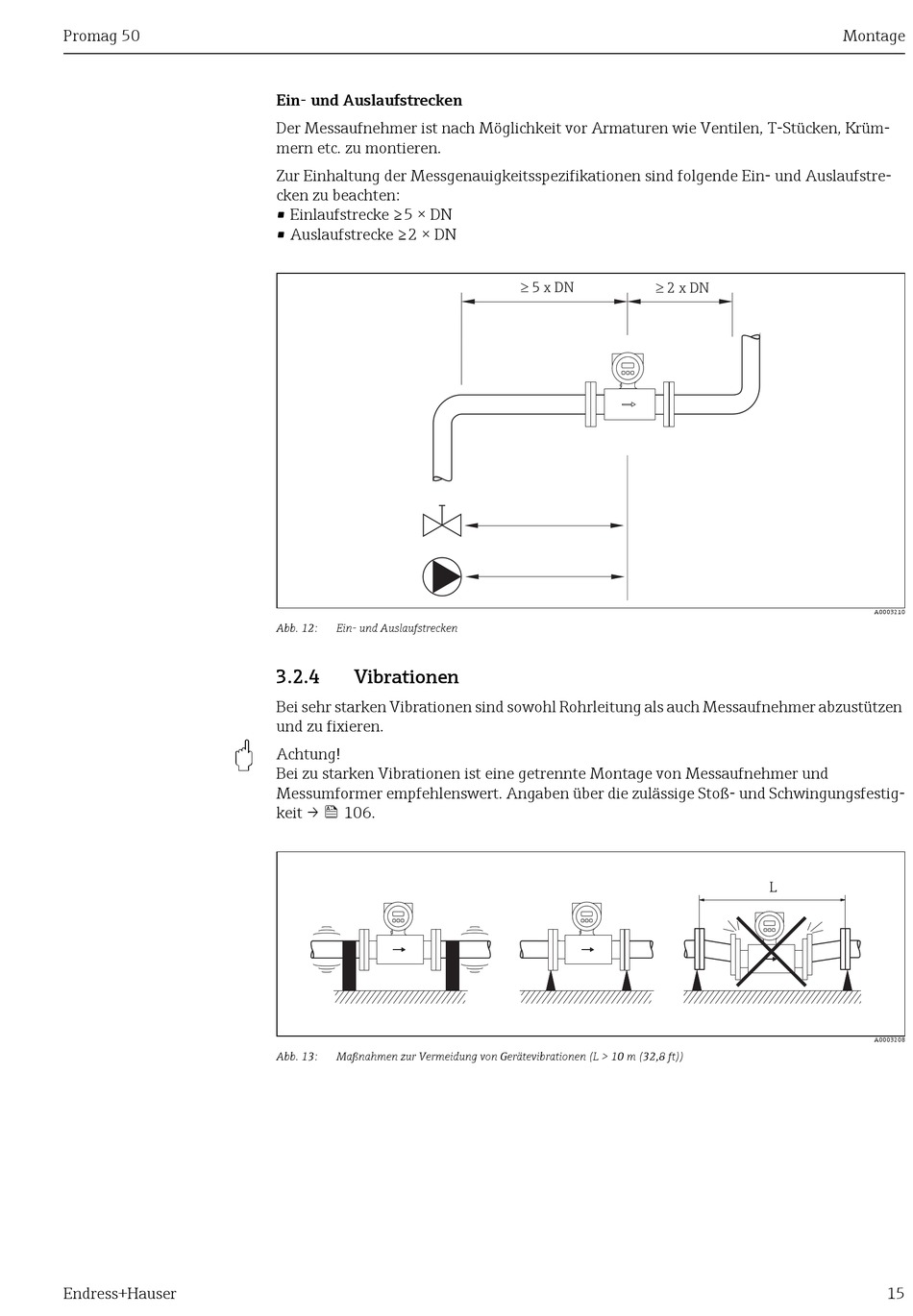

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krüm-
mern etc. zu montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstre-
cken zu beachten:
• Einlaufstrecke ≥5 × DN
• Auslaufstrecke ≥2 × DN
Abb. 12: Ein- und Auslaufstrecken
3.2.4 Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen
und zu fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und
Messumformer empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestig-
keit →  106.
Abb. 13: Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (32,8 ft))
³ 5 DN ³ 2 DN
x x
Montage
A0003210
L
A0003208
