Endress+Hauser Proline Promag 50L Technische Information

Endress+Hauser Proline Promag 50L Technische Information

Magnetisch-induktives durchfluss-messsystem durchflussmengenmessung von flüssigkeiten in wasser- oder abwasserapplikationen
Vorschau ausblenden Andere Handbücher für Proline Promag 50L:

Werbung

Quicklinks

Diese Anleitung herunterladen

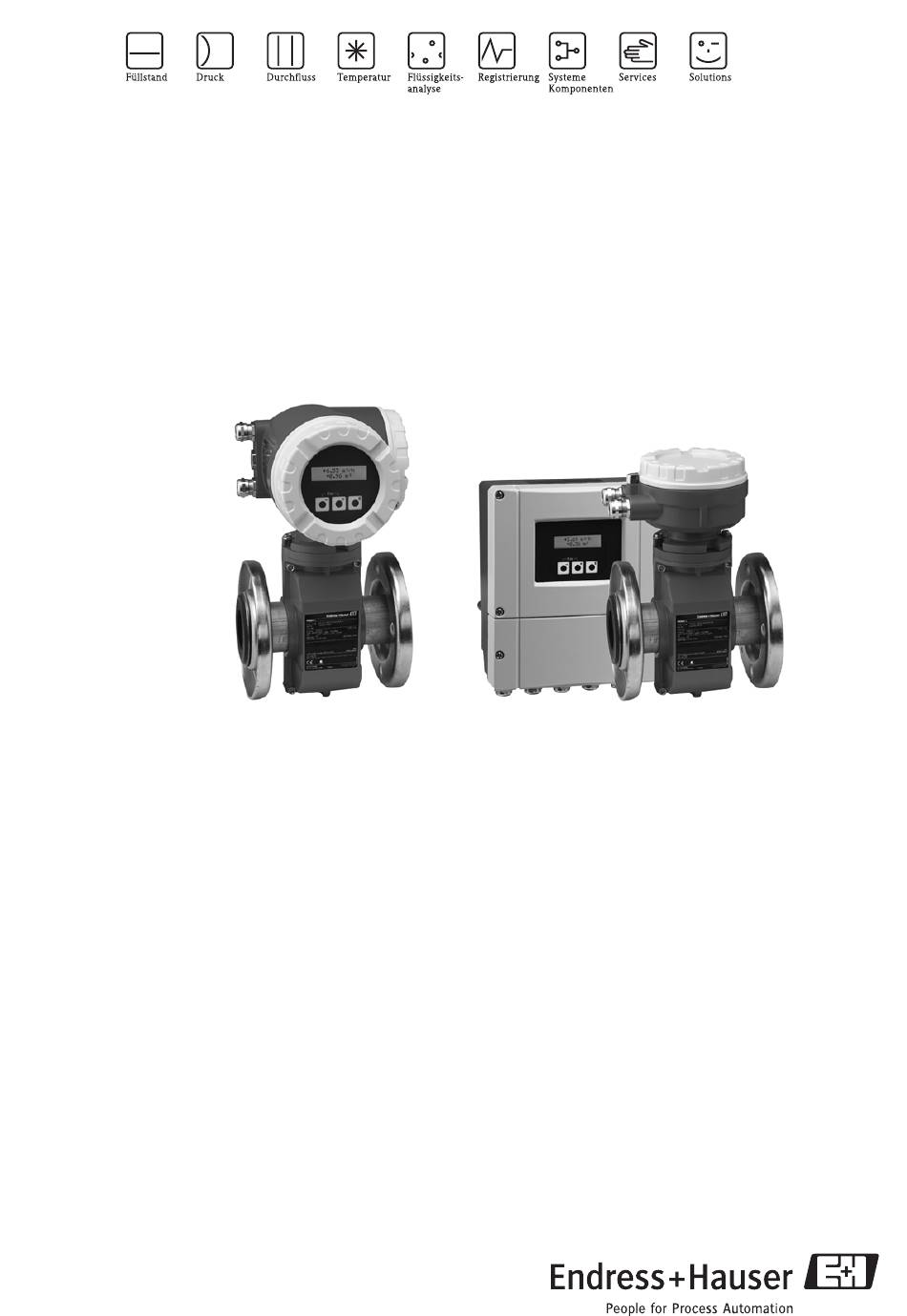

Technische Information
Proline Promag 50L
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Wasser- oder Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von ≥ 5 μS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis
2500 m³/h (11007 gal/min)
• Messstofftemperatur bis +50 °C (+122 °F)
• Prozessdrücke bis 16 bar (232 psi)
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidung des Messrohrs aus
Polyurethan mit folgenden Trinkwasserzulassungen:
• KTW
• WRAS
• NSF
• ACS
Anbindung an alle gängigen Prozessleitsysteme:
• HART
• PROFIBUS DP/PA
TI097D/06/de/06.09
71095991
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept für
hohe Wirtschaftlichkeit
• Software-Optionen für Elektrodenreinigung
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfacher Einbau und Inbetriebnahme
• Flexible Flansch-Montage

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promag 50L

Inhaltszusammenfassung für Endress+Hauser Proline Promag 50L

  • Seite 1 Technische Information Proline Promag 50L Magnetisch-induktives Durchfluss-Messsystem Durchflussmengenmessung von Flüssigkeiten in Wasser- oder Abwasserapplikationen Anwendungsbereich Ihre Vorteile Die Promag-Messgeräte bieten Ihnen kosteneffiziente Magnetisch-induktives Durchflussmessgerät zur Durchflussmessung mit hoher Messgenauigkeit für ver- bidirektionalen Messung von Flüssigkeiten mit schiedenste Prozessbedingungen. einer Mindestleitfähigkeit von ≥ 5 μS/cm: •...
  • Seite 2 Proline Promag 50L Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Konstruktiver Aufbau ......21 Messprinzip .
  • Seite 3 Proline Promag 50L Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt.
  • Seite 4 Proline Promag 50L Eingangskenngrößen Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Messbereiche für Flüssigkeiten Typisch v = 0,01…10 m/s (0,033…33 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 1000 : 1 Eingangssignal Statuseingang (Hilfseingang): U = 3…30 V DC, R = 5 kΩ, galvanisch getrennt.
  • Seite 5 Proline Promag 50L Ausgangskenngrößen Ausgangssignal Stromausgang aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,01…100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.M./°C (v.M. = vom Messwert), Auflösung: 0,5 μA < 700 Ω (bei HART: R ≥ 250 Ω) • aktiv: 0/4…20 mA, R ≥...
  • Seite 6 Proline Promag 50L Hilfsenergie Elektrischer Anschluss Messeinheit b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* – 27 PA(–)/FF(–) + 26 PA(+)/FF(+) – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) N (L-) 2...
  • Seite 7 Proline Promag 50L Elektrischer Anschluss Klemmen-Nr. (Ein-/ Ausgänge) Klemmenbelegung Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Stromausgang 50***–***********W – – – HART Stromausgang 50***–***********A – –...
  • Seite 8 Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen: • Erdverlegung von Kabeln • Gefahr von Nagetierfraß • Geräteeinsatz unter Schutzart IP 68 Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß...
  • Seite 9 Erdungsklemme auf Erdpotenzial zu legen. Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige Flanschoberfläche montiert. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als Zubehörteil separat bestellt werden. A0011576 Über die Erdungsklemme des Messumformers und den Flanschen der Rohrleitung (Erdungskabel: Kupferdraht mind.
  • Seite 10 Proline Promag 50L Einsatzbedingungen Potenzialausgleich Bei dem Einsatz des Messgeräts in einer: • Kunststoffrohrleitung • isolierend ausgekleideten Rohrleitung Diese Anschlussart erfolgt auch wenn: • ein betriebsüblicher Potenzialausgleich nicht gewährleistet werden kann • übermässig hohe Ausgleichsströme zu erwarten sind Der Potenzialausgleich erfolgt über die zusätzliche Erdungs- scheibe.
  • Seite 11 Proline Promag 50L Messgenauigkeit Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K (+82 °F ± 2 K) • Umgebungstemperatur: +22 °C ± 2 K (+72 °F ± 2 K) • Warmlaufzeit: 30 Minuten Einbaubedingungen: •...
  • Seite 12 Proline Promag 50L Einsatzbedingungen: Einbau Einbauhinweise Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
  • Seite 13 Proline Promag 50L Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
  • Seite 14 Proline Promag 50L Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr, z.B.
  • Seite 15 Proline Promag 50L Vibrationen Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren. " Achtung! Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer notwendig. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → ä 18, Abschnitt "Stoß- und Schwingungsfes- tigkeit".
  • Seite 16 Proline Promag 50L Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch- Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig- keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
  • Seite 17 Proline Promag 50L Verbindungskabellänge Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu erhalten: • Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden. • Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
  • Seite 18 Proline Promag 50L Einsatzbedingungen: Umgebung Umgebungstemperatur Messumformer • Standard: –20…+60 °C (–4…+140 °F) • Optional: –40…+60 °C (–104…+140 °F) Hinweis! Bei Umgebungstemperaturen unter –20 °C kann die Ablesbarkeit der Anzeige beeinträchtigt werden. Messaufnehmer • Flanschmaterial Kohlenstoffstahl: –10…+60 °C (14…+140 °F) •...
  • Seite 19 Proline Promag 50L Einsatzbedingungen: Prozess Messstofftemperaturbereich –20…+50 °C (–4…+122 °F) (DN 50…300 / 1,97…11,8") Leitfähigkeit Mindestleitfähigkeit: • ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen • ≥ 20 μS/cm für demineralisiertes Wasser Hinweis! Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhängig (→...
  • Seite 20 Proline Promag 50L Durchflusskennwerte (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 2" 10…300 gal/min 75 gal/min 0,50 gal 1,25 gal/min –...
  • Seite 21 Proline Promag 50L Konstruktiver Aufbau Bauform, Maße Messumformer Getrenntausführung (SI-Einheiten) A0001150 Abmessungen Wandaufbaugehäuse (Ex-freier Betrieb und II3G / Zone 2) Maße [mm] 90,5 159,5 135 > 50 81,5 11,5 192 8×M5 Endress+Hauser...
  • Seite 22 Proline Promag 50L Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0002128 Abmessungen Feldgehäuse Getrenntausführung (II2GD / Zone 1) Maße [mm] * Blindausführung (ohne Vor-Ort-Anzeige) ∅ 8,6 (M8) Endress+Hauser...
  • Seite 23 Proline Promag 50L Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehörteil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage +0.5 –0.5 +0.5 –0.5 ~110 A0001131-en Schalttafeleinbau Ø 20…70 ~155 A0001132-en Rohrmontage Endress+Hauser...
  • Seite 24 Proline Promag 50L Getrenntausführung L (DVGW) A0003219-en EN (DIN) ANSI [mm] [inch] [mm] [mm] [mm] [mm] [mm] [mm] 2" – 3" 4" – 6" 8" 10" 12" Die Einbaulänge (L) ist unabhängig von der gewählten Druckstufe. Endress+Hauser...
  • Seite 25 Proline Promag 50L Kompaktausführung L (DVGW) A0005423-en EN (DIN) ANSI [mm] [inch] [mm] [mm] [mm] [mm] [mm] [mm] 2" – 3" 4" – 6" 8" 10" 12" Die Einbaulänge (L) ist unabhängig von der gewählten Druckstufe. Endress+Hauser...
  • Seite 26 Proline Promag 50L Erdungsscheibe (DN 50…300 / 1,97…11,8") t = 2 A0011570-en EN (DIN) ANSI [mm] [inch] [mm] [mm] [mm] [mm] 2" 115,5 – 131,5 3" 154,5 4" 186,5 – 206,5 6" 8" 10" 12" 12" Erdungsscheiben können, außer für DN 300, für alle lieferbaren Flanschnormen/ Druckstufen eingesetzt werden.
  • Seite 27 Proline Promag 50L Bauform, Maße Messumformer Getrenntausführung (US-Einheiten) A0001150 Abmessungen Wandaufbaugehäuse (Ex-freier Betrieb und II3G / Zone 2) Maße [inch] 8,46 9,84 3,56 6,28 5,32 3,54 1,77 > 1,97 3,19 2,09 3,74 2,09 4,02 3,21 0,45 7,56 8×M5 Endress+Hauser...
  • Seite 28 Proline Promag 50L Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0002128 Abmessungen Feldgehäuse Getrenntausführung (II2GD / Zone 1) Maße [inch] 10,4 9,53 9,45 8,54 8,11 7,32 6,57 * Blindausführung (ohne Vor-Ort-Anzeige) ∅...
  • Seite 29 Proline Promag 50L Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehörteil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) ~110 (~4.33)
  • Seite 30 Proline Promag 50L Getrenntausführung 129 (5.08) 163 (6.42) 143 (5.63) L (DVGW) mm (inch) A0003219-ae ANSI EN (DIN) [inch] [mm] [inch] [inch] [inch] [inch] [inch] [inch] 2" 7,87 11,3 7,95 3,32 4,72 3,70 – 7,87 13,2 8,94 4,30 7,10 3,70 3"...
  • Seite 31 Proline Promag 50L Kompaktausführung 187 (7.36) 227 (8.94) 207 (8.15) 168 (6.61) L (DVGW) mm (inch) A0005423-ae ANSI EN (DIN) [inch] [mm] [inch] [inch] [inch] [inch] [inch] [inch] 2" 7,87 13,4 10,1 3,32 4,72 3,70 – 7,87 15,4 11,1 4,30...
  • Seite 32 Proline Promag 50L Erdungsscheibe (DN 50…300 / 1,97…11,8") t = 2 (0.08) mm [inch] A0011570-ae ANSI EN (DIN) [inch] [mm] [inch] [inch] [inch] [inch] 2" 2,06 3,98 4,56 4,26 – 2,68 4,76 5,18 4,66 3" 3,16 5,16 6,10 5,32 4"...
  • Seite 33 Proline Promag 50L Gewicht Promag L (loser Flansch) (SI-Einheiten) Gewichtsangaben in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Aufnehmer Umformer [mm] [inch] EN (DIN) ANSI EN (DIN) ANSI 2" 10,6 10,6 – 12,0 – 10,0 – 3" 14,0 14,0 12,0 12,0 4"...
  • Seite 34 Proline Promag 50L Gewicht Promag L (ANSI) (US-Einheiten) Gewichtsangaben in lbs Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) [mm] [inch] Aufnehmer Umformer 2" 3" 4" 6" 8" 10" 12" Messumformer Promag (Kompaktausführung): 7,5 lbs (Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial) Endress+Hauser...
  • Seite 35 Proline Promag 50L Messrohrspezifikationen Nennweite Druckstufe* Messrohr Innendurchmesser EN (DIN) ANSI Polyurethan [mm] [inch] [bar] [lbs] [mm] [inch] 2" PN 10 / PN 16 Cl. 150 1,97 – PN 10 / PN 16 – 2,60 3" PN 10 / PN 16 Cl.
  • Seite 36 Proline Promag 50L Flanschanschluss nach EN 1092-1 Werkstoff: 1.4301 ; loser Blechflansch [psi] [bar] PN 10 -60 -40 -20 20 40 60 80 100 120 140 160 180 [°C] 360 [°F] A0011573-ae Flanschanschluss nach EN 1092-1 (DIN 2501) Werkstoff: RSt37-2 (S235JRG2) / C22 / Fe 410W B ; loser Blechflansch nur PN 10...
  • Seite 37 Proline Promag 50L Elektrodenbestückung Mess-, Bezugs- und Messstoffüberwachungselektroden standardmäßig vorhanden bei: • 1.4435 • Alloy C-22 Prozessanschlüsse Flanschanschluss: • EN 1092-1 (DIN 2501) (Abmessungen nach DIN 2501, DN 65 PN 16 ausschließlich nach EN 1092-1) • ANSI B16.5 Elektroden mit 1.4435, Alloy C-22: ≤ 0,3…0,5 μm (≤ 11,8…19,7 μin) Oberflächenrauigkeit...
  • Seite 38 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communication and Media Authority (ACMA)".
  • Seite 39 • Durchfluss-Messtechnik (FA005D/06) • Betriebsanleitung Promag 50 (BA046D/06 und BA049D/06) • Betriebsanleitung Promag 50 PROFIBUS DP/PA (BA055D/06 und BA056D/06) Sie können sich die Dokumentationen bei Ihrer Endress+Hauser Serviceorganisation bestellen oder über die auf der letzten Seite aufgeführten Internet-Länderadressen herunterladen. Eingetragene Marken ®...
  • Seite 40 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag Ersatzteile/Reparatur...
