Promag 50
"
!
Nr. Fehlermeldung / Typ
S = Systemfehler
$
= Störmeldung (mit Auswirkungen auf die Ein-/Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ein-/Ausgänge)
Nr. # 0xx → Hardware-Fehler
001 S: SCHWERER FEHLER
$
: # 001
011 S: AMP HW-EEPROM
$
: # 011
012 S: AMP SW-EEPROM
$
: # 012
031 S: SENSOR HW-DAT
$
: # 031
032 S: SENSOR SW-DAT
$
: # 032
Nr. # 1xx → Software-Fehler
101 S: GAIN FEHL. VERST.
$
: # 101
111 S: CHECKSUM TOTAL.
$
: # 111
121 S: V/K KOMPATIBEL
!: # 121
Endress+Hauser
9.2

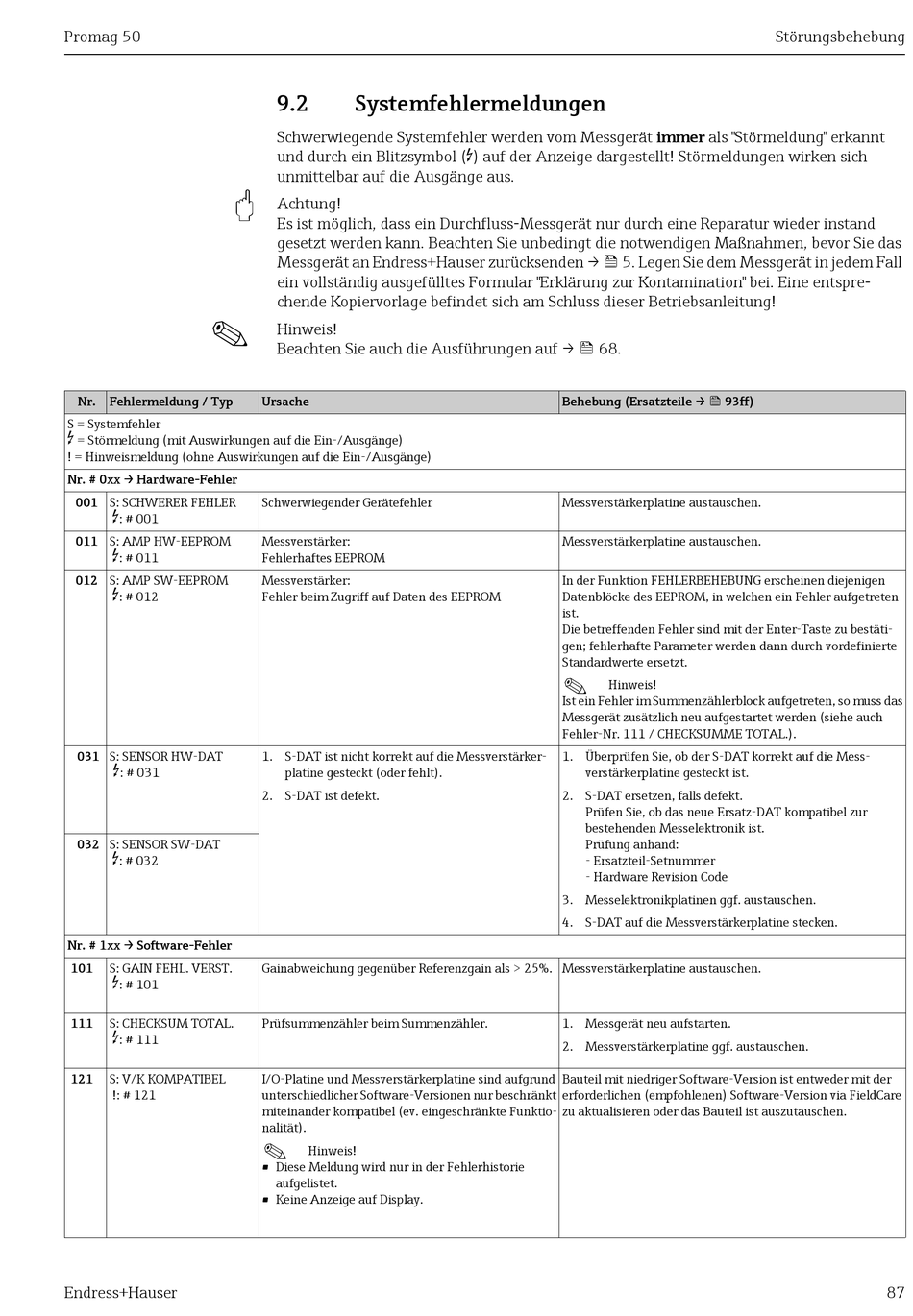

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt
und durch ein Blitzsymbol (
unmittelbar auf die Ausgänge aus.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand
gesetzt werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das
Messgerät an Endress+Hauser zurücksenden →  5. Legen Sie dem Messgerät in jedem Fall
ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Eine entspre-
chende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
Beachten Sie auch die Ausführungen auf →  68.
Ursache
Schwerwiegender Gerätefehler
Messverstärker:
Fehlerhaftes EEPROM
Messverstärker:
Fehler beim Zugriff auf Daten des EEPROM
1. S-DAT ist nicht korrekt auf die Messverstärker-
platine gesteckt (oder fehlt).
2. S-DAT ist defekt.
Gainabweichung gegenüber Referenzgain als > 25%. Messverstärkerplatine austauschen.
Prüfsummenzähler beim Summenzähler.
I/O-Platine und Messverstärkerplatine sind aufgrund
unterschiedlicher Software-Versionen nur beschränkt
miteinander kompatibel (ev. eingeschränkte Funktio-
nalität).
!
Hinweis!
• Diese Meldung wird nur in der Fehlerhistorie
aufgelistet.
• Keine Anzeige auf Display.
$
) auf der Anzeige dargestellt! Störmeldungen wirken sich
Behebung (Ersatzteile →  93ff)
Messverstärkerplatine austauschen.
Messverstärkerplatine austauschen.
In der Funktion FEHLERBEHEBUNG erscheinen diejenigen
Datenblöcke des EEPROM, in welchen ein Fehler aufgetreten
ist.
Die betreffenden Fehler sind mit der Enter-Taste zu bestäti-
gen; fehlerhafte Parameter werden dann durch vordefinierte
Standardwerte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock aufgetreten, so muss das
Messgerät zusätzlich neu aufgestartet werden (siehe auch
Fehler-Nr. 111 / CHECKSUMME TOTAL.).
1. Überprüfen Sie, ob der S-DAT korrekt auf die Mess-
verstärkerplatine gesteckt ist.
2. S-DAT ersetzen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
1. Messgerät neu aufstarten.
2. Messverstärkerplatine ggf. austauschen.
Bauteil mit niedriger Software-Version ist entweder mit der
erforderlichen (empfohlenen) Software-Version via FieldCare
zu aktualisieren oder das Bauteil ist auszutauschen.
