Promag 50
"
Endress+Hauser

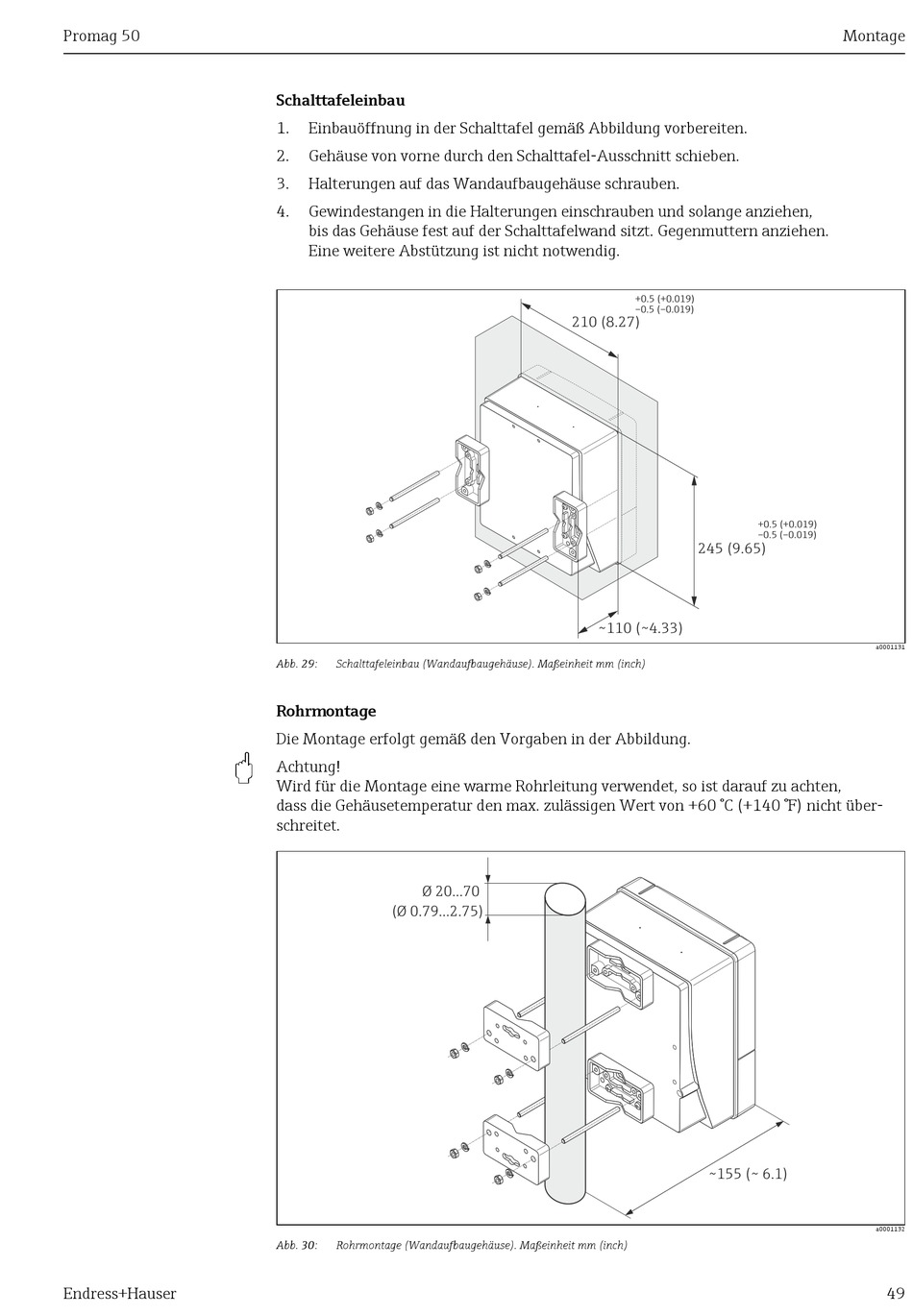

Schalttafeleinbau
1. Einbauöffnung in der Schalttafel gemäß Abbildung vorbereiten.
2. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3. Halterungen auf das Wandaufbaugehäuse schrauben.
4. Gewindestangen in die Halterungen einschrauben und solange anziehen,
bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Eine weitere Abstützung ist nicht notwendig.
Abb. 29: Schalttafeleinbau (Wandaufbaugehäuse). Maßeinheit mm (inch)
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben in der Abbildung.
Achtung!
Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten,
dass die Gehäusetemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht über-
schreitet.
Ø 20...70
(Ø 0.79...2.75)
Abb. 30: Rohrmontage (Wandaufbaugehäuse). Maßeinheit mm (inch)
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
245 (9.65)
~110 (~4.33)
~ 155 (
Montage
+0.5 (+0.019)
–0.5 (–0.019)
a0001131
~ 6.1)
a0001132
49
